POV Display
Introducere
Student: Tudurean George-Alexandru
Grupa: 336CC
Scurta prezentare:Grupa: 336CC
- ce face: un display circular ce se bazeaza pe efectul POV (Persistence of Vision)
- ce scop are: scopul de a afisa diferite imagini prin intermediul unei benzi de led-uri
- de unde mi-a venit o asemenea idee: ideea a pornit de la display-ul POV cilindric din cladirea campus (e in laboratorul de electronica, la etajul 3) si mi s-a parut interesant ca imaginile afisate erau dragute (cred ca era sigla facultatii daca nu ma insel) dar in acelasi timp pare ceva dispozitiv in care sa iti tai mainile
- de ce e util: nu stiu sincer de ce sau daca e util, e mai mult cool decat util.
Descriere generală
😈 Pentru un efect de lunga durata/permanent a fenomenului POV te poti uita la soare pentru cateva minute
Disclaimer: nu sunt responsabil pentru daunele provocate de glumele mele
Functionalitate:
- display-ul se foloseste de o banda de led-uri de 50 de cm avand 144leds/m / 2 = 72 de led-uri si de efectul POV (imaginile raman pe retina si dupa disparitia lor)
- un motor DC invarte o tija de plastic pe care este lipita banda de led-uri pentru redarea imaginilor
- imaginile ce se doresc a fi redate se vor trimite catre esp32 cu ajutorul modulului de wifi al acestuia

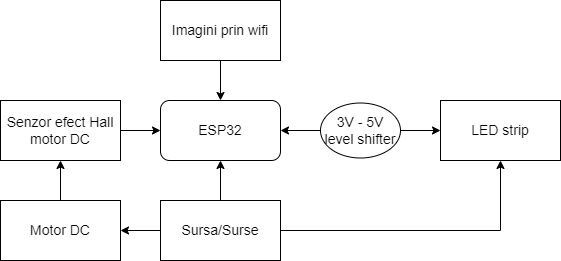

Schema bloc:
Hardware Design
Aici puneţi tot ce ţine de hardware design:
- listă de piese
- scheme electrice (se pot lua şi de pe Internet şi din datasheet-uri, e.g. http://www.captain.at/electronic-atmega16-mmc-schematic.png)
- diagrame de semnal
- rezultatele simulării
Lista de piese:
- Espressif ESP32-S3-DevKitC-1-N8R8
- motor DC cu senzor efect Hall: 424-1/19-MOTOR-KIT Digilent
- LED strip: Adafruit dotstar cu led-uri SK9822, 0.5m 144leds/m density
- tija de plastic pe care sa fie lipite led-urile
- sursa/baterie pentru motor, microcontroller si LED strip
- level shifter 3V - 5V pentru LED strip
