Proiectul presupune asamblarea unui robot format din 4 “brațe” mecanice. Cu ajutorul unor mini servo-motoare și a unor senzori de luminozitate, acesta va fi capabil de a interacționa cu jocul “Piano Tiles” rulat pe un dispozitiv cu touchscreen (telefon sau tabletă). Scopul lui este de a atinge un scor cât mai mare în “Piano Tiles” fără a fi nevoie de interacțiune umană.

Cu ceva timp înainte găsisem pe YouTube videoclipuri arătând diverse idei de proiecte cu Arduino, iar printre acestea erau câteva implementări de robot jucător de Piano Tiles. Dintre acestea, eu am ales-o pe cea care implică folosirea unor servo-motoare și a unor stylus-uri, deoarece mi s-a părut cea mai interesantă.

Robotul constă în 4 “brațe” mecanice improvizate, fiecare dintre ele fiind format dintr-o bară lungă metalică. La baza fiecărui braț se află câte un servo-motor, iar în vârf este câte un stylus cu vârf capacitiv.

De asemenea, pentru fiecare există câte un fotorezistor, lipt de ecranul telefonului/tabletei, care va detecta nivelul de luminozitate, astfel oferind posibilitatea robotului de a distinge dreptunghiurile negre din joc de cele albe/albastre. Astfel, la detectarea unui dreptunghi negru pe una dintre coloane, va fi activat servo-motorul corespunzător și va fi simulată atingerea unui deget pe ecran pe căsuța respectivă.

Cele 4 “brațe” ale robotului funcționează independent unul de celălalt.

Componente folosite:

• Arduino Uno
• Breadboard 830 puncte MB102
• 4 servo-motoare SG90
• 4 fotorezistori 5528 LDR
• 4 mini pixuri stylus capacitive
• fire dupont tată-tată 20cm
• 8 fire dupont mamă-tată 20cm
• rezistențe

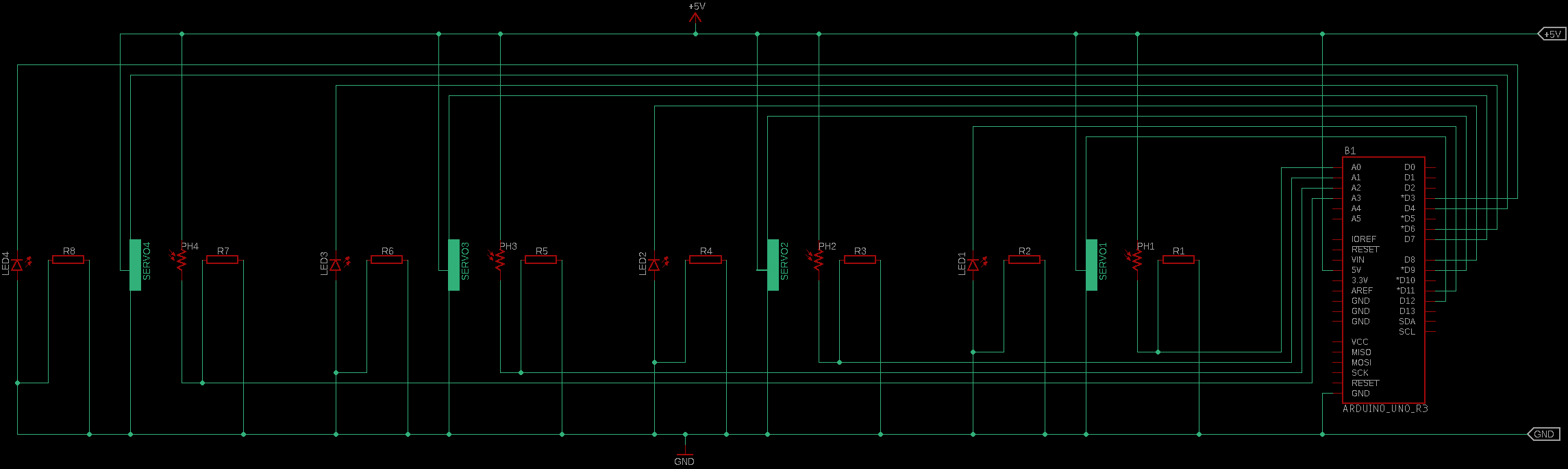

Schema electrică:

Simulare în Tinkercad:

WIP

WIP

WIP

WIP

O arhivă (sau mai multe dacă este cazul) cu fişierele obţinute în urma realizării proiectului: surse, scheme, etc. Un fişier README, un ChangeLog, un script de compilare şi copiere automată pe uC crează întotdeauna o impresie bună .

Fişierele se încarcă pe wiki folosind facilitatea Add Images or other files. Namespace-ul în care se încarcă fişierele este de tipul :pm:prj20??:c? sau :pm:prj20??:c?:nume_student (dacă este cazul). Exemplu: Dumitru Alin, 331CC → :pm:prj2009:cc:dumitru_alin.

• sfârșitul lui 2022 - începutul lui 2023: Iau hotărârea de a creea un robot jucător de Piano Tiles pentru proiectul de PM din semestrul ce avea să urmeze.
• 01-03 Mai 2023: Ideea de Piano-Tiles-inator este aprobată, iar implementarea sa este gândită. Numele de Piano-Tiles-inator ia naștere în aceeași perioadă.
• 03-05 Mai 2023: Componentele necesare sunt comandate, livrate și preluate.
• 06 Mai 2023: Primele testări ale funcționalității componentelor fizice au loc.
• 07 Mai 2023: Pagina de DokuWiki dedicată Piano-Tiles-inatorului este creată.
• 24 Mai 2023: Este adăugată secțiunea schemelor hardware.
• În curând pe ecrane

WIP
