Nume: Popovici Robert-Adrian

Grupa: 335CA

Obiectivul acestui proiect consta in realizarea unui sistem automat de umplere a diverselor recipiente cu lichide. Inregul sistem este centrat in jurul unei placute Arduino Mega 2560, aceasta fiind responsabila pentru controlul pieselor esentiale ale acestui proiect (pompa de apa, releul care alimenteaza pompa, etc.), dar si a componentelor care care servesc drept input si output pentru utilizatori (matricea de leduri, potentiomentru liniar, etc.).

Utilitatea proiectului este destul de evidenta si poate fi rezumata prin urmatoarele idei:

• automatizarea unei sarcini uzuale si destul de frecvente
• oferirea unei precizii mult mai bune si micsorarea duratei de asteptare
• evitarea diverselor accidente care pot fi cauzate de erorile umane

Interactiunea utilizatorului cu intregul sistem se realizeaza prin intermediul unui potentiomentru liniar, acesta avand rolul de a seta volumul de lichind care urmeaza sa fie turnat in recipient. In timp real aceast volum va fi afisata de catre Arduino pe matricea led 8×8 in format decimal, controlul acesteia fiind realizat pur software (fara a folosi niciun driver auxiliar de control).

Dupa ce volumul de lichid a fost stabilit utilizatorul va da comanda de start prin apasarea unui push-button. La apasarea butonului de start, modulul Arduino va activa releul care la randul lui va pune in functiune pompa de apa. Pentru a calcula timpul necesar de functionare al pompei vom presupune ca aceasta are un debit aproximativ constant, pe care il vom calcula in prealabil.

Dupa scurgerea timpului determinat anterior, pompa se va opri, iar sistemul este pregatit pentru a procesa noi comenzi.

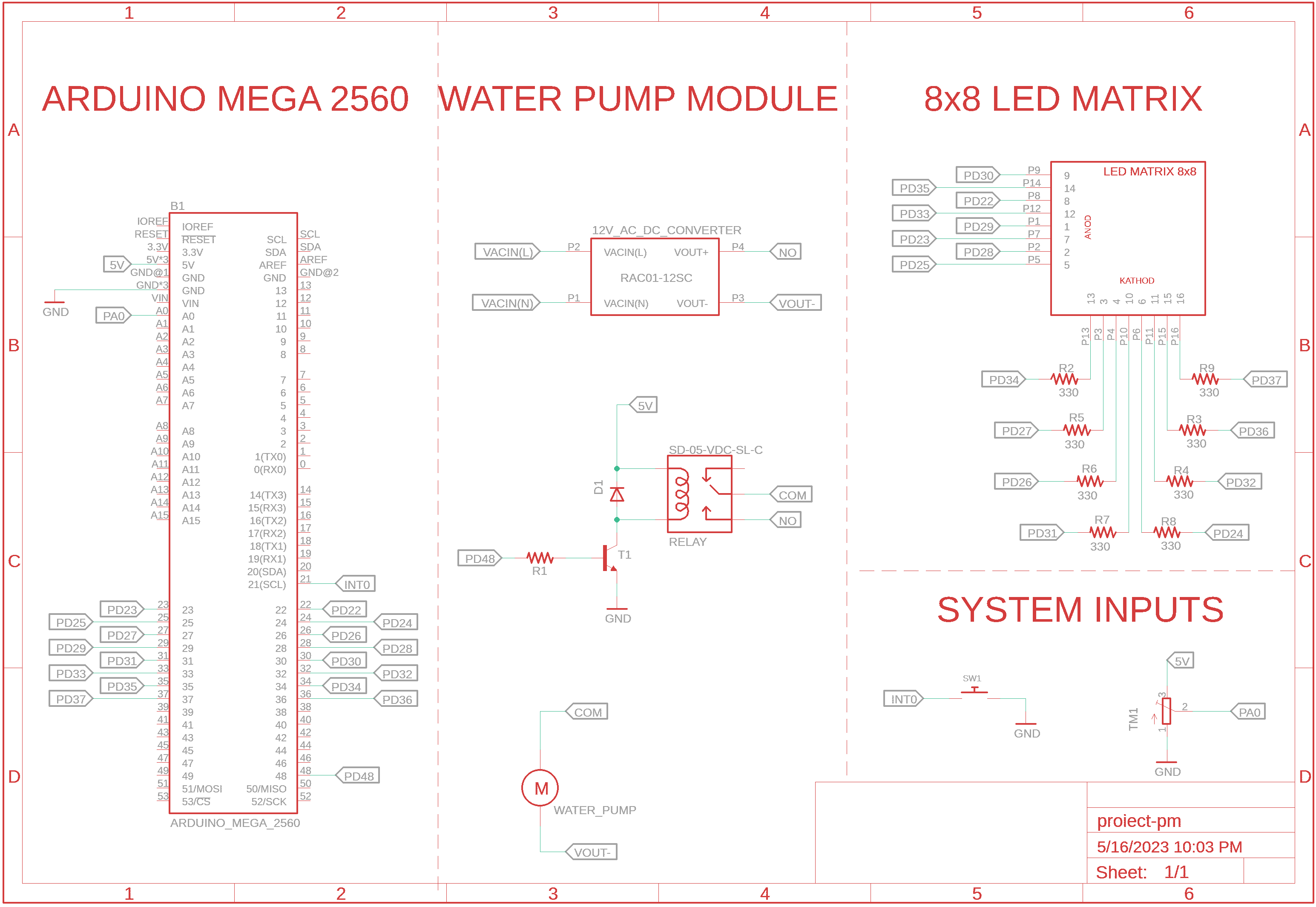

Piesele folosite in cadrul proiectului sunt:

• Arduino Mega 2560
• Pompa de apa submersibila 12V
• Matrice de leduri 8×8
• Convertor AC-DC 12V
• Releu 5V
• Rezistente 330 ohm
• Potentiometru liniar 10k ohm
• Push button
• Fire dupont
