Proiectul reprezintă un sistem de detectare a mișcării în anumite zone de acțiune, fiind în special destinat locuințelor sau proprietăților în care este interzisă intrarea prin efracție.

Sistemul este activ în permanență în locul în care este montat, iar în cazul în care este identificat un intrus, pornește o alarmă și afișează atât un semnal de urgență, cât și distanța la care se află respectiva prezență nepermisă. Distanța față de sistem este reprezentată și prin culori, întrucât dacă intrusul este departe, clipește un bec verde, dacă acesta este la o distanță medie, clipește un bec galben, iar dacă este foarte aproape, clipește un bec roșu.

Proiectul este util pentru oricine vrea să își protejeze o proprietate sau o cameră în care nu dorește să intre nimeni fără permisiune și poate salva persoane care se află într-o casă în care a intrat cineva prin semnalizarea auditivă și vizuală a acestora.

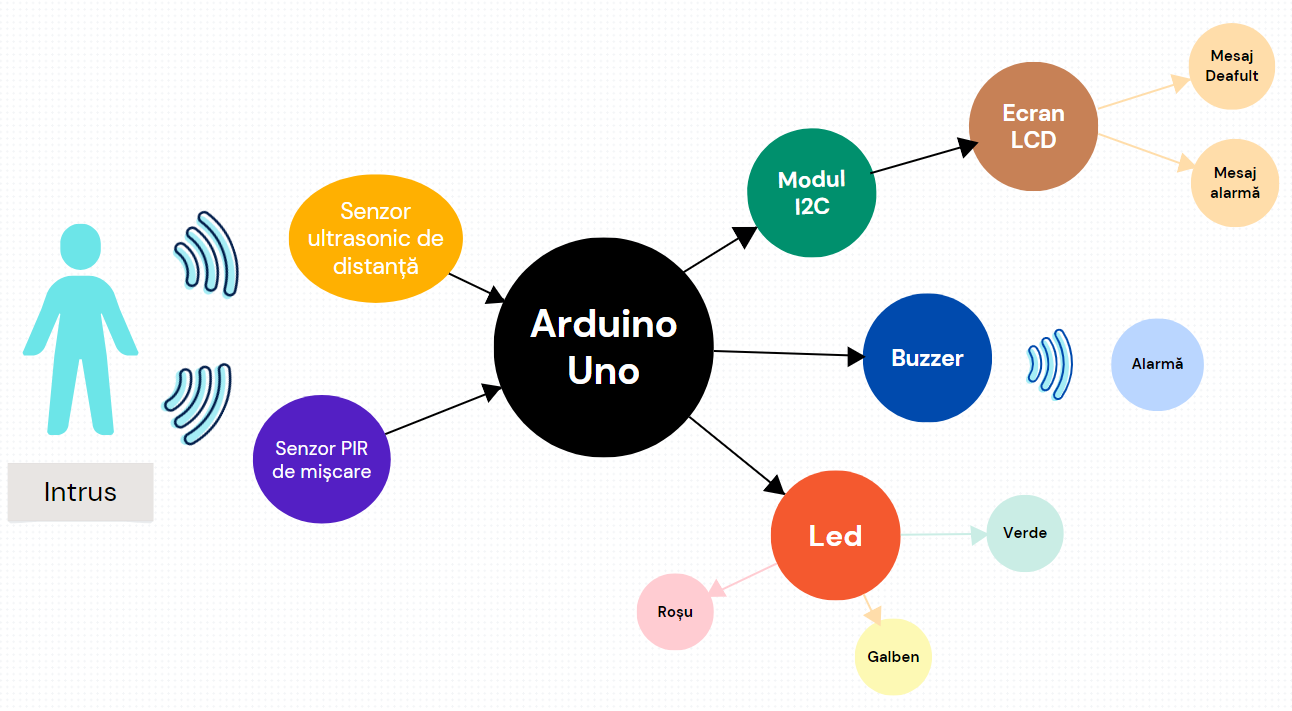

Imaginea de mai sus reflectă la nivel conceptual modul de interacțiune dintre elementele sistemului și mediul exterior.

Dacă un intrus intră în aria de detectare a mișcării senzorului PIR, plăcuța Arduino Uno prin modulul I2C, modifică mesajul default al ecranului LCD într-un mesaj de alarmă. În același timp, citește distanța față de intrus de la senzorul ultrasonic de distanță și o afișează și pe aceasta pe ecranul LCD.

De asemenea, odată cu detectarea mișcării, plăcuța acționează buzzer-ul și alarma începe să sune. Totodată, începe să clipească un led în culoarea corespunzătoare distanței față de sistem a intrusului:

• distanță mare - clipește led-ul verde
• distanță medie - clipește led-ul galben
• distanță mică - clipește led-ul roșu

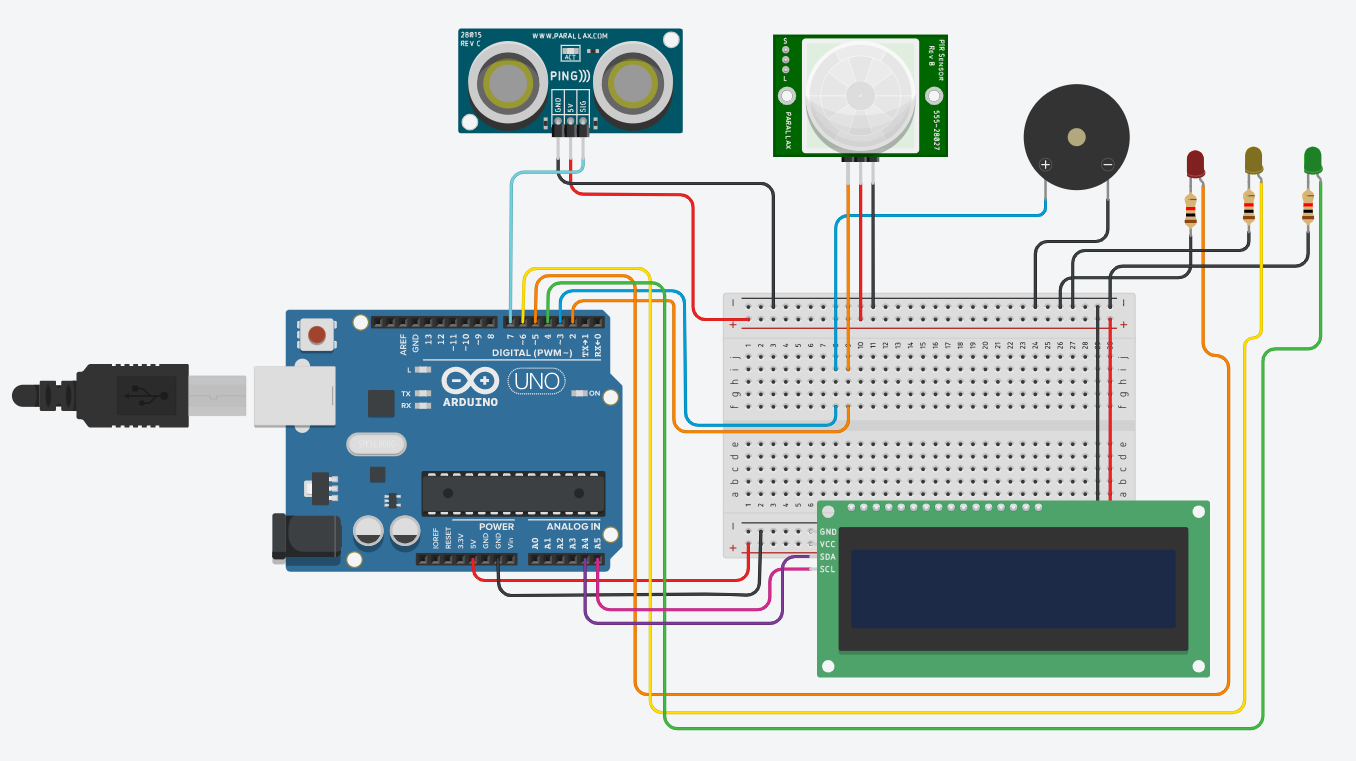

• micro-controller Arduino UNO
• cablu microHDMI-HDMI pentru conexiunea cu laptop-ul
• senzor de mișcare PIR
• senzor ultrasonic de distanță
• buzzer piezoelectric pasiv
• ecran LCD 16×2 cu modul I2C integrat
• 3 led-uri în culorile roșu, galben și verde
• 3 rezistențe x 1 kOhm
• un breadboard de dimensiune mică
• fire de legătură de tip tată-tată
• fire de legătură de tip mamă-tată
