Mapping Robot - Luca Seritan 333CA
Introducere
Proiectul meu consta in construirea si programarea unui robotel mic in scopul de a genera in mod autonom harta unei incaperi.
Am plecat de la ideea unui aspirator autonom, aceasta fiind si una din posibilele utilitati ale unui astfel de robot. Alte posibile aplicatii ar putea fi explorarea zonelor periculoase/greu accesibile pentru oameni. (Desigur, cu o varianta mai complexa al aceluiasi principiu)
Descriere generală
Robotul are capacitatea de a fi controlat si a transmite in timp real pozitia sa si pozitia obstacolelor pe care le detecteaza pe o retea WiFi.
Localizarea este realizata cu ajutorul encoderelor de pe micromotoare, iar detectarea obstacolelor este facuta de trei senzori ultrasonici.
Microcontroller-ul ce are la baza chip-ul ESP-WROOM-32 se ocupa pe de o parte de controlul si calculele de pe robot, cat si de comunicarea wireless, dubland ca un AP la retea.
Schema Bloc
Hardware Design
Piese utilizate:
Placa dezvoltare D1 R32, ESPDuino-32, ESP32, WiFi si Bluetooth
Micro Motor cu Reductor și Codor Pololu
Modul driver motor, punte H duala, DRV8833
Senzor ultrasonic de distanta HC-SR04+
Sursa stabilizatoare de tensiune LM2596
Modul Convertor nivel logic I2C bidirectional 8 Biti TXS0108E
Placa prototipare
Baterii AA litiu
Baterie portabila
Roti
Ball casters
Piese printate

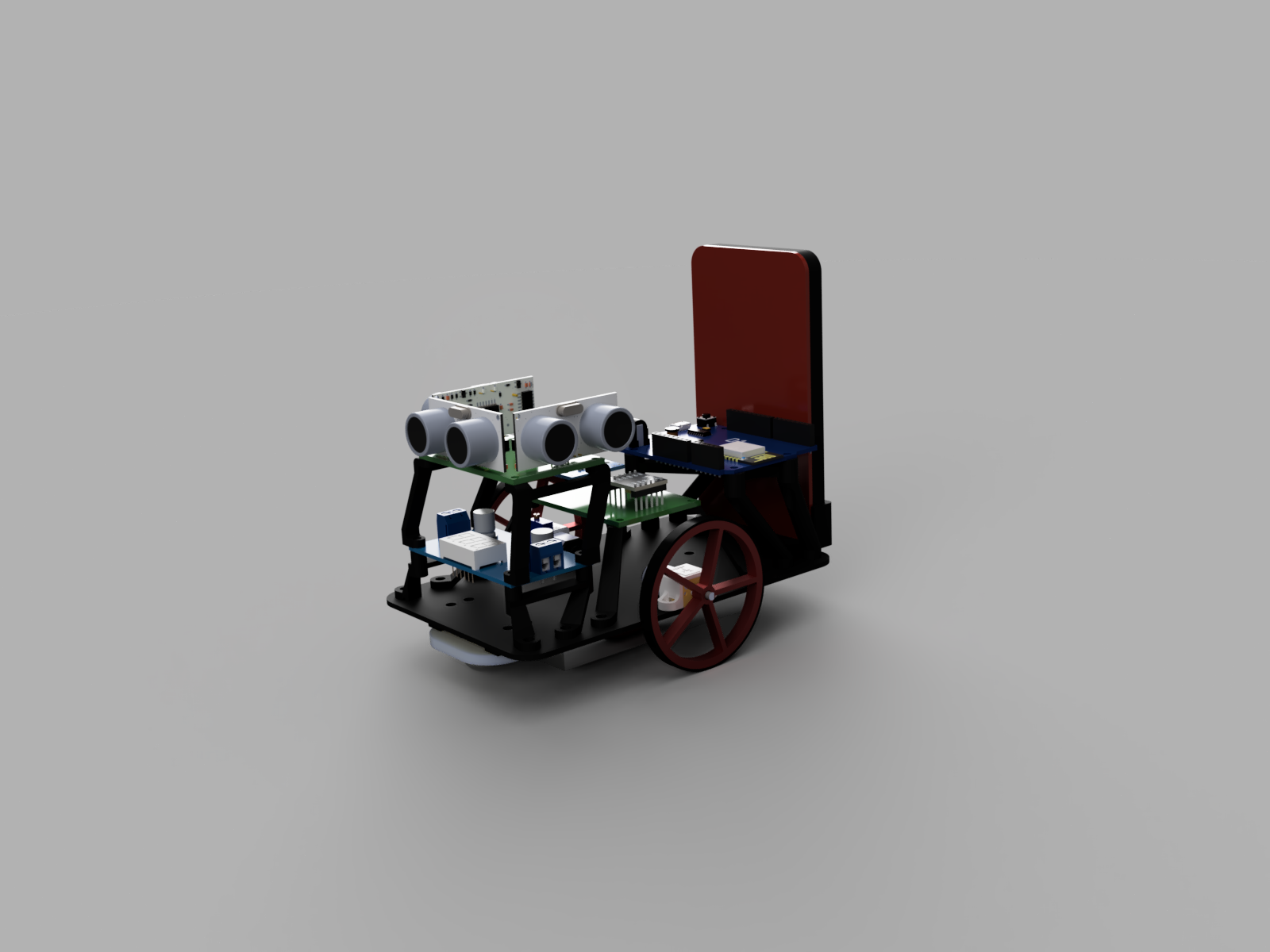

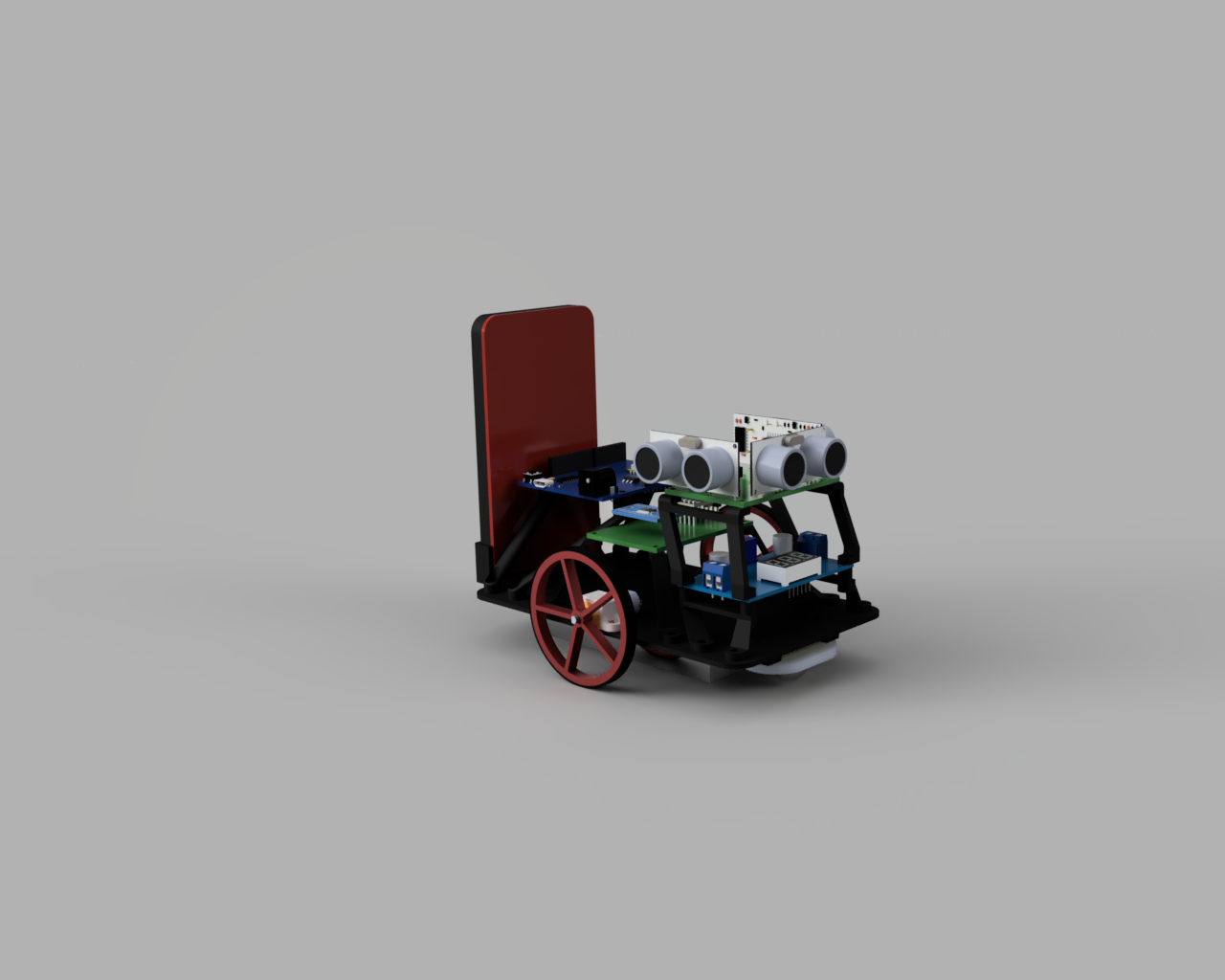

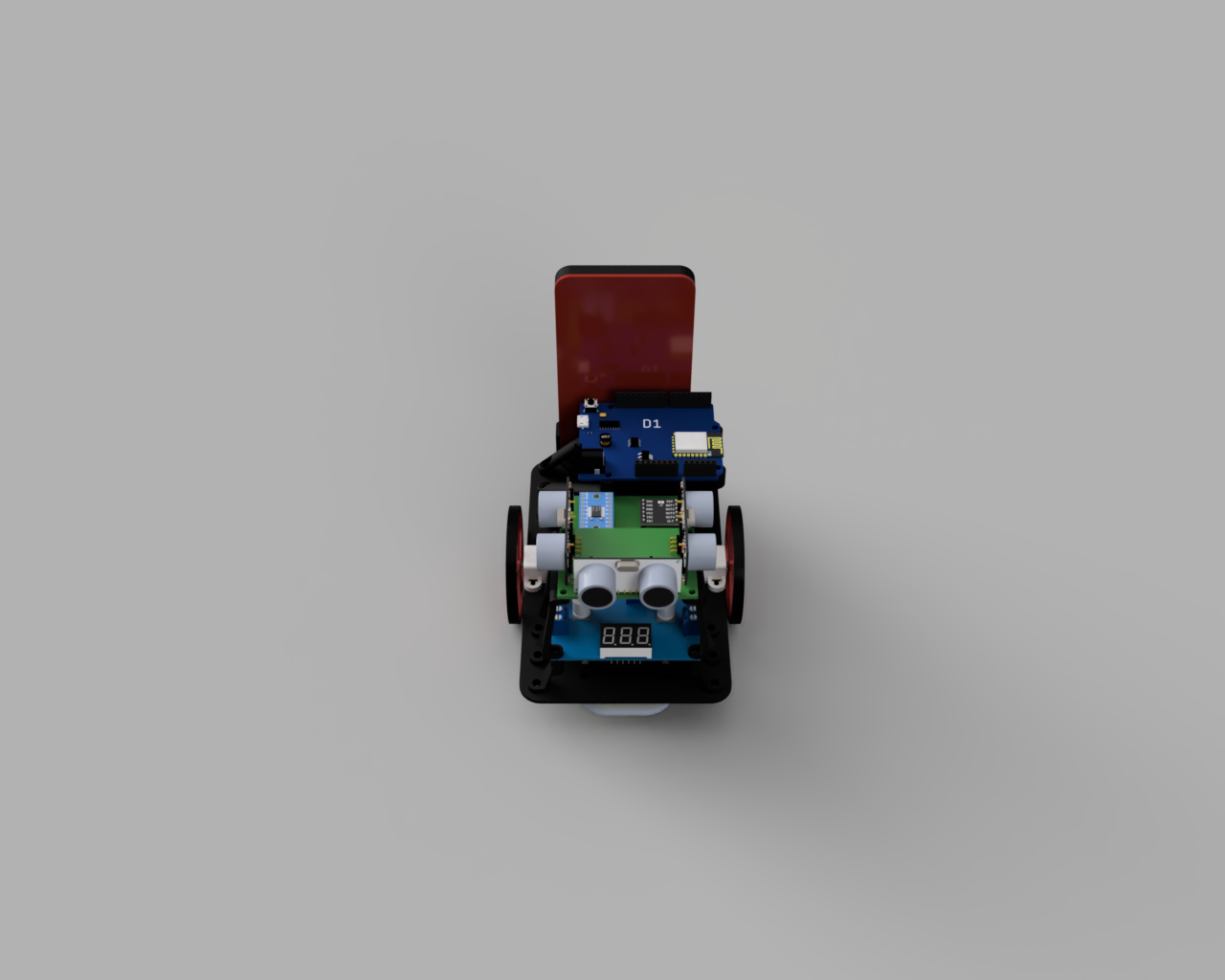

Design-ul robotului a fost realizat integral in Fusion360, iar modelul final este open source, disponibil aici.
Am urmarit cateva principii de-a lungul realizarii sale:
Sa aiba dimensiuni reduse pentru a putea accesa cat mai multe locuri
Sa aiba centrul de greutate cat mai jos, pentru stabilitate (de aceea bateriile sunt dedesubt)
Sa aiba rotile pe centru. Avand doar doua motoare, acest lucru ajuta atat la un control mai bun, cat si o localizare mai simpla (ar fi devenit mai complicat daca avea doar tractiune fata/spate si mai greu de condus)
Sa fie usor, pentru a nu solicita motoarele si a putea folosi roti cat mai mari - acest lucru ajuta pe de o parte la deplasarea pe un teren denivelat, iar pe de alta parte la o viteza mai mare a robotului.

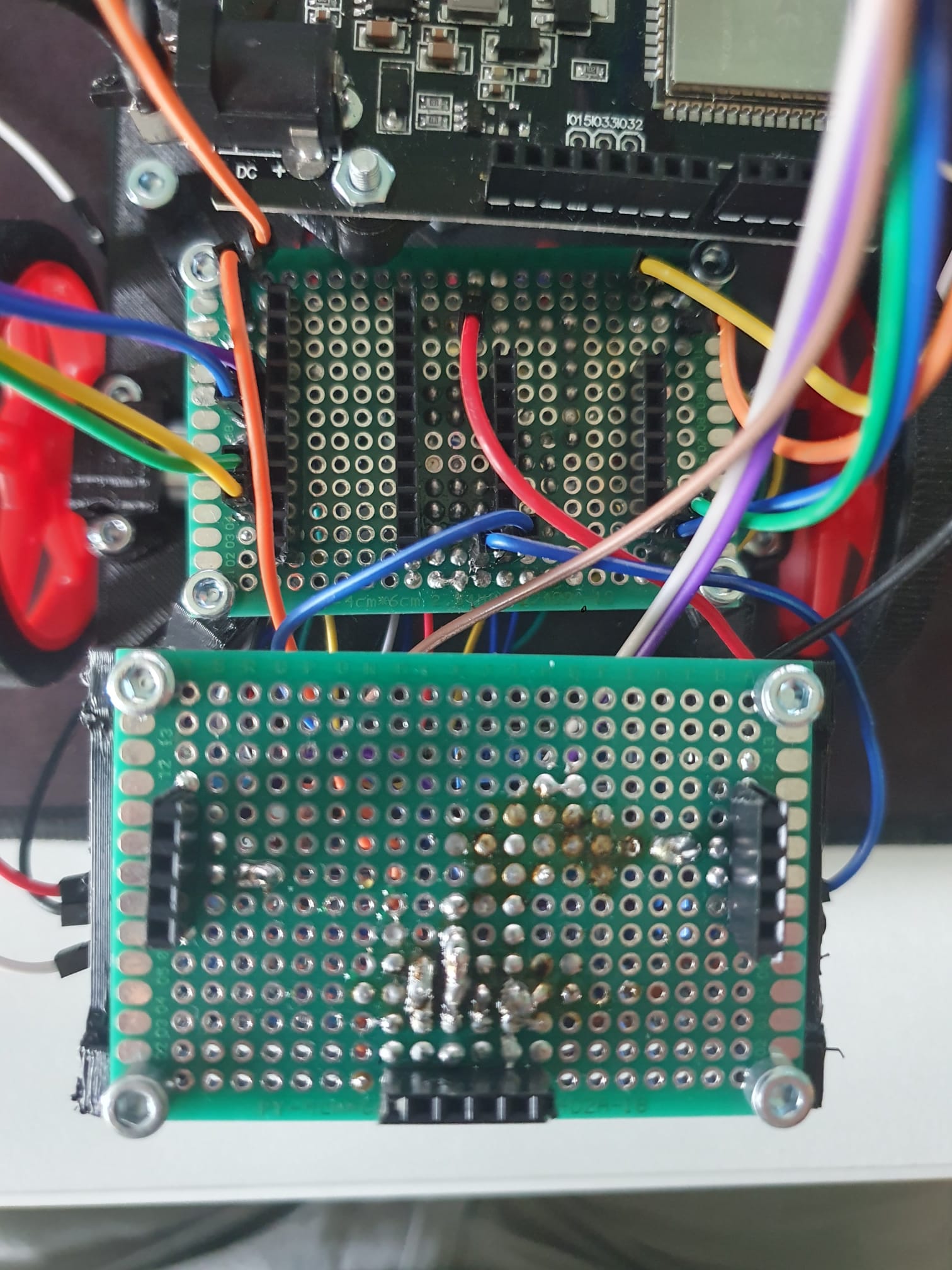

Toate piesele sunt fie montate pe sasiu cu cate un suport special, fie sunt montate pe o placuta de prototipare care este apoi prinsa de sasiu. Am optat pentru lipirea unor headeri de pini pe placutele de prototipare, in locul lipirii direct a pieselor pentru inlocuirea usoara a acestora in caz de defect. De asemenea, nu riscam sa defectez piesele in timp ce lucram la lipituri.

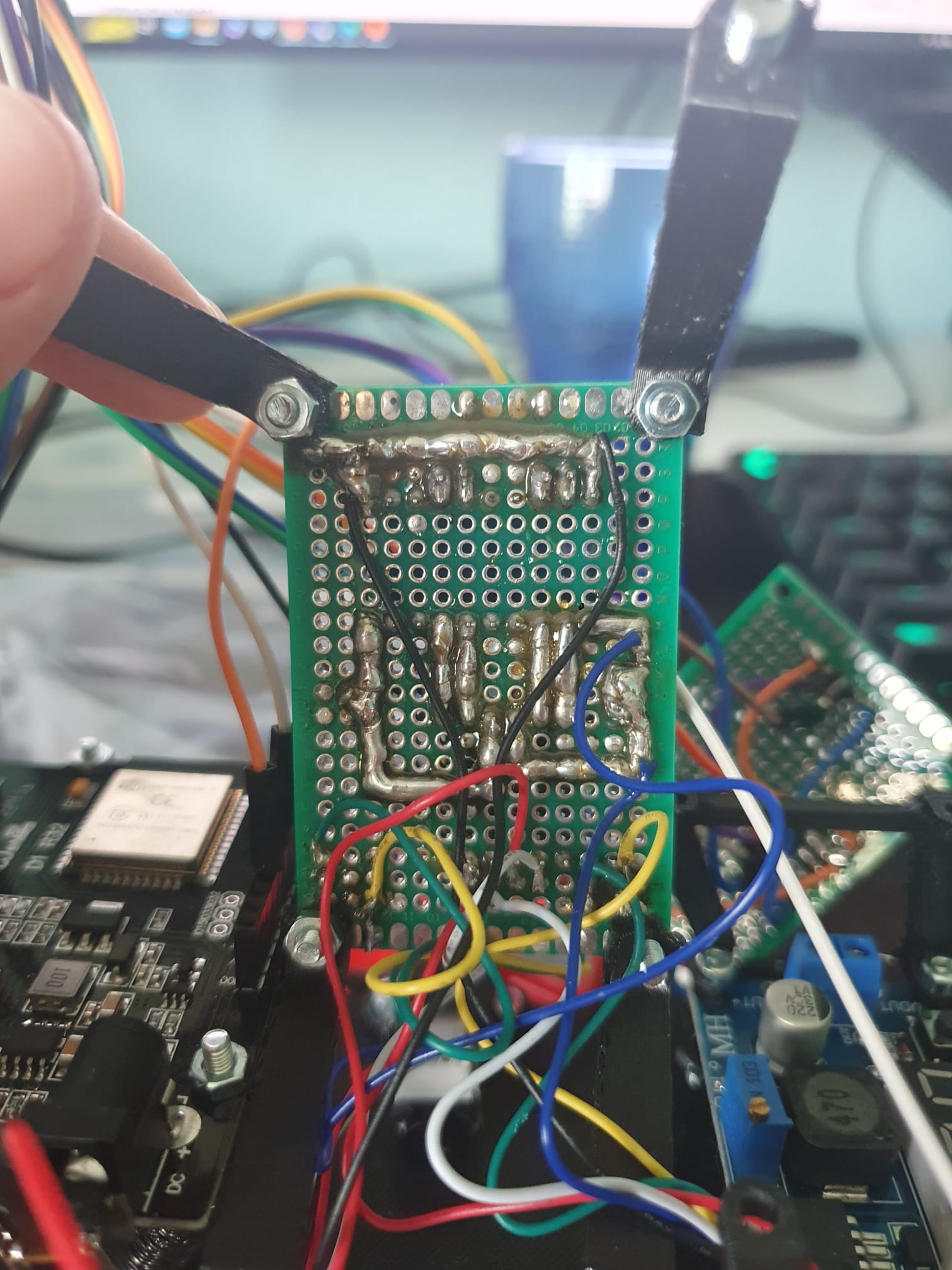

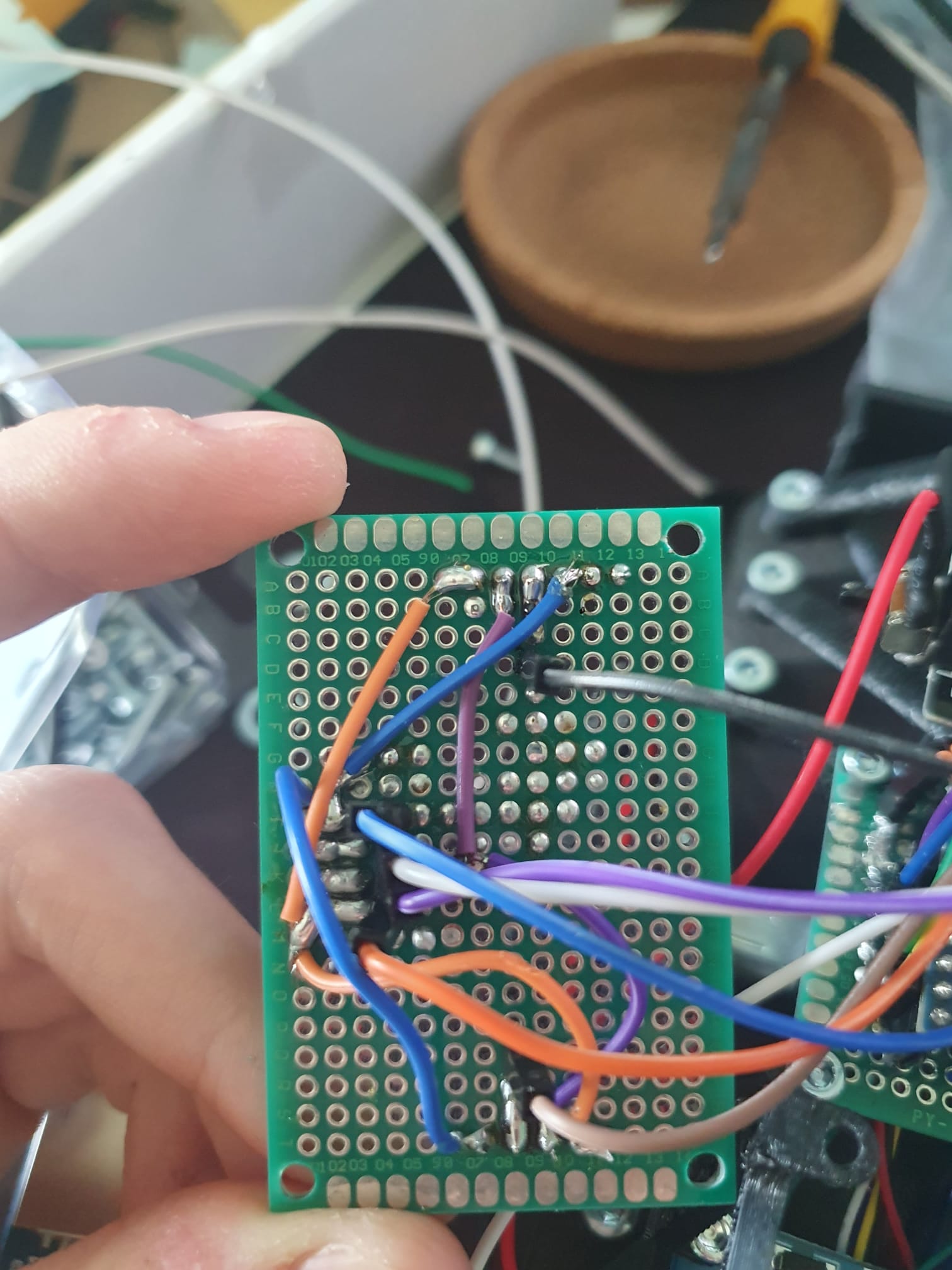

Daca le numaram cu grija, observam ca din placuta centrala, cea care corespunde celor trei senzori ultrasonici ies doar 6 fire (pentru 12 pini). Acest lucru se datoreaza pe de o parte faptului ca GND si 3.3V sunt comune celor trei senzori, iar mai putin evident este faptul ca putem lega in paralel si cei trei pini de pulse ai senzorilor. Acest lucru face economie de doua fire si doi pini si pastreaza functionalitatea. (Cand vrem sa citim un senzor, putem trimite o unda din toti senzorii de-o data si sa citim impulsul de echo doar de pe cel care ne intereseaza, iar senzorii nu vor interfera intre ei datorita pozitionarii perpendiculare)
Software Design
Pentru partea software voi folosi notiuni din mai multe laboratoare:
citirea senzorilor ultrasonici pe baza intreruperilor (lab 2)
controlul motoarelor in PWM (lab 3)
scrierea pe cardul SD folosind SPI (lab 5)
Descrierea codului aplicaţiei (firmware):
mediu de dezvoltare (if any) (e.g. AVR Studio, CodeVisionAVR)
librării şi surse 3rd-party (e.g. Procyon AVRlib)
algoritmi şi structuri pe care plănuiţi să le implementaţi
(etapa 3) surse şi funcţii implementate
Rezultate Obţinute
Care au fost rezultatele obţinute în urma realizării proiectului vostru.
Concluzii
