Senzor de gaz
Chirila Alexandru 334CB
Introducere
Proiectul va consta intr-un senzor de gaz. Se va folosi un modul senzor de gaz pentru a detecta concentratia de gaz. Vor exista un buton pentru pornire/oprire, un motor cu elice (ventilator) a carui alimentare este controlata de catre unitatea Arduino UNO printr-un tranzistor NPN, un buzzer (nivel periculos de concentratie de gaz) si 4 led-uri: albastru (pornit), verde (concentratie redusa de gaz), galben (concentratie medie de gaz) si rosu (concentratie crescuta de gaz).
Descriere generală
Vor exista 4 niveluri de concentratie de gaz care vor fi semnalate in moduri diferite:
- normal (se aprinde led-ul verde)
- avertizment detectare gaz (se aprinde led-ul galben si porneste motorul)
- avertizment pericol (se aprinde led-ul rosu)
- pericol (pornesc alarma si motorul (ventilatorul) si toate led-urile clipesc, cu exceptia led-ului albastru).
Hardware Design
Lista piese
- 1x Arduino UNO
- 1x Led albastru
- 1x Led verde
- 1x Led galben
- 1x Led rosu
- 1x Modul senzor de gaz
- 1x Buzzer
- 1x Motor
- 1x Tranzistor NPN
- rezistente, cabluri, breadboard

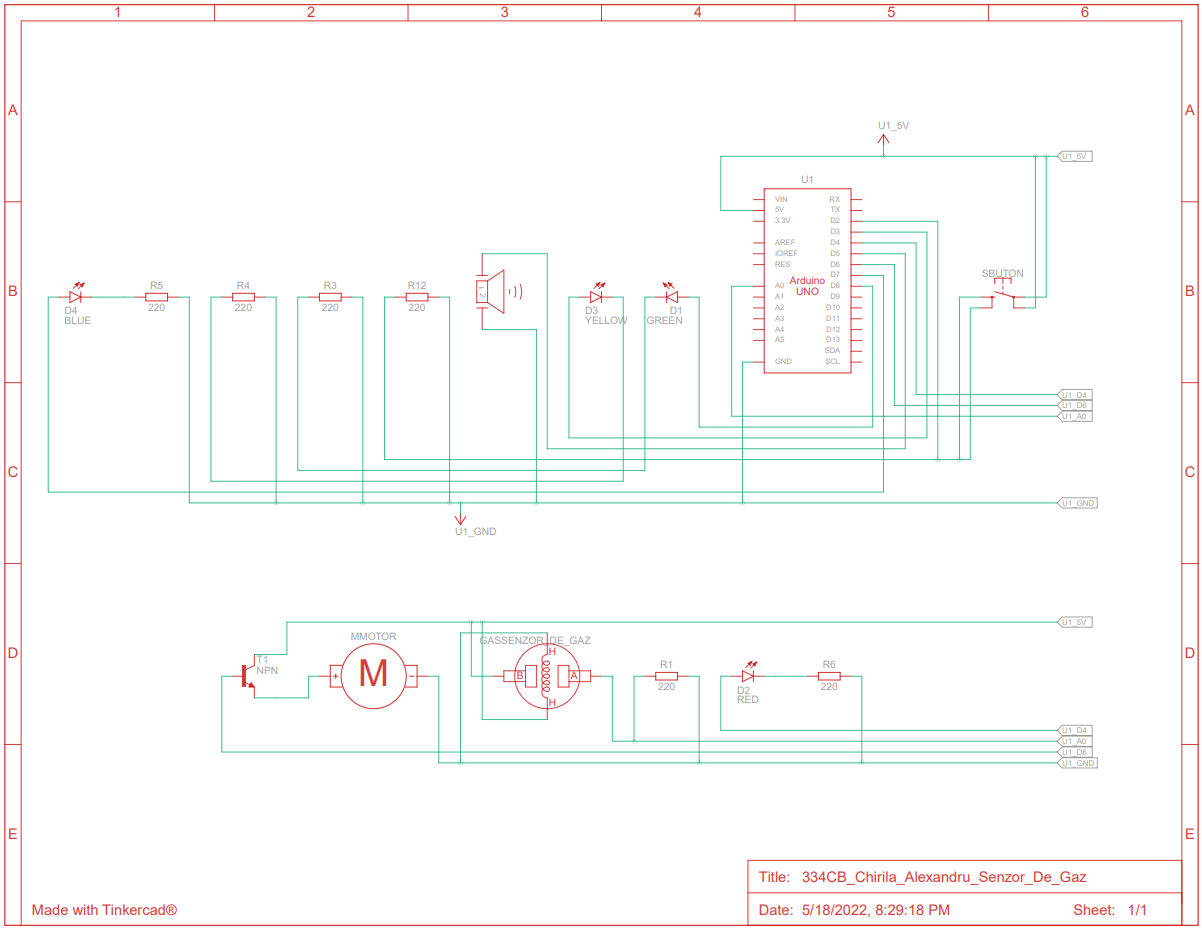

Schema electrica
334cb_chirila_alexandru_senzor_de_gaz.pdf
Pentru rezolutie mai buna:
Jurnal
- 8.05.2022 - wiki etapa 1
- 16.5.2022 - schema electrica
