Secure Box
Autor
Nume: George-Mădălin Alexandru
Grupă: 336CC
Introducere
Proiectul are ca scop construirea unei cutii securizate pentru protejarea diferitelor obiecte.
Aceasta cutie foloseste un servo-motor pentru blocarea accesului, un display LCD pentru afisarea unor informatii utile ca de exemplu: starea cutiei(blocat/deschis), mesaj de eroare pentru introducerea unui cod gresit/folosirea unui tag RFID diferit, codul introdus, etc. Cutia se poate deschide prin utilizarea unui tag RFID sau prin introducerea unui cod de acces.
===== Descriere generală =====
Pentru realizarea acestei cutii securizate sunt folosite:
- Un cititor RFID si un tag/cartela RFID pentru deblocarea mecanismului de inchidere al cutiei
- Un display LCD pentru afisarea anumitor informatii utile utilizatorului cum ar fi:
- starea cutiei(blocat/deschis)
- un mesaj de eroare in cazul introducerii unui cod gresit/folosirea unui tag diferit fata de cel setat initial
- codul introdus de utilizator prin intermediul celor 3 potentiometre
- Un buzzer si un LED ce vor oferi utilizatorului semnale acustice si vizuale referitoare la starea cutiei:
- LED-ul se va aprinde de fiecare data la inchiderea/deschiderea cutiei sau la introducerea gresita a codului de acces
- Buzzer-ul va scoate cate un sunet asociat cu inchiderea si deschiderea cutiei
- Daca codul de acces va fi introdus de 3 ori consecutiv gresit, buzzer-ul va incepe sa emita semnale si LED-ul sa palpaie pana cand va fi folosit tag-ul pentru deblocarea cutiei si oprirea sistemului de siguranta
- Un servo-motor ce va bloca/debloca capacul cutiei
- 3 potentiometre folosite pentru introducerea codului de acces simuland un mecanism asemanator cu cel al seifurilor clasice cu cifru mecanic

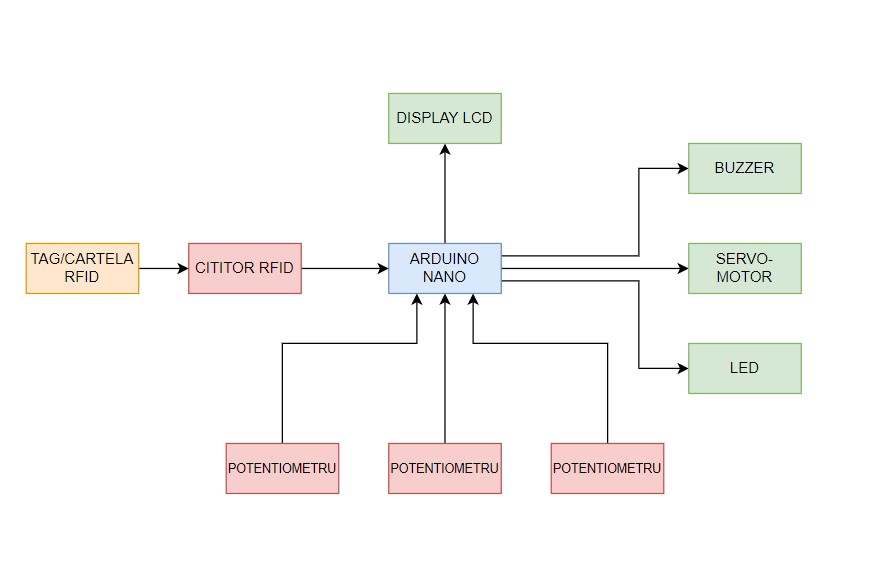

Schema Bloc
Hardware Design
Listă de piese:
- Arduino Nano
- Breadboard
- Cititor RFID
- Tag/Cartela RFID
- Display LCD 1604 cu modul I2C
- Potentiometru x3
- Servomotor
- Buzzer
- Fire mama-tata, tata-tata
- scheme electrice (se pot lua şi de pe Internet şi din datasheet-uri, e.g. http://www.captain.at/electronic-atmega16-mmc-schematic.png)
- diagrame de semnal
- rezultatele simulării
Software Design
- mediu de dezvoltare (if any) (e.g. AVR Studio, CodeVisionAVR)
- librării şi surse 3rd-party (e.g. Procyon AVRlib)
- algoritmi şi structuri pe care plănuiţi să le implementaţi
- (etapa 3) surse şi funcţii implementate
Rezultate Obţinute
Concluzii
Download
.
Fişierele se încarcă pe wiki folosind facilitatea Add Images or other files. Namespace-ul în care se încarcă fişierele este de tipul :pm:prj20??:c? sau :pm:prj20??:c?:nume_student (dacă este cazul). Exemplu: Dumitru Alin, 331CC → :pm:prj2009:cc:dumitru_alin.
Jurnal
Bibliografie/Resurse
