Mood Lamp
Autor
Nume: Andrei-Bogdan Alexandru
Grupă: 336CC
Introducere
Proiectul are ca scop construirea unei lampi de birou cu lumina ambientala. Aceasta lampa are un buton prin care se poate controla modul in care lumineaza led-urile. Prin apasarea butonului se face trecerea intre diverse jocuri de lumini implementate in Arduino, unul dintre moduri fiind un joc de lumini controlat de sunetele receptate de un microfon. La acestea se adauga un potentiometru prin care se poate regla viteza jocului sau culorile led-urilor.
Descriere generală
Pentru realizarea proiectului sunt folosite:
- 5 matrice de LED-uri (4×4) WS2812B folosite drept sursa de lumina, obiectul principal al proiectului
- Un buton folosit pentru schimbarea jocurilor de lumini:
- jocuri de lumini implementate in cod in Arduino
- jocul de lumini controlat de sunet
- Un microfon cu ajutorul caruia este implementat un mod in care jocul de lumini este dat se sunetele receptate de acesta
- Un potentiomatru prin care se poate regla:
- viteza jocului
- culoarea led-urilor

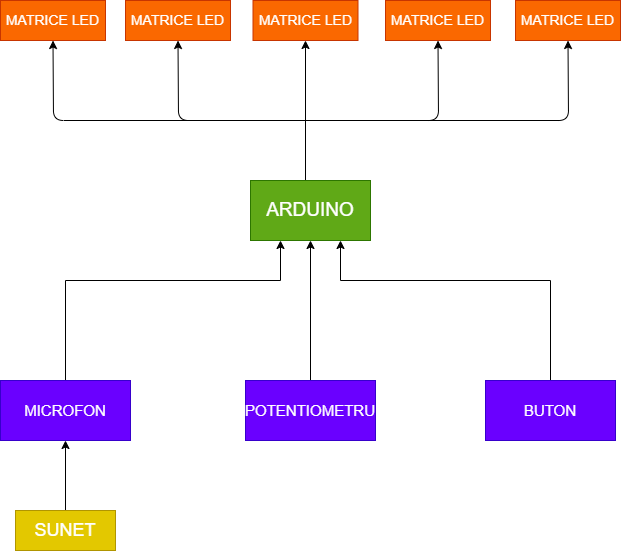

Schema Bloc
Hardware Design
Listă de piese:
- Arduino Nano
- Breadboard
- Matrice de LED-uri (4×4) WS2812B (6 buc)
- Potentiometru
- Rezistente
- Buton
- Microfon
Software Design
Pentru dezvoltarea codului am folosit ARDUINO IDE, si am inclus bibliotecile Adafruit_NeoPixel.h si FastLED.h.
Led-urile unei matrice sunt conectate in serie, iar matricele sunt conectate la randul lor, tot in serie, astfel incat am considerat cubul ca fiind un vector continuu de led-uri, fiind posibil astfel controlabil fiecare led in parte.
Datorita inserierii led-urile, am implementat functia convert(i, j, face), care face conversia de la reprezentarea matriceala in cea vectoriala, pentru un control mai facil al led-urilor. Parametrul face a fost introdus pentru a face conversia diferit pentru fata 0, fiind lipita invers datorita pozitiei acesteia.
Cubul are 12 jocuri de lumini care se schimba prin apasarea unui buton:
- 10 jocuri prestabilite cu anumite forme, de exemplu: snake, vortex, raindrop, arrow.
- Un joc controlat de sunetul receptat de microfon.
- Un joc in care culoarea cubului poate fi schimbata cu ajutorul unui potentiometru.
Pentru toate jocurile prestabilite, cu ajutorul potentiometrului se poate seta viteza tranzitiilor
Pentru jocurile prestabilite, la apasarea butonului o sa se termine jocul prima data, iar pentru celelalte 2, se face tranzitia imediat.
Pentru buton am folosit o intrerupere externa
Rezultate Obţinute
Concluzii
Download
.
