Home Alarm System
Autor
Grupa 331CC
Introducere
Am ales implementarea unei alarme de casa cu un sistem de detectare a miscarii in doi pasi detectand miscarea prin intermediul a doi senzori(unul de proximitate si unul de miscare).
Descriere generală
Sistemul va folosi doi senzori pentru detectie a prezentei, un senzor de miscare si unul de proximitate. Atunci cand se va detecta miscarea unui obiect si alarma este activata, buzzerul va detecta un semnal sonor. Alarma se va activa/dezactiva tastand un PIN cu ajutorul telecomenzii.

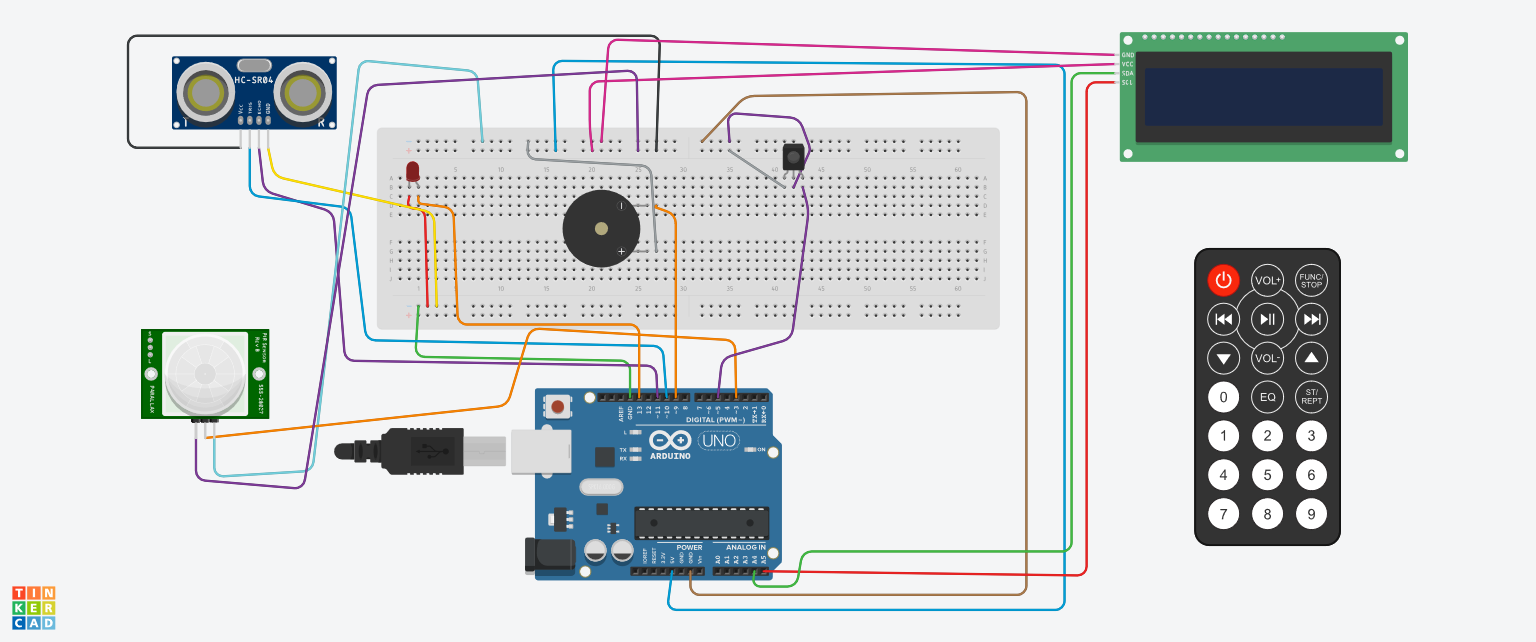

Hardware Design
Lista componente:
- Arduino Uno
- Breadboard
- Senzor ultrasonic HC-SR04
- Senzor prezenta PIR HC-SR501
- Telecomanda infrarosu
- Display
- Led
- Buzzer
Software Design
Biblioteci utilizate
IRremote - pentru telecomanda
LiquidCrystal_I2C - pentru ecranul LCD
NewPing - pentru masurarea distantei pana la senzor
Structura codului:
Functia setup: Initializez ledul, senzorul pir,buzzerul,telecomanda,ecranul lcd
Functia ultrasonic: Masor distanta de la senzor pana la obiect si daca distanta este mai mica decat 0 pornesc alarma, am utilizat codul din laboratorul cu buzzerul pentru melodia alarmei.
Functia get_pir_data: Detectez miscarea prin intermediul senzorului Pir si daca este detectata aprindem ledul
Functia correctPassword: Daca parola introdusa a fost corecta, in cazul in care nu a fost nicio miscare detectata luam date de la senzorul PIR, daca a fost o miscare detectata luam date de la senzorul ultrasonic si daca miscarea nu persista mai mult de 60 de secunde oprim ledul.
Functia loop: Preluam informatii de la telecomanda, pentru a introduce parola apasam butonul OK,dupa ce a fost apasat introducem parola, daca aceasta este corecta se activeaza alarma, daca nu, putem apasa butonul # pentru a introduce parola din nou.
Rezultate Obţinute
Concluzii
Download
.
Fişierele se încarcă pe wiki folosind facilitatea Add Images or other files. Namespace-ul în care se încarcă fişierele este de tipul :pm:prj20??:c? sau :pm:prj20??:c?:nume_student (dacă este cazul). Exemplu: Dumitru Alin, 331CC → :pm:prj2009:cc:dumitru_alin.
Jurnal
Bibliografie/Resurse
