Proiectul are scopul de a construi un multiplicator analogic de vectori si matrici.

Implementarea curenta realizeaza inmultirea dintre un vector 1×2 cu o matrice 2×2 in mod analogic, insa el poate fi extins.

Utilitatea proiectului se gaseste la o implementare pe scara mai larga, moment in care ar putea fi aplicat in diverse solutii de machine learning sau inteligenta artificiala, acest proiect fiind doar un demo care arata ca implementarea acestei idei este posibila.

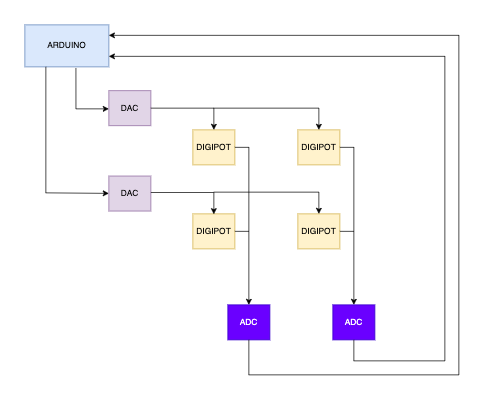

Pentru a realiza inmultirea analogica voi folosi urmatoarele componente:

• 2 module DAC-uri - care vor reprezenta valorile din vectorul 1×2
• 4 digipots (potentiometre digitale):
  • Vor reprezenta valorile din matrice
  • Acestea vor fi legate intr-un grid
  • Comunicarea cu ele se va realiza prin SPI
• 2 ADC-uri implementate prin rezistori si doua intrari analogice din Arduino

Functionalitate:

• Digipots-urile reprezinta valorile sub forma de conductanta (1/Rezistenta)
• Cand se aplica tensiune din DAC-uri, rezultatul inmultirii va fi intensitatea curentului din ramura respectiva
• Intensitatile apoi se aduna, natural (legea I Kirchhoff), din felul in care este legat grid-ul de digipots
• Astfel, in ADC-uri, ajunge fix vlorile corespunzatoare vectorului 1×2 rezultat
