• Autor: Samoilă Claudia-Nicoleta

• Grupa: 1221A

• Facultate: FILS

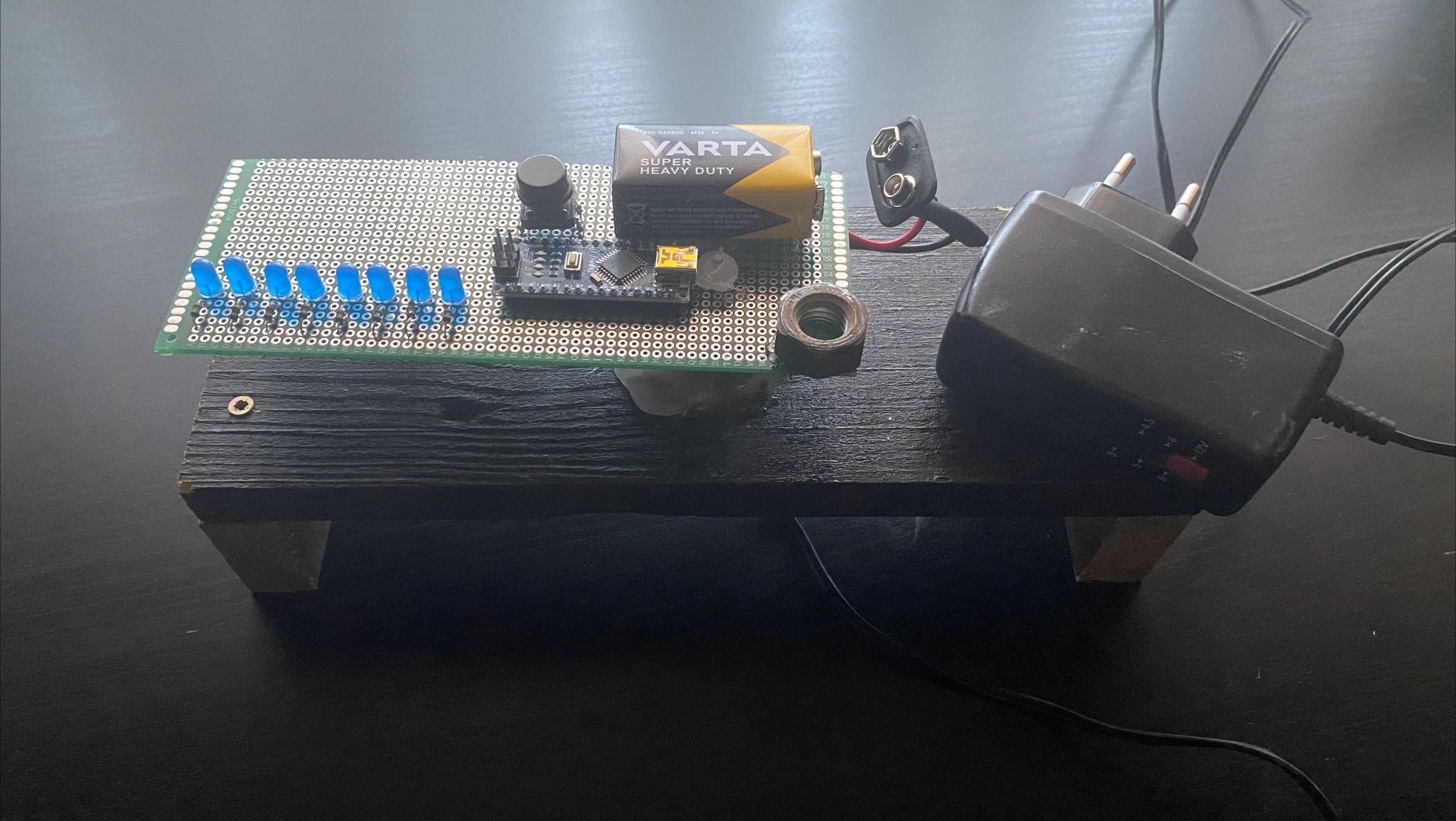

Fenomenul Persistence of Vision este fenomenul prin care o imagine persista pe retina pentru un numar de fractiuni de secunde. De asemenea, fenomenul poate fi inteles ca flicker fusion sau motion blur, efectul pare ca persista continuu atunci când lumina care intră in ochi este intrerupta la intervale scurte și regulate. Pentru proiectul meu, am realizat un display bidimensional format din 8 LED-uri asezate intr-o linie. Display-ul se va misca cu ajutorul unui motor asezat la baza placutei, care se va roti si va crea iluzia optica.

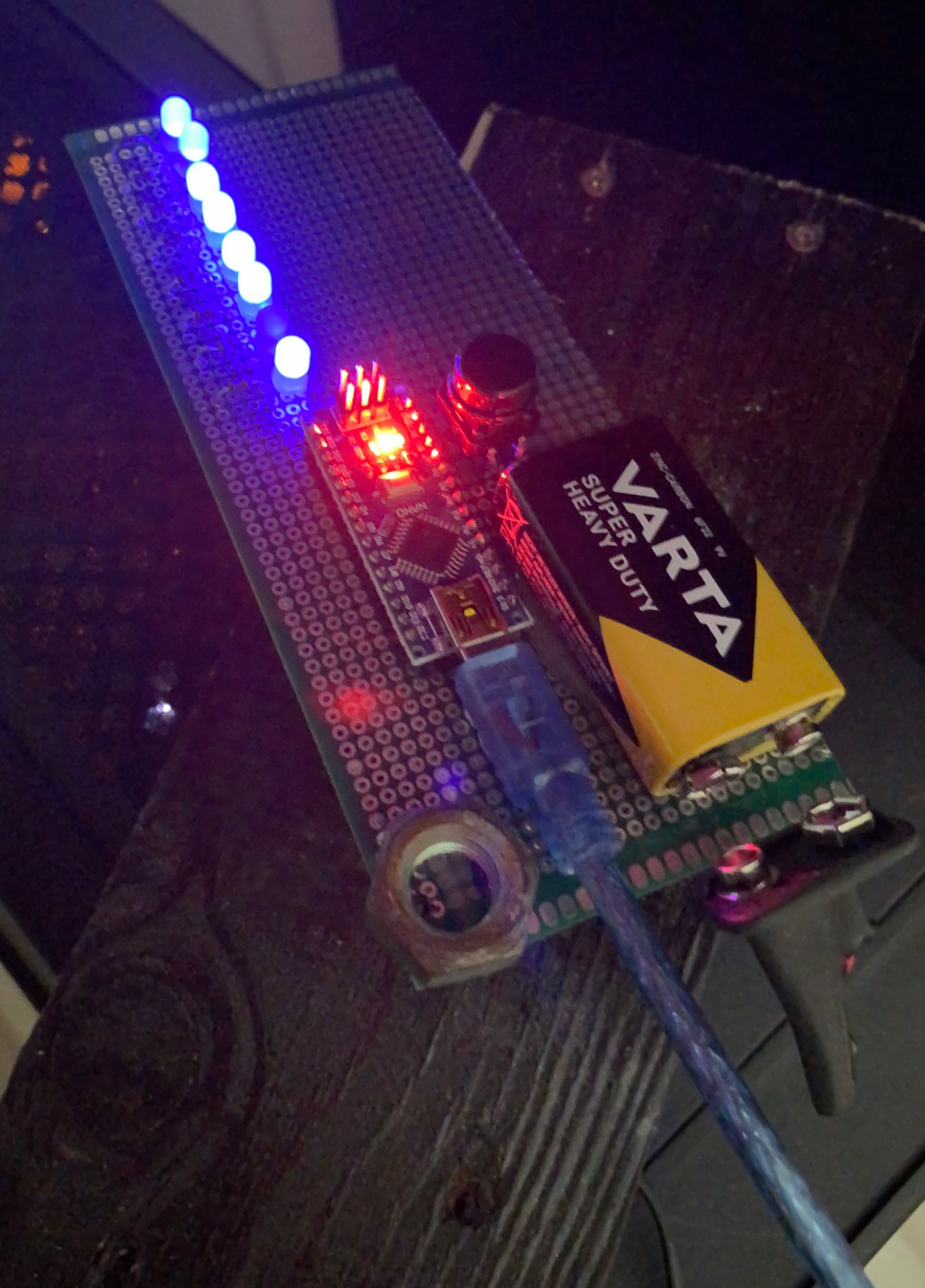

Placuta Arduino va aprinde LED-urile, iar motorul se va roti, fiind astfel creata iluzia optica.

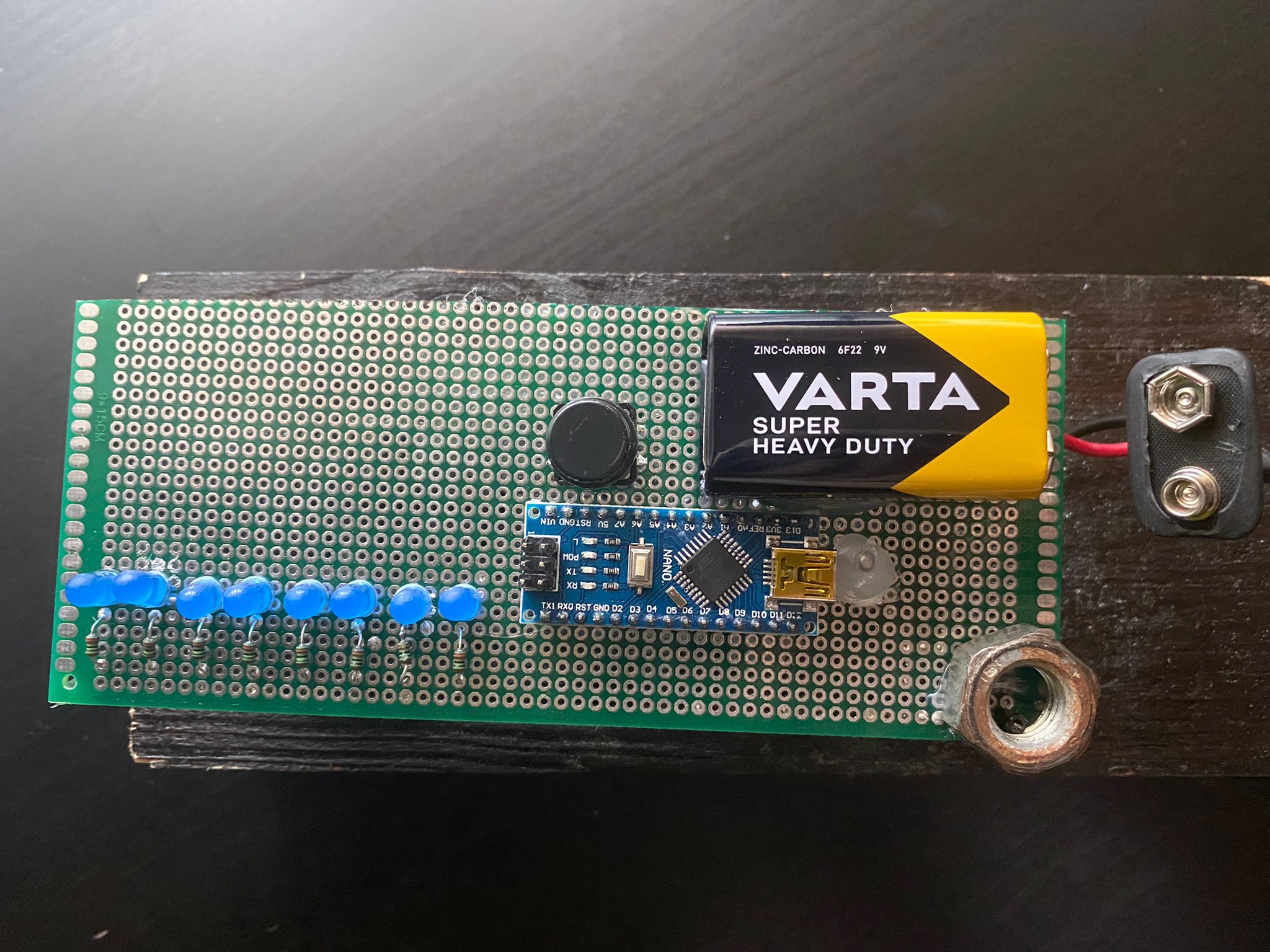

Lista piese:

• Placa Arduino Nano
• 8 LED-uri albastre
• 8 rezistente de 220 Ohm
• Baterie 9 V
• Stabilizator tensiune 7805
• Motor
• Transformator (pentru alimentarea motorului)

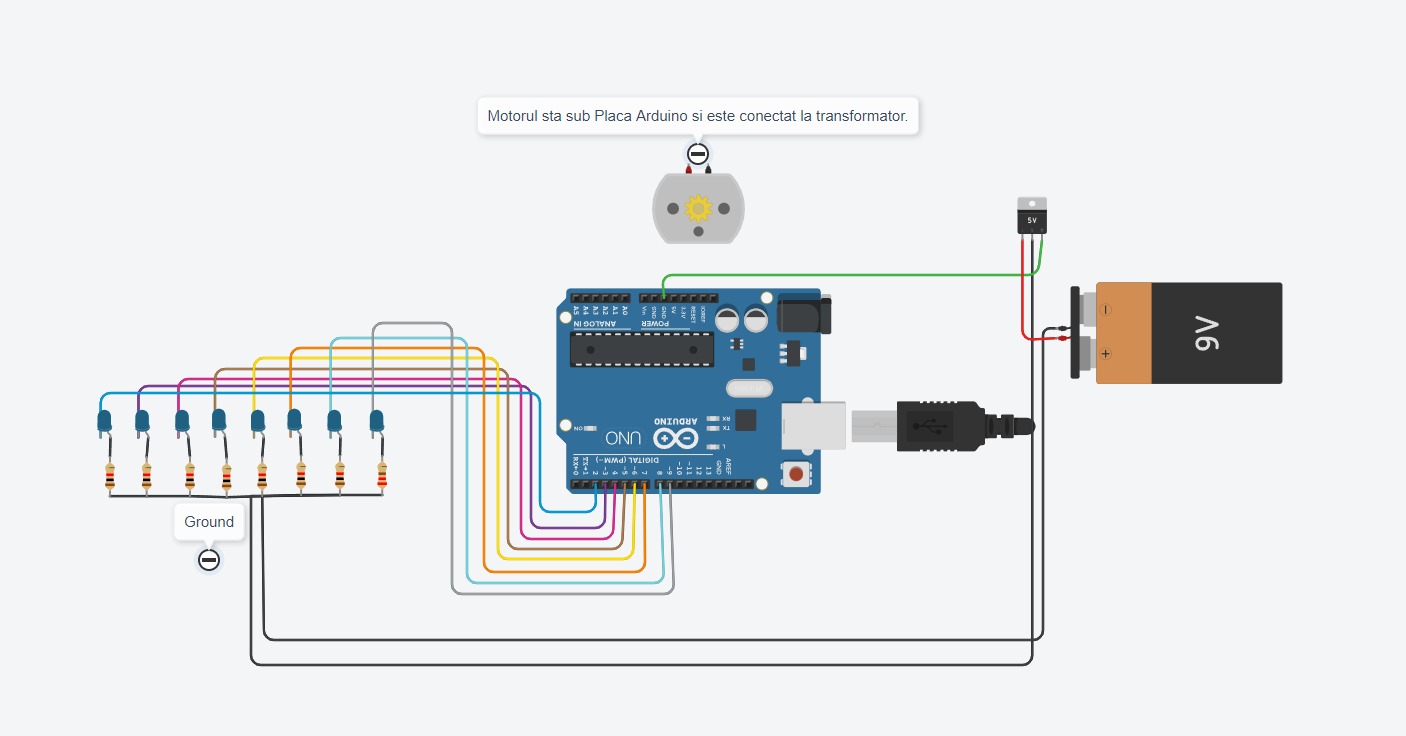

Proiectul foloseste o placa Arduino Nano, nu Arduino Uno, cum este in schema de mai sus (nu am gasit un program care sa contina placa Arduino Nano). Led-urile se conecteaza aproximativ la fel.

Programul a fost facut in ArduinoIDE. Codul se gaseste la sectiunea Download. Pentru schema electrica am folosit Tinkercad.

project_pm_persistenceofvision.zip

• https://www.youtube.com/watch?v=JrcKJOdjQN8&ab_channel=Electronoobs
• https://en.wikipedia.org/wiki/Persistence_of_vision
• https://www.electronics-lab.com/project/pov-persistence-of-vision-open-source-arduino-nano-hardware/
• https://hackaday.com/2019/10/29/the-basics-of-persistence-of-vision-projects/
