MP3 Player de bord
Autor : Trasca Robert-Ionut | Grupa : 335CC
Descriere proiect
Proiectul consta in realizarea unui MP3. Acesta va beneficia de urmatoarele aspecte:
- Butoane de next si prev.
- LED-uri care vor lumina pe ritmul melodiei.
- LCD pe care se va afisa numele melodiei.
- Buzzer pentru redarea sunetului
Va exista un senzor de sunet, cu ajutorul caruia se vor prelua date si pe baza informatiilor preluate din senzor, led-urile vor putea lumna pe ritmul melodiei.
Schema bloc
Hardware Design
Componente utilizate
- Arduino UNO
- LCD 16×2
- Potentiometru
- Rezistoare
- Butoane
- Led-uri
- Buzzer
- Senzor de sunet
Schema electrica

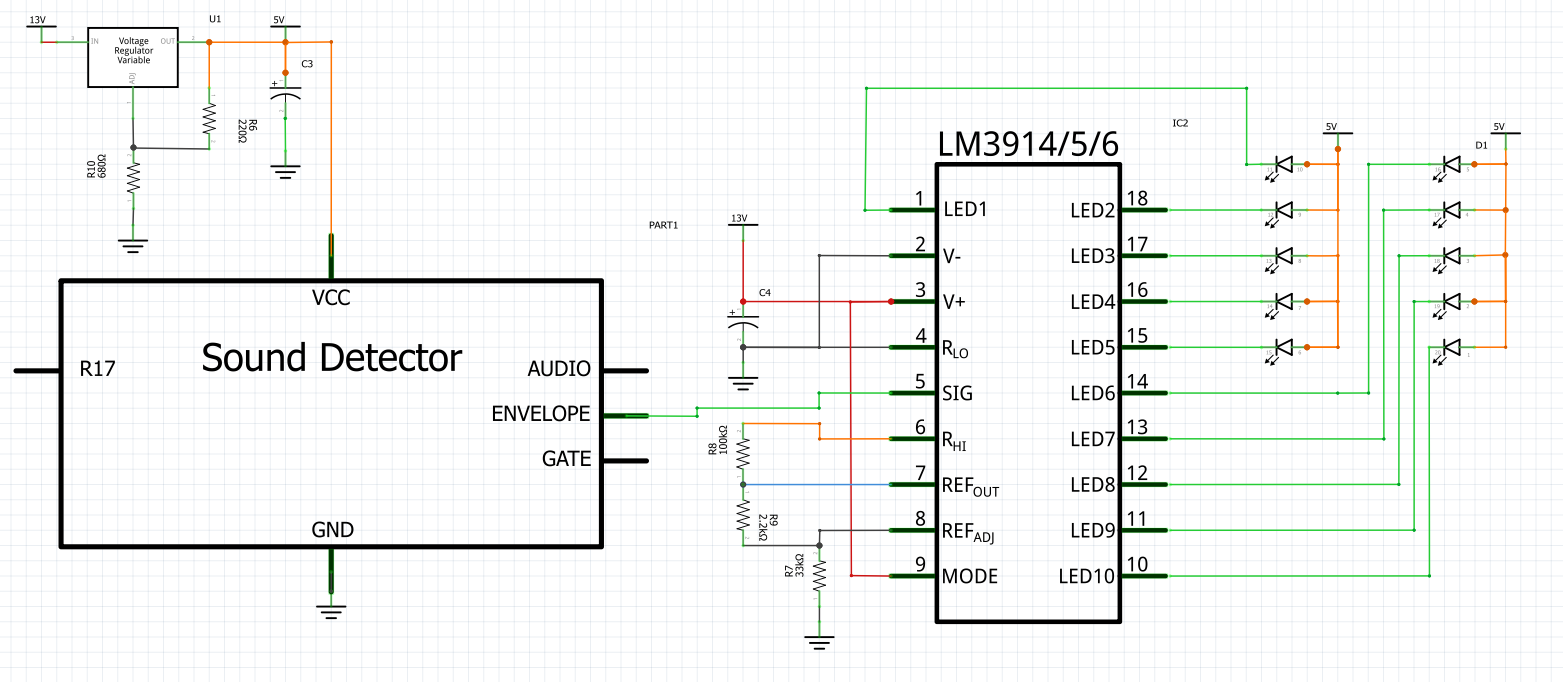

Schema electrica pentru senzorul de sunet:
Componente atasate pe Arduino UNO
Descriere utilizarea pinilor:
- Butoanele au fost conectate la PD6 si PD1.
- Led-urile au fost conectate la PB1,PB2 si PB5.
- Buzzer-ul a fost conectat la PB0.
- LCD-ul a fost conectat la : PD2 - PD6 si PB3-PB4.
- Senzorul de sunet va fi amplasat in zona ANALOG IN.
Descriere functionalitate MP3:
- MP3-ul va contine trei melodii, prin care se va putea trece cu ajutorul celor doua butoane. Pe LCD se va afisa numele melodiei, iar buzzer-ul va reda sunetul permanent, cu ajutorul outpului senzorului de sunet se vor aprindele cele trei led-uri pe baza ritmului.
Formula folosita pentru ritm : output_senzor / 100.
Software Design
Rezultate obtinute
Concluzii
Download
Jurnal
Bibliografie/resurse
