O consola pe care utilizatorul se poate juca, avand optiunea de a alege din mai multe joculete (Snake, Tetris, Pong etc.) cu ajutorul unui meniu. Pentru navigarea in meniu este utilizat un joystick, alaturi de un buton cu ajutorul caruia se iese din joc. Utilizatorul se poate juca atat prin joystick, cat si cu ajutorul unui senzor de gesturi.

Pe ecranul LCD sunt initial afisate titlurile jocurilor de pe “consola”, iar navigarea intre acestea se face folosind joystick-ul. Odata selectat jocul dorit, acesta va incepe, fiind afisat tot pe ecranul LCD. Un alt buton va face posibila oprirea jocului si intoarcerea pe ecranul principal. Pentru a interactiona cu jocul, utilizatorul are la dispozitie un joystick si un senzor de gesturi, in functie de jocul curent. Este prezent si un buzzer, care va scoate diferite sunete, in functie de joc.

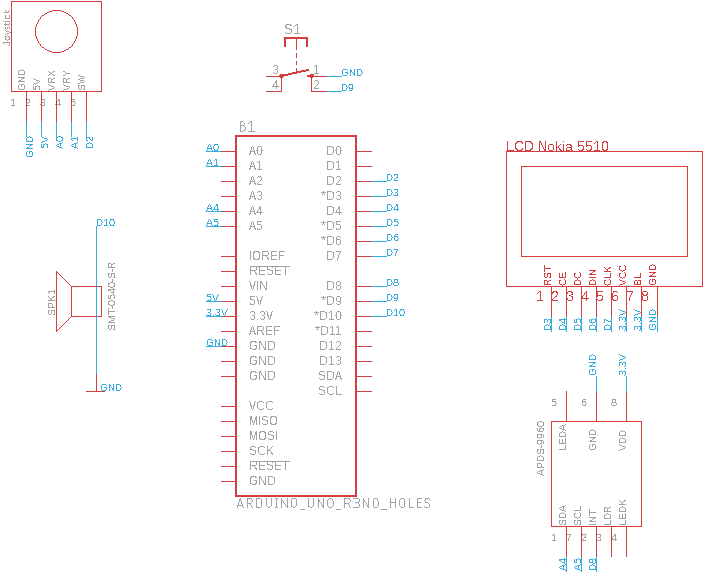

• Arduino Uno
• Breadboard
• Ecran LCD
• Rezistori
• Buzzer
• 1 Joystick
• 1 buton
• 1 senzor de gesturi

Bibliotecile auxiliare/3rd-party folosite in dezvoltarea proiectului sunt Adafruit_GFX.h si Adafruit_PCD8544 pentru ecranul Nokia 5510 si Arduino_APDS9960.h pentru senzorul de gesturi APDS9960. Am inclus, de asemenea, o parte a codului in fisierul graphics.h, care contine unele define-uri si cateva bitmap-uri, folosite drept grafica pentru jocuri. Pentru a modulariza diferitele functionalitati ale proiectului, am implementat design pattern-ul State (clasa Game si mostenitorii ei), care contine 3 metode necesare implementarii: getInput(), care citeste inputul (joystick, buton, senzor), update(), care realizeaza schimbari pe obiectele jocului respectiv, in functie de input/timp si draw(), care randeaza jocul pe ecranul LCD. Exista si clasa Console, care contine starea actuala (jocul) si cele 3 metode enumerate anterior, care sunt apelate in aceeasi ordine in loop().
