Proiectul constă în construirea unui aparat de măsurare al ritmului cardiac.

• Valoarea pulsului va fi afișată pe un ecran LCD;
• Culoarea și intensitatea unui led RGB vor fi variate în funcție de valoarea tensiunii măsurate;
• Consider că acest dispositiv poate fi util sportivilor în cadrul antrenamentelor pentru a putea aprecia intensitatea exercițiilor;

Datele vor fi preluate cu ajutorul senzorului pentru puls XD-58C atunci cand este atins de degetul utilizatorului. Senzorul foloseste un amplificator optic si un circuit de eliminare a zgomotului. Valoarea citită va fi redată pe ecranul LCD-ului. De asemenea, pe măsură ce este măsurat pulsul va fi redat un sunet conform bătăilor inimii cu ajutorul unui buzzer.

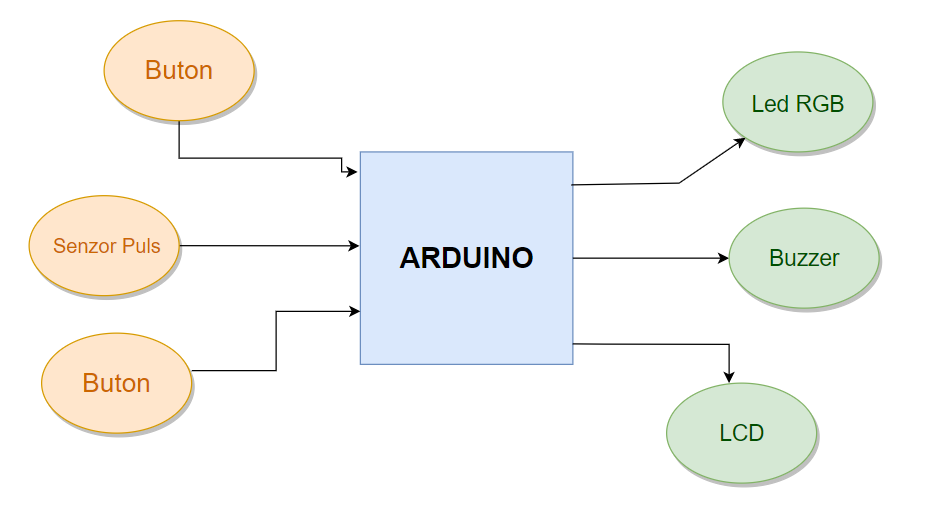

Componente folosite:

• Arduino Uno
• Breadboard
• 2 butoane
• Buzzer
• Fire
• LCD
• Senzor puls (XD-58C)
