Persistence of Vision
Autor: Stoica Vlad Marian
331CB
Introducere
Proiectul își propune crearea unui dispozitiv de tip ”persistence of vision”. Prin aprinderea consecutivă a led-urilor, ochiul percepe lumina pentru mai mult timp decât durata ei adevarata, putând fi afișate diferite texte/imagini sub forma unei mișcări continue. Folosind această iluzie, se pot implementa diferite efecte vizuale, poate chiar si un joc de tipul snake, folosind un controller sau o telecomanda cu IR.
Persistance of vision este o iluzie optică ce apare atunci când ochiul uman percepe durata
unei imagini pentru mai mult timp decât stimulul vizual.
Descriere Generala
Hardware Design
- Arduino Nano V3
- Mini-breadboard
- Kit telecomanda IR
- Motor 220V
- Fire conectoare
- Led-uri RGB
- Placa PCB pentru Led-uri
- Rezistențe (100 ohm)
- Variator de tensiune in CA

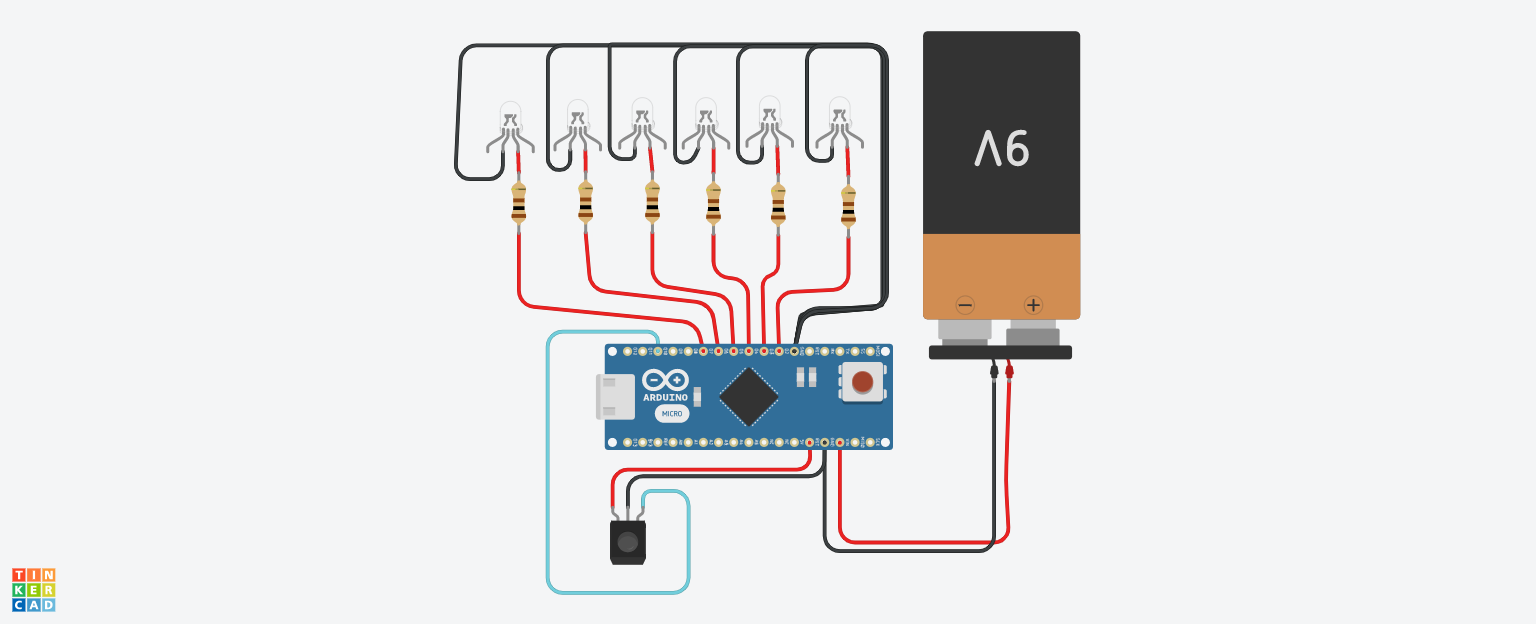

Schema electrica a circuitului pentru led-uri si arduino:
Circuitul acesta este montat pe o placuta de lemn, echilibrata pe varful motorului. Motorul are aproximativ 18000 rpm, fiind foarte puternic, de accea este nevoie de un variator de tensiune.
Dupa ce s-a realizat tot montajul din imaginea de mai sus pe placuta de lemn,
aceasta se echilibreaza in varful motorului, pentru a gasi centrul de greutate, eliminand
posibile dezechilibrari din momentele in care proiectul functioneaza.
Schema motor si potentiometru:
Software Design
Rezultate Obținute
Concluzii
Download
Jurnal
Bibliografie/Resurse
