Acest proiect reprezintă implementarea unui analizator de spectru ce capteaza sunetul din mediul încojurător. Asupra sample-urilor de sunet captate se realizeaza o transformare Fouriersi se obtine spectrul de frecvente ale sunetului. Datele sunt afisate codificând spectograma obtinuta pe un ecran de 24×8 LED-uri (alcatuita din 3 matrici LED 8×8) in functie de frecventa (coloane) si intensitate (randuri). Matricile sunt organizate in asa fel incat frecventele joase sunt reprezentate cu rosu, cele medii cu verde si cele inalte cu albastru.

Principiul de funcționare al proiectului este următorul:

1. Prin intermediul unui microfon sunt preluate sunetele sub forma de date analog;
2. Asupra acestor date se aplica o transformare Fourier si se obtine spectograma de frecvente;
3. Spectograma este afisata pe ecranul de LED-uri.

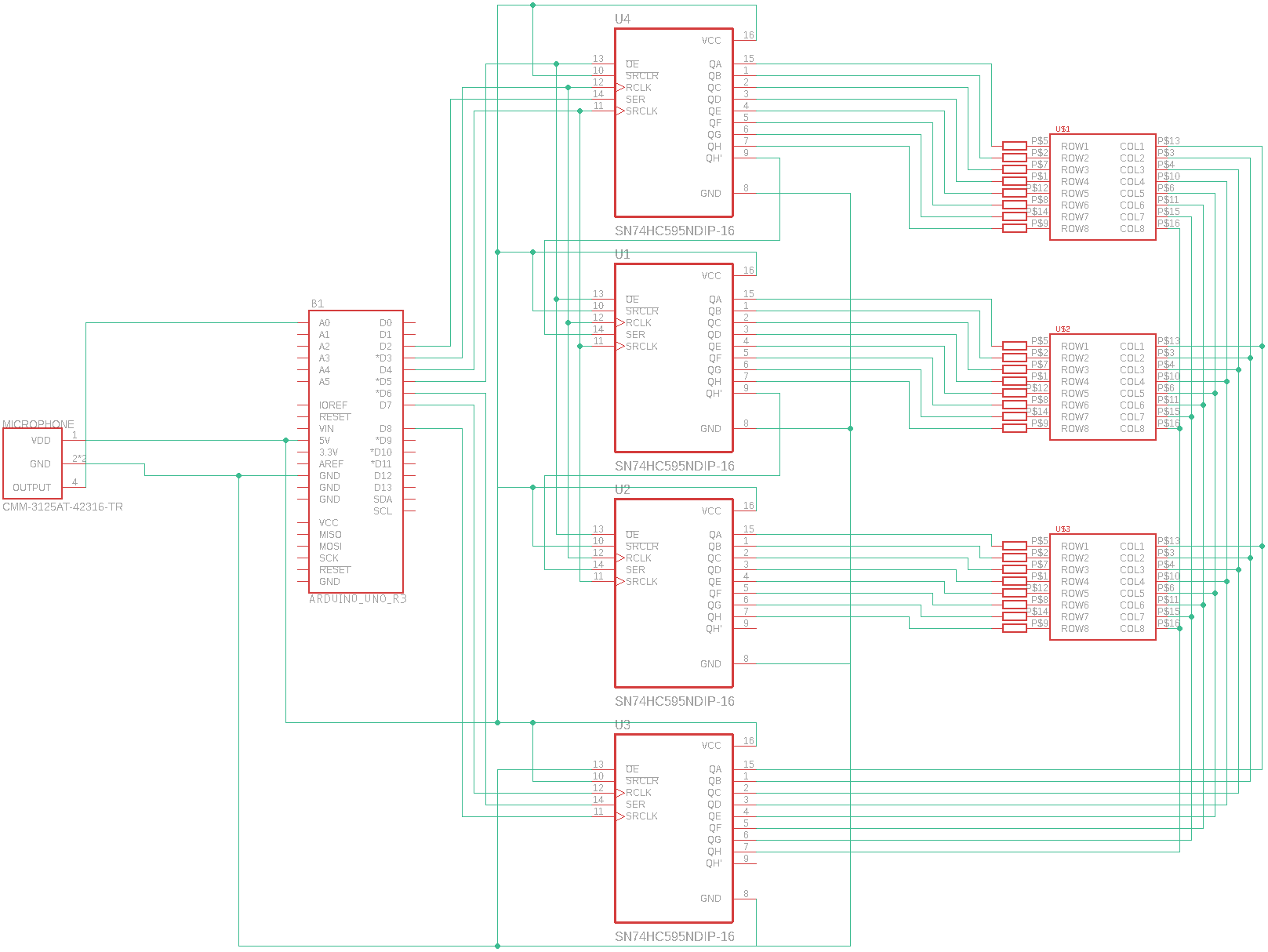

• 1x Arduino Uno R3 ATmega328p;
• 1x Modul microfon High Sensitivity Sound Detection;
• 1x Matrice LED 8x8 3mm rosu (38mm);
• 1x Matrice LED 8x8 3mm verde (32mm);
• 1x Matrice LED 8x8 3mm albastru(32mm);
• 4x Shift register SN74HC595N;
• 24x Rezistor 200Ω.

Demo functionalitate: link

TODO

• Matrice LED 8×8 3mm rosu: Datasheet;
• Matrice LED 8×8 3mm verde: Nu am gasit, dar are acelasi circuit ca celelalte doua, doar ca diodele sunt inversate;
• Matrice LED 8×8 3mm albastru: Datasheet;
• Shift register SN74HC595N: Datasheet;
• Rezistor 220Ω: Datasheet.

• Tutorial Shift Registers: link
• Spectrum Analyzer: link
• Timer Interrupts: link
