Lie Detector
Autor: Ștefania Cristiana Olteanu Grupa: 336CA
Introducere
Un test poligraf se bazeaza pe masurarea si inregistrarea unor parametrii fiziologici ai unui individ, cum ar fi pulsul, temperatura, respirația, perspiratia și conductivitatea pielii, in timp ce i se pun o serie de intrebari. Inca din cele mai vechi timpuri se considera ca a mintii determina efecte fiziologice colaterale. In acest proiect doresc sa simulez un “detector de minciuni” care desi nu intotdeauna obtine rezultate corecte (unii oameni isi pot controla in mod constient reactia corpului lor) este un experiment interesant in a masura anumiti parametrii ai corpului si a vedea cum sau daca acestia se modifica.
Descriere generală
Prin intermediul unui senzor de masurarea a pulsului si a un senzor de temperatura voi obtine informatiile necesare unui verdict asupra valorii de adevar a raspunsului unui individ (simularea unui test poligraf). Valoriile vor fi analizate si pe baza acestora va fi declansata una din urmatoarele stari:
- LIE → LED-ul se face rosu, pe ecranul LCD se va afisa mesajul: “You are lying” si buzzerul va scoate un sunet corespunzator
- TRUTH → LED-ul se face verde, pe ecranul LCD se va afisa mesajul: “Telling the truth” si buzzerul va scoate un sunet corespunzator

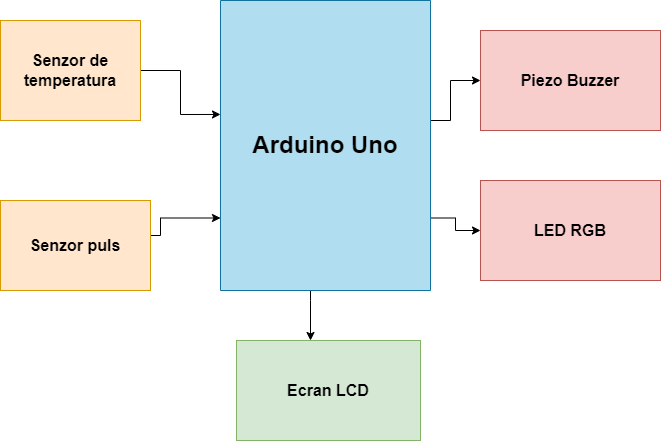

Schemă bloc
Hardware Design
Lista componente
| Nume | Număr Piese |
|---|---|
| Arduino UNO R3 | 1 |
| Breadboard | 1 |
| Ecran LCD 16×02 (I2C) | 1 |
| Senzor puls MAX30100 | 1 |
| Senzor temperatura si umiditate SHT21 | 1 |
| LED rosu | 1 |
| LED RGB | 1 |
| Buzzer | 1 |
| Rezistor 330kΩ | 5 |

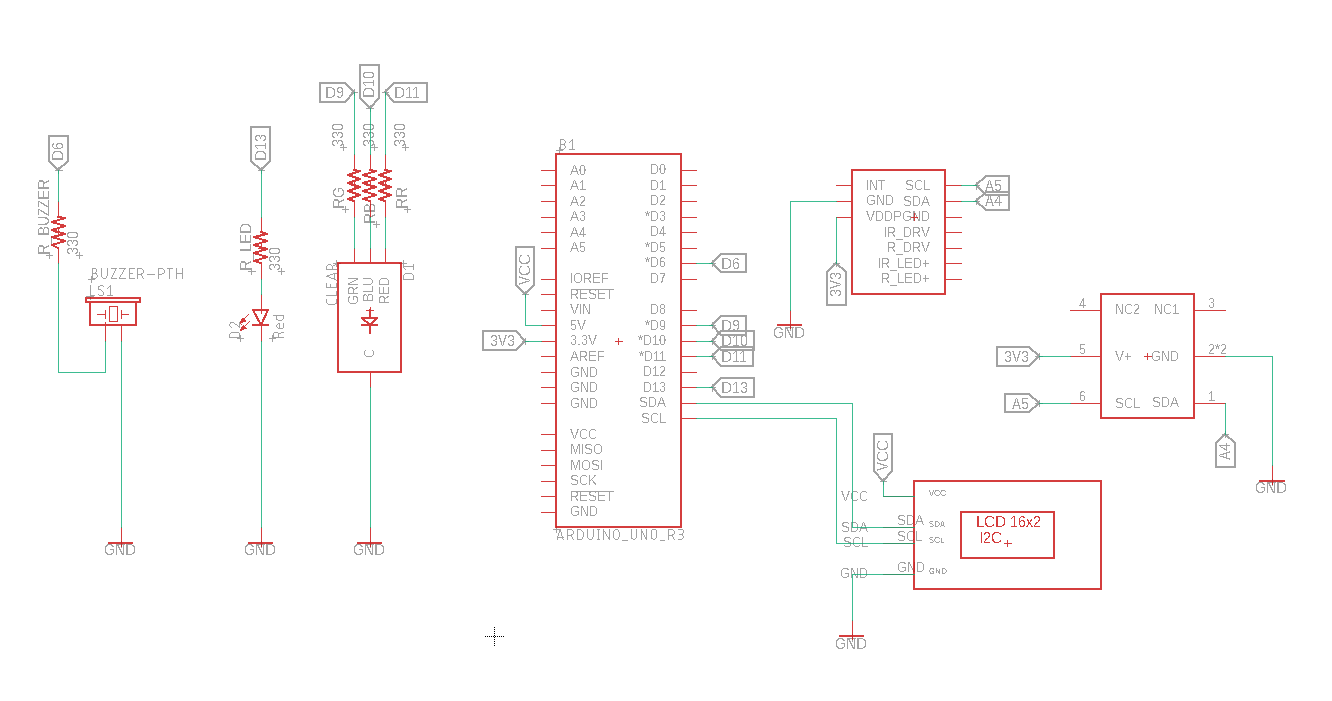

Schemă electrică
Software Design
Mediul de dezvoltare:
- software:
- pentru realizarea schemei-bloc:
- pentru realizarea schemei electrice:
Biblioteci folosite:
Structura codului
Initializari - inainte de orice functie, initializam urmatoarele variabile:
- pox → clasa care defineste senzorul de puls-oximetru
- tft → clasa care defineste display-ul tft
- lastState → initializat cu WAITING, folosita pentru a tine cont cand actualizam display-ul
- prevHeartRate → initializat cu 0, folosita pentru a determina daca calculul pulsului este stabil
- tsLastReport → initializat cu 0, folosita pentru a actualiza display-ul la intervale determinate
Functii
- setup() → initializarea pinilor pentru buzzer si LED-uri, initializarea display-ului TFT, initializarea senzorului de puls, inregistrarea functie de callback pentru fiecare puls
- loop() → logica principala a programului: apeleaza pox.update(); la fiecare 2 secunde calculeaza pulsul si SpO2 si afiseaza informatii relevante pe display in functie de aceste valori
- RGB_color(red, green, blue) → seteaza pinii LED-ului RGB cu valorile date ca parametri
- onBeatDetected() → functie callBack; porneste buzzer-ul si LED-ul rosu de fiecare data cand detectam un puls
Rezultate Obţinute

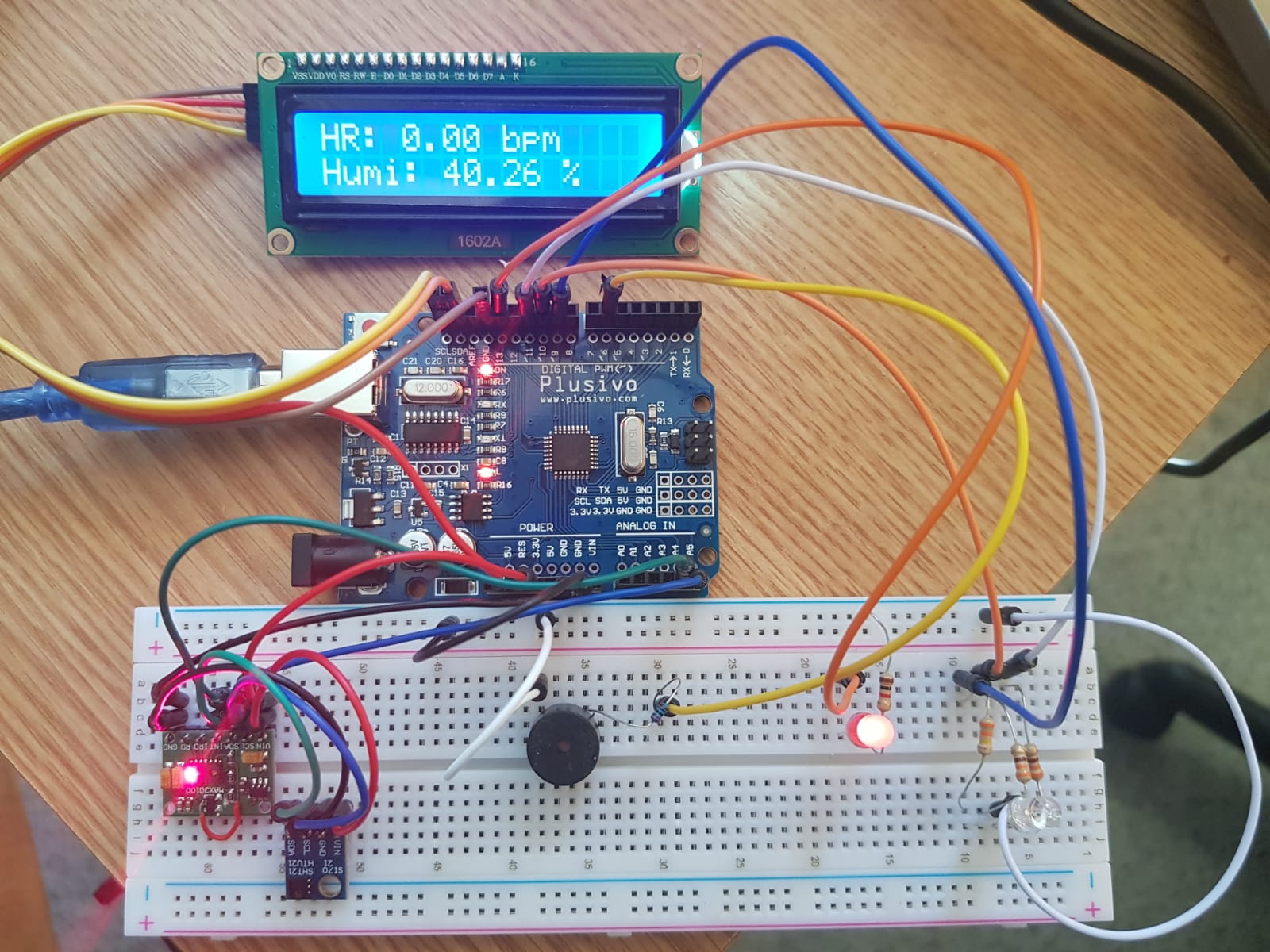

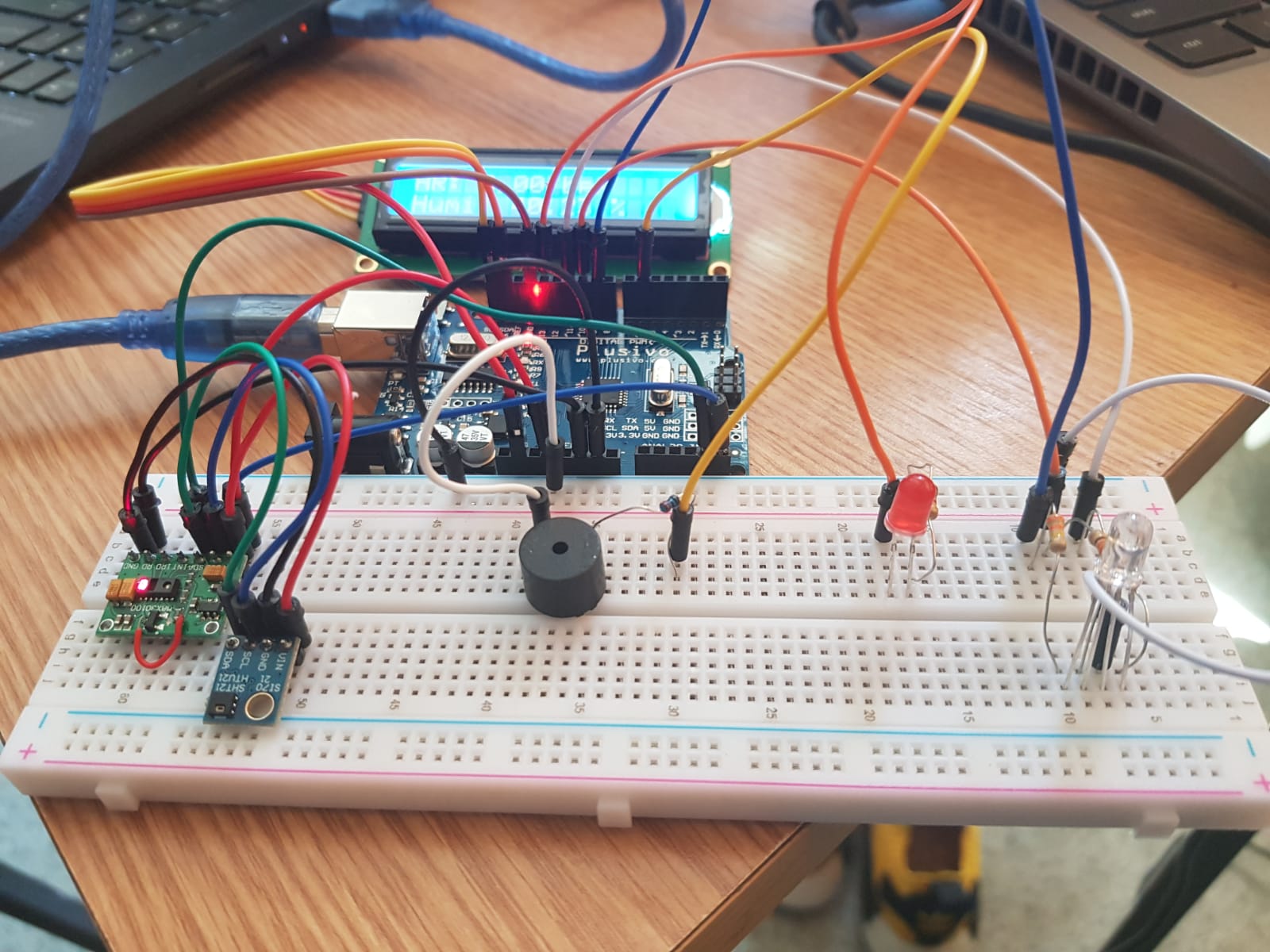

Circuit final
Demo
Accesand acest link puteți găsi un demo pe YouTube in care prezint funcționalitățile proiectului.
Concluzii
Acest proiect m-a facut sa invat mai multe despre cum pot crea un dispozitiv cu utilitate practica folosind un microcontroller si cum pot programa un ansamblu de piese pentru a ajunge la rezultatul dorit.
De asemenea, am invatat ca este foarte important sa citesti cu atentie datasheet-ul componentelor pe care doresti sa le comanzi pentru a te asigura ca sunt compatibile cu microcontroller-ul folosit. In cazul meu, a fost nevoie de pasi suplimentari pentru a asigura compatibilitatea, respectiv divizorul de tensiune pentru LCD si jumper-ul lipit pe senzorul de puls.
Download
Jurnal
- 2.05.2022 → alegerea proiectului
- 9.05.2022 → schema bloc
- 10.05.2022 → pagina wiki - milestone 1
