Music LED Strip Light Show

Introducere

Addressable RGB light strip controller that reacts to music from a microphone, with light show presets controlled through Bluetooth by an app.

Descriere generală

Schema bloc

The arduino reacts to music using microphone by controlling an addressable RGB LED strip. Different light show presets can be selected through an Android app

Hardware Design

Part list:

Arduino Uno
Breadboard
ARGB light strip
microphone module
Bluetooth module
wires

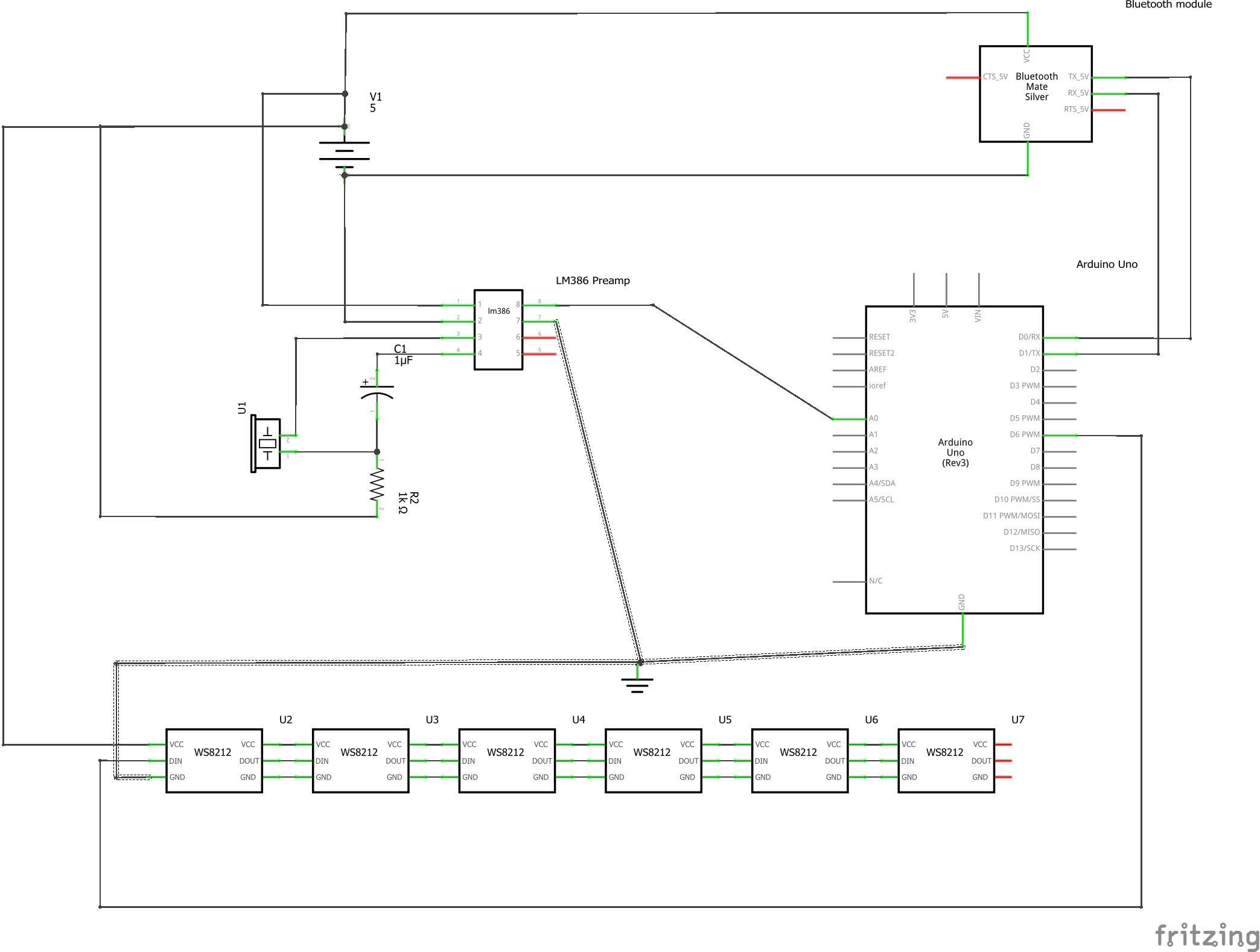

Schema electrica

Software Design

Am folosit librariile FastLED si FHT. Arduino-ul ia semnalul de la microfon si il imparte in octave, iar apoi il transforma in diferite efecte pe led strip.

Rezultate Obţinute

Dispozitivul are 2 tipuri de efecte, unul asemanator cu un VU meter, iar celalalt arata o culoare in functie de componentele sunetului (highs, mids, lows). Sunetele inalte sunt mapate pe albastru, cele mijlocii pe verde, iar cele albastre pe rosu. Cu o aplicatie pe Android se poate schimba intre ele prin bluetooth.

Download

cod.zip

Jurnal

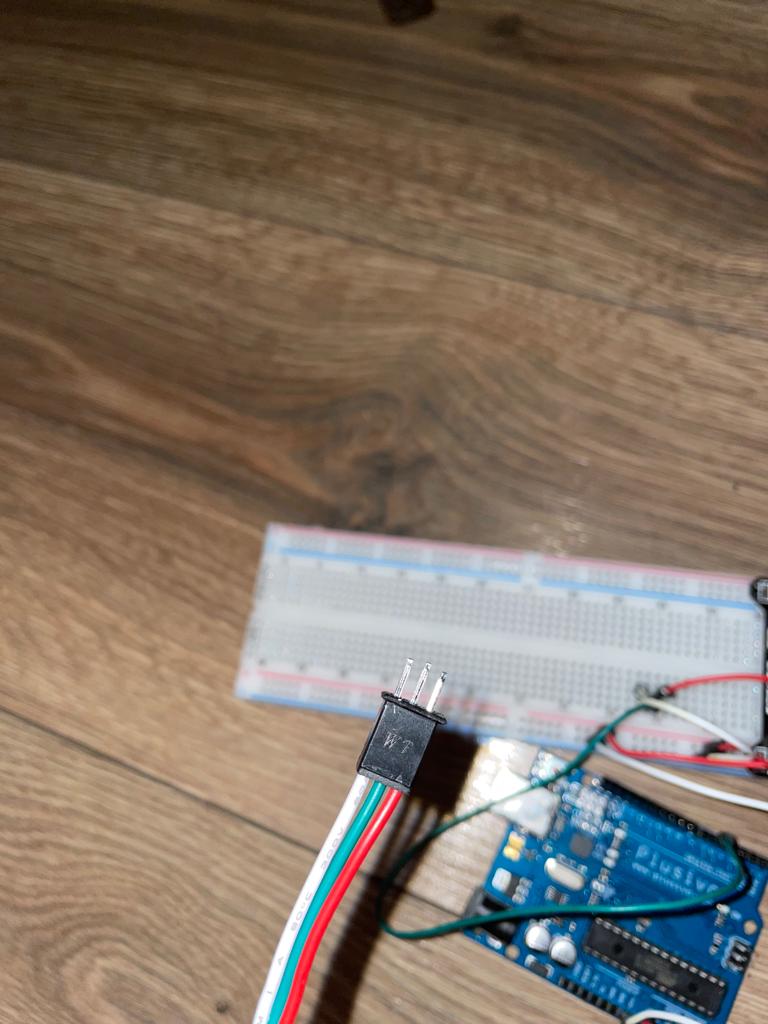

Intai am taiat marginile conectorului de la led strip ca sa il pot baga in breadboard. Apoi, dupa 2 ore de debugging, am realizat ca banda nu se aprinde pentru ca a venit cu conectorul lipit la data out in loc de data in. L-am mutat pe partea cealalta.
