Autor: Radu-Leonard Rica

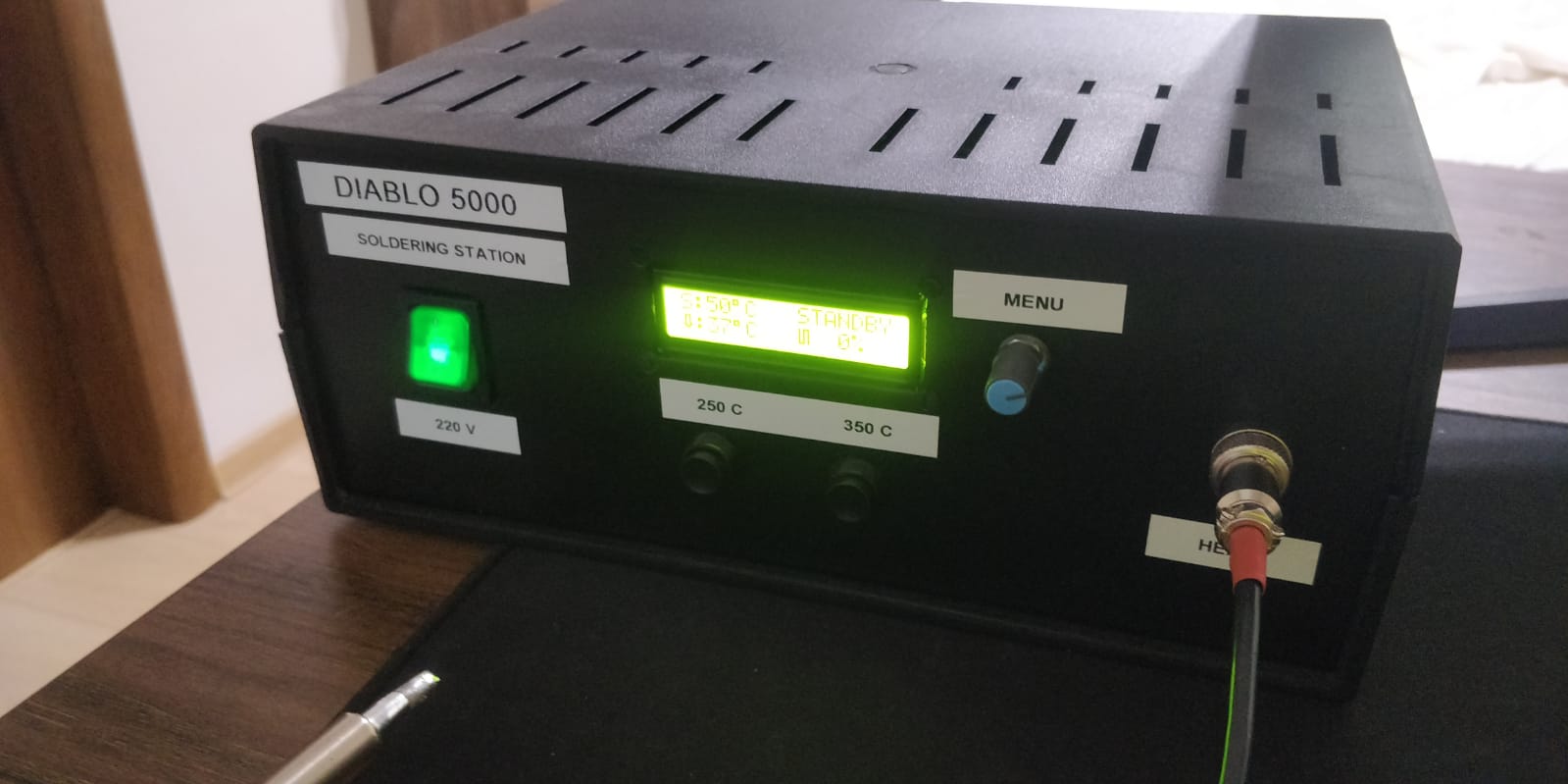

Proiectul are ca obiectiv implementarea unei statii programabile de lipit.
Statia va afisa temperatura letconului in timp real pe un LCD,
va avea un meniul navigabil din encoder rotativ si 3 butoane programabile din meniu.

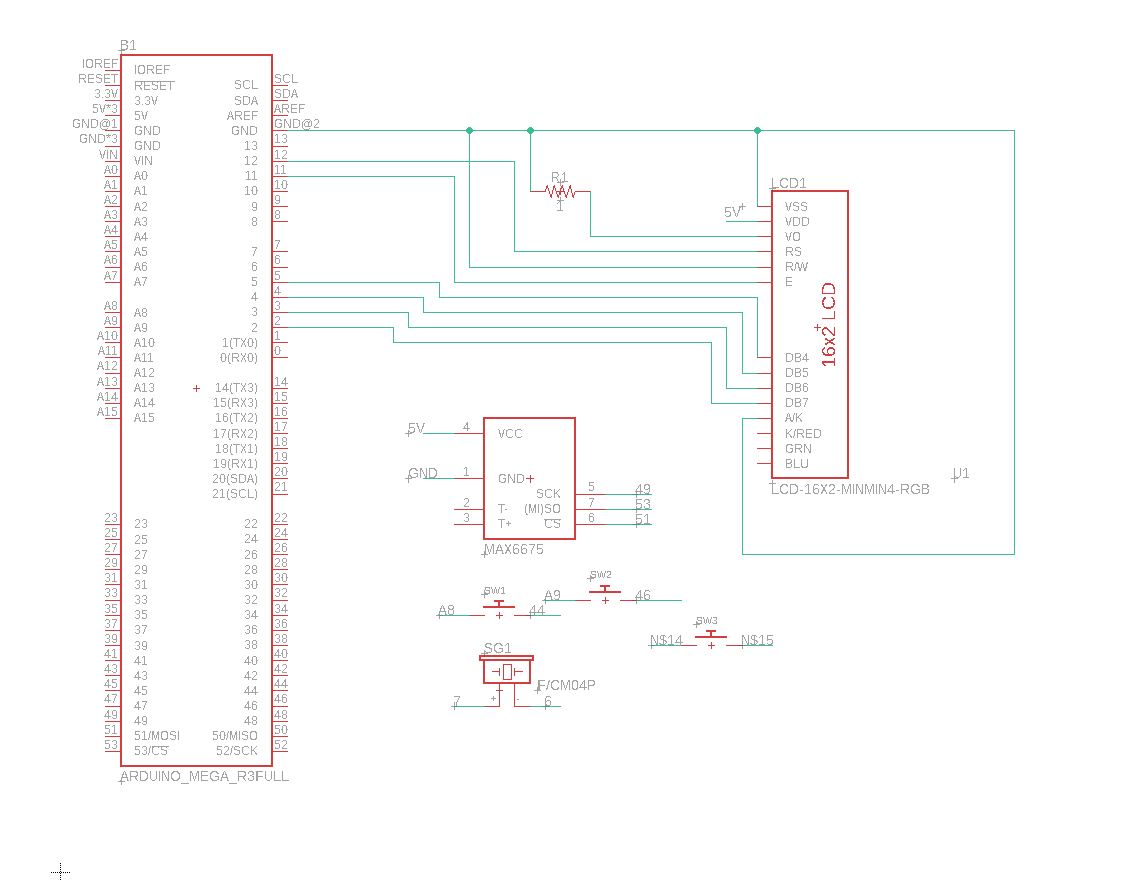

Am conectat LCD-ul prin conexiune paralela.
Am conectat 2 butoane si encoderul rotativ, cu care setam temperatura.
LCD-ul afiseaza implicit o pagina cu informatii(temperatura currenta, temperatura setata, procentul de putere).
La apasarea lunga a encoderului rotativ se deschide un meniu de setari in care putem modifica daca vrem ca buzzerul sa fie activ sau nu.
Pentru a termostata temperatura letconului am folosit algoritmul PID.
Am comandat lectonul cu ajutorul unu MOSFET IRLB8743PbF.
Citirea temperaturii am facut-o din senzorul(termocupla K) din letcon cu ajutorul unui modul MAX6675 prin SPI.
Cand ajunge la temperatura setata, statia ne anunta printr-un mesaj sonor generat de buzzer.
