Chitara electrica cu efecte
Autor
Introducere
Scopul acestui proiect este acela de a realiza un prototip de chitară electrică modificată astfel încât să poată îndeplini multiple funcționalități specifice unei pedale/amplificator. Printre acestea se numără posibilitatea de a face trecerea între două moduri(lead și rythm) și de a activa/dezactiva funcționalitatea de loop.
Descriere generala

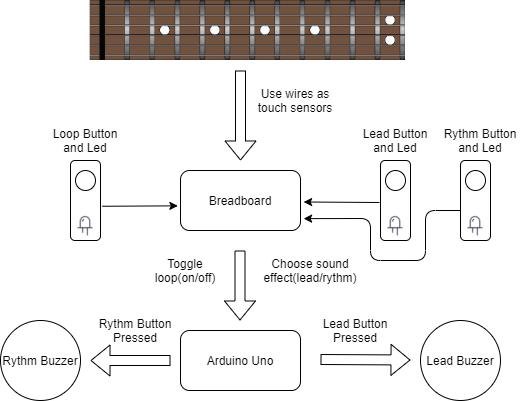

Schema bloc
- Fretboard:
- Construit din carton, are la bază ideea de capacitive touch(firele sunt folosite pe post de senzori).
- Conectez fiecare fir pe fret-ul corespunzător.
- Breadboard
- Face legătura dintre fretboard și Arduino.
- Pe el voi atașa butoanele care declanșeaza semnalele corespunzătoare(pentru fiecare din efecte și pentru loop) și aprind ledurile aferente.
- Arduino
- În funcție de semnalul primit de la fretboard va genera sunetul corespunzător.
- În funcție de semnalul primit de la unul din butoanele de efecte, va activa/dezactiva funcția de loop și va trimite sunetul la buzzer-ul corespunzător.
Hardware design
Piese necesare
| Nume | Numar piese |
|---|---|
| Arduino Uno R3 | 1 |
| Buzzer | 2 |
| Butoane | 3 |
| Led-uri | 3 |
| Fire tata-tata | - |
| Breadbord | 1 |
Software Design
Rezultate Obţinute
Concluzii
Download
Jurnal
Bibliografie/Resurse
