Roxana-Andra NIŢU (78654) - Laser Harp

Autorul poate fi contactat la adresa: Login pentru adresa

Introducere

Proiectul Laser Harp consta in construirea unei harpe cu corzi virtuale reprezentate prin fascicule de lumina si, respectiv, cate o celula fotoreceptoare corespunzatoare.

Ideea a fost preluata din Room of Inspiration si mi se pare interesant sa proiectez o harpa care scoate note muzicale la intreruperea fasciculelor de lumina.

Descriere generală

Proiectul meu va avea 8 corzi virtuale cate una pentru fiecare nota din gama. La intreruperea unui fascicul de lumina cu mana se va auzi la difuzor o nota muzicala.

Vor exista 2 butoane pentru a schimba octavele pe care va canta harpa(3-4 octave). Dintre cele 2 butoane unul care va schimba sunetele muzicale intr-o octava inferioara si al doilea care va schimba sunetele intr-o octava superioara.

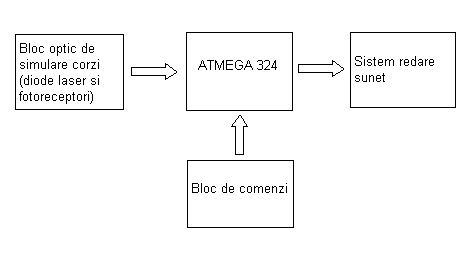

Schema Bloc:

Hardware Design

Lista de piese:

Componenta Bucati Pret
Dioda laser 8 4,5 lei
Fotorezistenta 8 1 leu
Rezistenta de 1,2 kΩ 8 0,5 lei
Rezistenta de 4,7 kΩ 2 0,5 lei
Butoane 2 2,5 lei
Fire mama-mama 2 7,5 lei
Set de fire de 1 metru 1 5 lei
Difuzor 1 16 lei
Modul de amplificare 1 36 lei
Potentiometru de 10k 1 5 lei
Sir de pini 2 1 leu

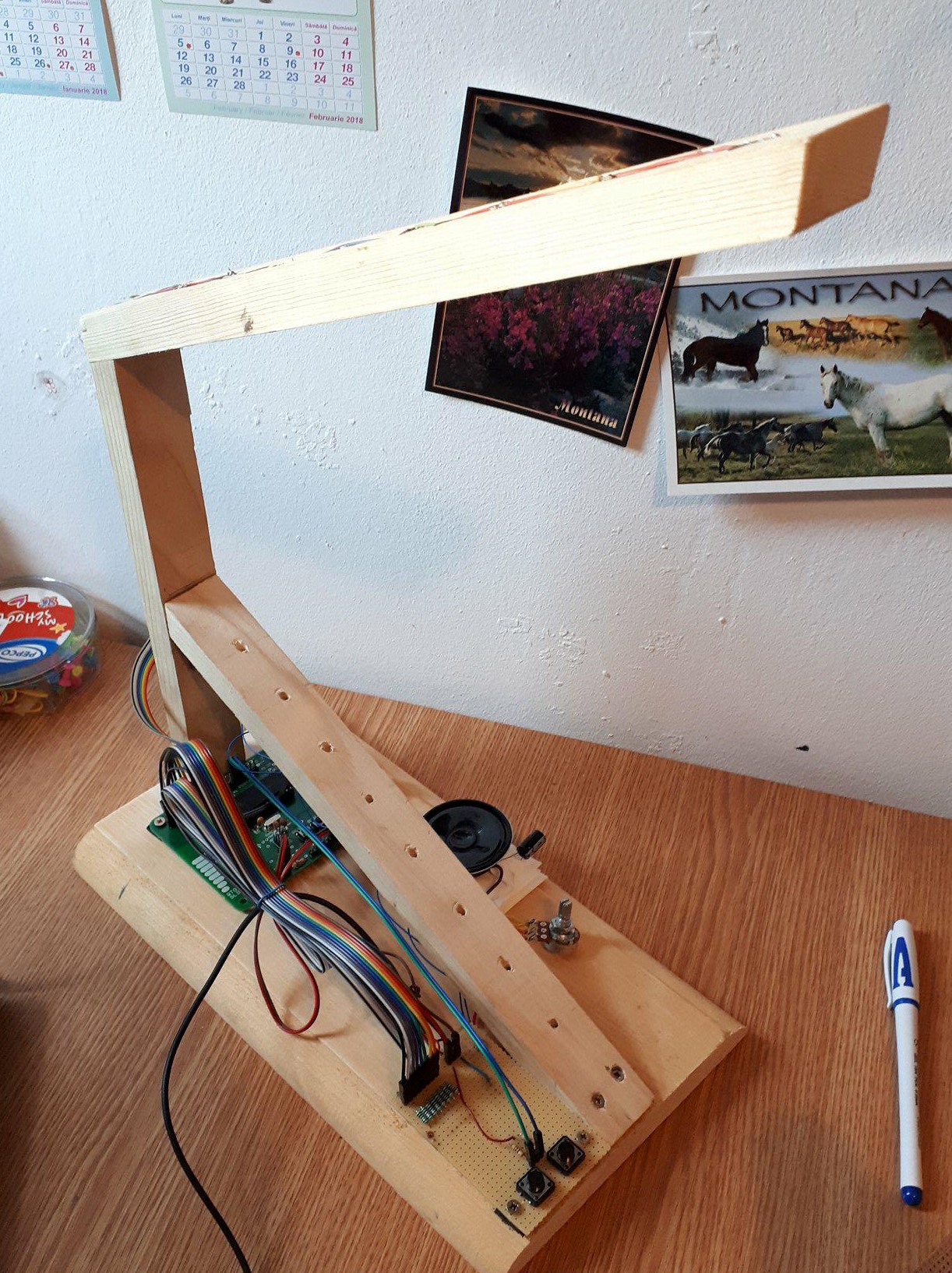

Un cadru de lemn in forma de trapez isoscel 1 20 lei

Schema electrica:

Software Design

  • Mediu de dezvoltare: WinAVR
  • Codul implementat se afla intr-un singur fisier harpa.c
  • Implementare: Am creat o matrice cu frecventele notelor celor 4 octave. Atunci cand un fasciculul de lumina este intrerupt masor daca valoarea tensiunii a scazut sub pragul setat de mine. Am 2 butoane unul pentru a trece la o octava superioara si celalalt pentru a trece la o octava inferioara si pentru acestea 2 mi-am declarat o variabila globala octava in care la apasarea primului buton o incrementez si la apasarea celui de al doilea buton o decrementez.

Rezultate Obţinute

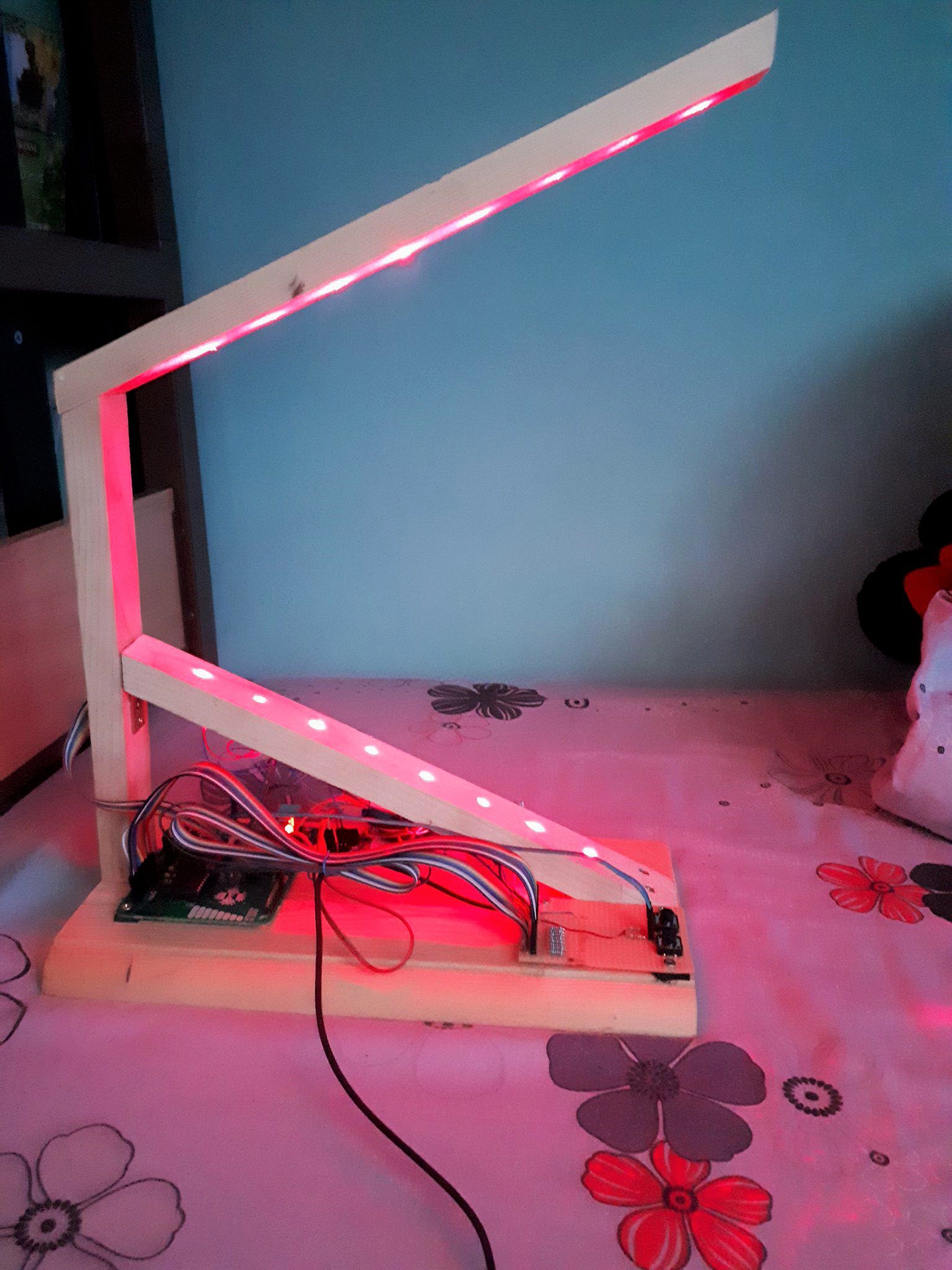

Harpa este functionala si numai buna de cantat la ea :)

Concluzii

A fost un proiect foarte interesant, m-am gandit sa aduc ceva nou la aceasta idee si am schimbat forma clasica a ramei ca sa semene mai mult cu o harpa, a iesit bine, dar am muncit mult mai mult sa fixez fiecare laser sa loveasca fotorezistenta. A fost o experienta frumoasa si consider ca am invatat destul de multe informatii noi.

Download

Arhiva cu fisierul sursa, Makefile-ul si README.

nitu_roxana-andra_335cc.zip

Jurnal

* 5 mai: realizarea cadrului de lemn in forma de harpa

* 7 mai: achizitionare fotorezistente

* 10 mai: achizitionare piese pentru harpa: diode laser de 5V, in loc de 3V cum era prevazut intial in schema electrica

* 19 mai - 22 mai: realizarea hardware-ului si software-ului pentru harpa

* 23 mai - 25 mai: TODO: invata sa canti!
