Marius-Andrei BÎNĂ (78375) - Chrome Dino

Autorul poate fi contactat la adresa: Login pentru adresa

Introducere

Acest proiect propune implementarea jocului cu dinozaurul de pe Google Chrome

  • Scopul proiectului: O mai buna intelegere a materiei si sper ca o sa fie distractiv
  • Ideea de la care am pornit: Imi cautam un model de proiect pentru PM si a cazut netul ^_^
  • Utilitate: Pentru mine dar si pentru altii o sa fie un joc interesant

Descriere generală

O schemă bloc cu toate modulele proiectului vostru, atât software cât şi hardware însoţită de o descriere a acestora precum şi a modului în care interacţionează. Ca o descriere generala, jocul este bine-cunoscut, presupune personajul nostru, dinozaurul (ramane de vazut ce nume ii voi da ^_^) mergand automat in mediul de joc din ce in ce mai repede, misiunea utilizatorului este sa foloseasca butoanele fie pentru a sari, fie pentru a se apleca.

Hardware Design

Lista de piese

Denumire Număr
PCB 1
Componente de baza 1
Butoane 4
LCD Nokia 5110 1
Placa de prototipare 1

Software Design

Descrierea codului aplicaţiei (firmware):

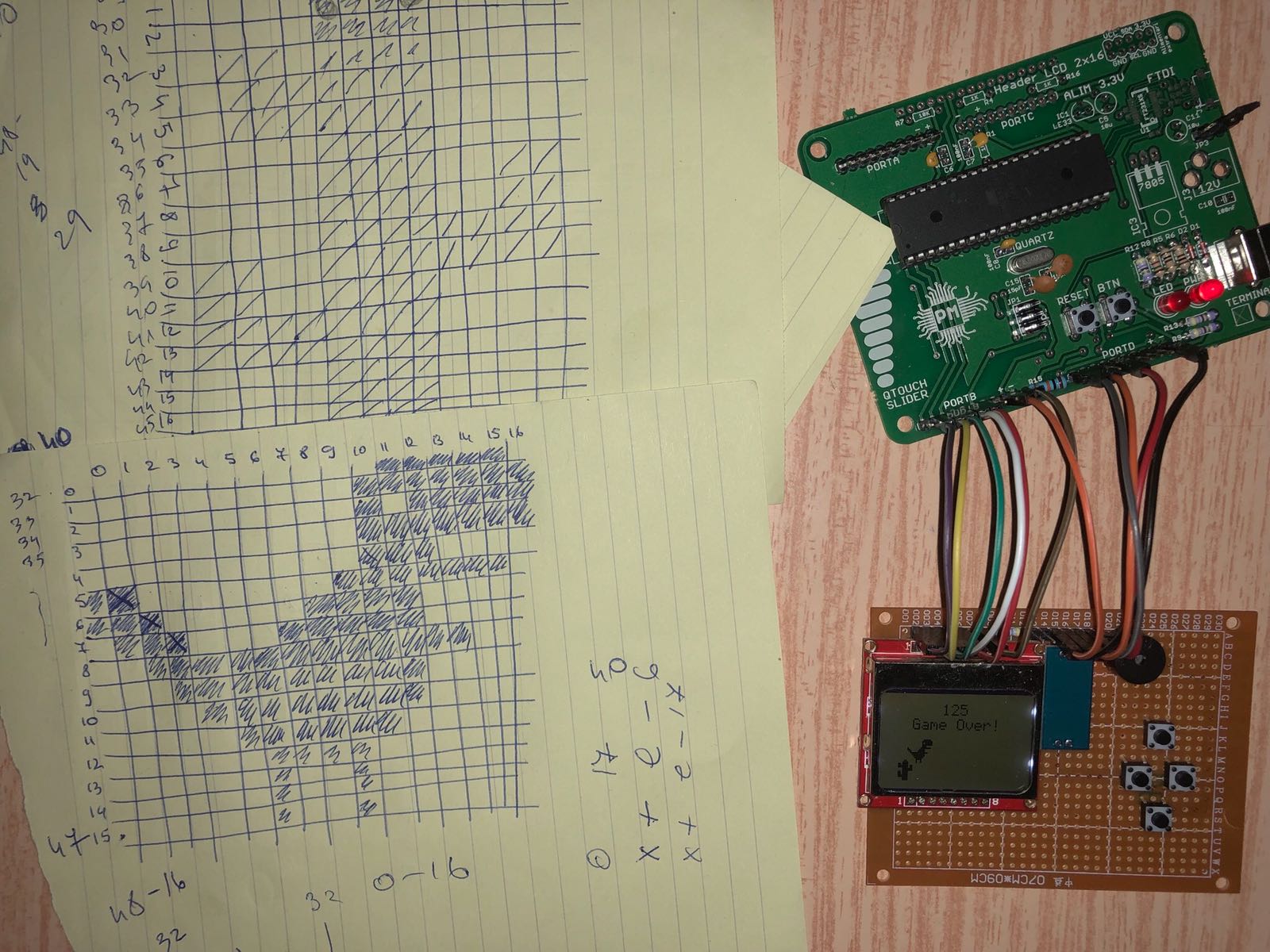

  • Design: Atat dinozaurul cat si cele doua modele pentru cactusi au fost hardcodate initial pixel cu pixel, apoi am facut cate o functie pentru fiecare ce primeste coltul stanga jos si deseneaza respectiva figura (Se poate vedea in prima poza design-ul initial). Tipul de cactus care apare intr-un anumit loc este ales random (mod 2).
  • Intreruperi si scene: Folosesc 4 flaguri care sunt setate in ISR in functie de scena curenta si butonul apasat, scenele sunt Main_Menu, Game_Level_1, Game_Level_2 si Game_Over.
  • Coliziuni: Coliziunile intre cactusi si dinozaur sunt simplificate folosind hit-box-uri sub forma unor dreptunghiuri, astfel verificarea se face intr-un singur if
  • Scorul: Scorul creste cu 25 pentru fiecare saritura care are succes si dinozaurul ramane in viata, este afisat mereu in partea de sus, dar si la finalul jocului
  • Miscarea si nivele: Sunt doua nivele de dificultate care variaza viteza cu care se deplaseaza atat cactusii, cat si dinozaurul in timpul sariturii

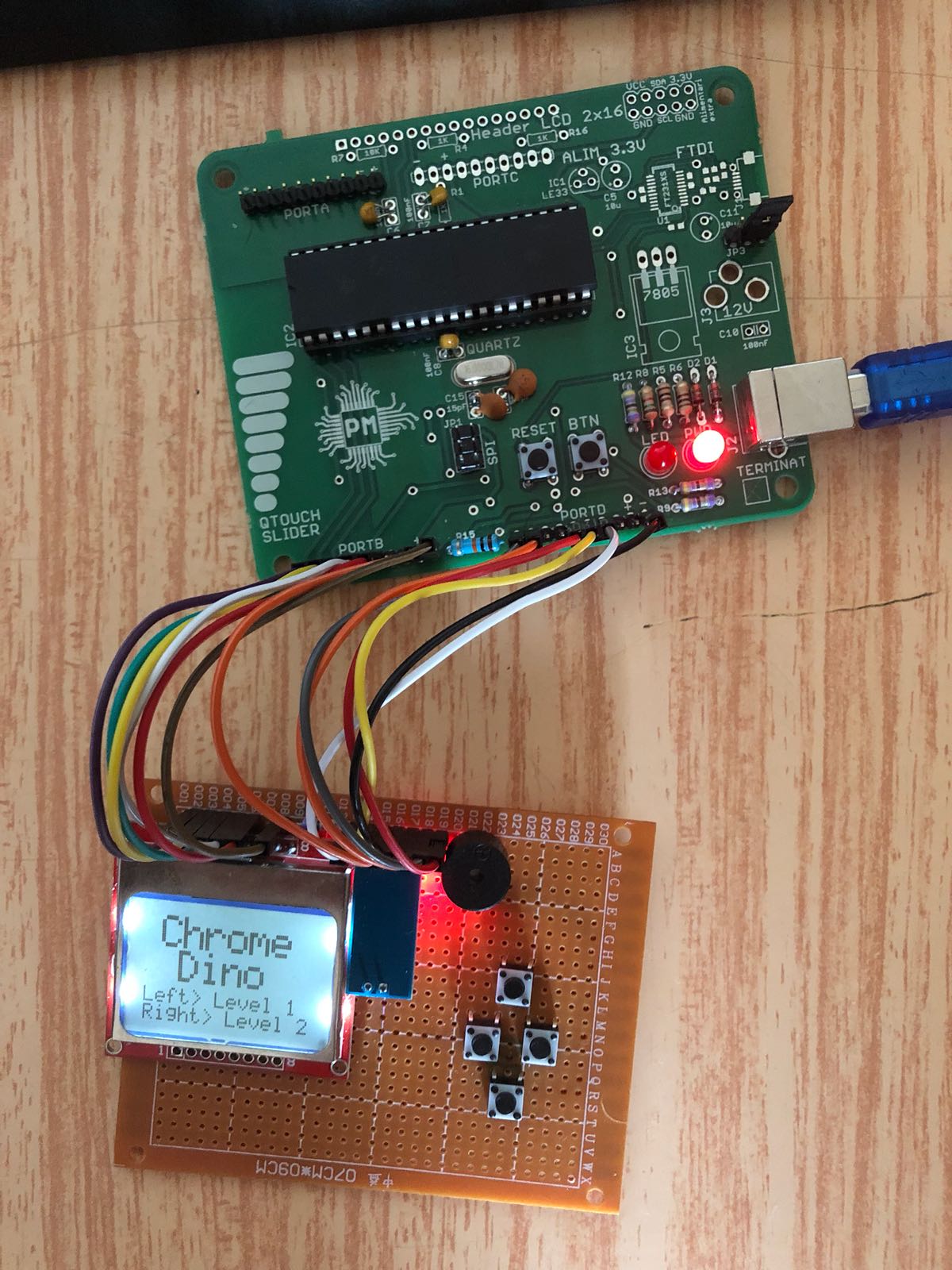

Rezultate Obţinute

Concluzii

* Un proiect per total interesant, am avut ceva probleme cu placa de baza initial ca nu o vedea laptopul, dar pana la urma a iesit bine * De lipit n-a fost asa greu ( in afara firelor de pe spate m( ) si toate lipiturile au fost bune din start * Partea de software a fost ok, m-am ajutat de o biblioteca externa pentru display, care a fost foarte utila

Download

Jurnal

  • Placa de baza terminata (8.05)
  • Cumparare componente specifice proiect (12.05)
  • Lipire componente pe placa de test (16.05)
  • Testare componente (butoane, buzzer, display) (17.05)
  • Implementare soft (21.05)
  • Obtinere scor cat mai mare (22.05) LOL LOL

Bibliografie/Resurse

Nume Link
Eagle Eagle Download
Datasheet ATMega324 ATMega324
Datasheet LCD Nokia Data_Nokia5110
Schema electrica ATMega324 Cablaj
Biblioteca Nokia5110 Nokia5110 library
  • Documentația în format PDF
