Home Alarm este un dispozitiv folosit pentru asigurarea securitatii unei locuinte. Scopul lui este de a alerta printr-un semnal sonor patrunderea intr-o incapere a unei persoane neautorizate. Dispozitivul permite optiuni de activare sau dezactivare ale alarmei prin introducerea unei parole, precum si posibilitatea schimbarii acesteia. Consider ca acest dispozitiv este unul foarte util, intrucat este simplu de folosit de catre oricine si permite pastrarea in siguranta a bunurilor dintr-o locuinta.

Schema bloc:

Pe langa componentele de baza vor fi necesare urmatoarele:

• un LCD, unde vor fi afisate mesaje;
• un keypad care permite introducerea / schimbarea parolei
• un buzzer pentru emiterea unui semnal zgomotos la declansarea alarmei (semnalata de apasarea unui buton)
• led verde si rosu pentru semnalarea introducerii corecte/ incorecte a parolei
• senzor de miscare, pentru declansarea alarmei

Lista de componente:

Schema electrica:

Initial alarma este dezactivata si avem optiunea apasarii tastei “A” pentru activare. Parola initiala este 1234. Daca alarma este declansata de senzorul de miscare, se va emite un semnal sonor de catre buzzer si se vor aprinde led-urile rosii. Utilizatorul are un timp de 30 secunde pentru introducerea parolei. Daca parola este introdusa gresit, semnalul sonor continua sa fie emis. Daca parola este introdusa corect se vor aprinde led-urile verzi, iar alarma va fi dezactivata.

Avem posibilitatea de a schimba parola prin apasarea tastei ”#”. Pentru confirmarea schimbarii parolei se apasa tasta “B”. Parola poate fi schimbata doar daca alarma este dezactivata.

Cateva din functiile folosite pentru implementarea software: changePassword() - functie folosita pentru schimbarea parolei; readPassword() - functie folosita pentru verificarea introducerii corecte a parolei cand alarma este declansata; detectMove() - functie folosita pentru detectarea miscarii;

Butoanele vor fi folosite pentru oprirea/ pornirea buzzer-ului in timpul declansarii alarmei (zgomotul nu e prea placut :) )

Mediul de dezvoltare: Atmel Studio

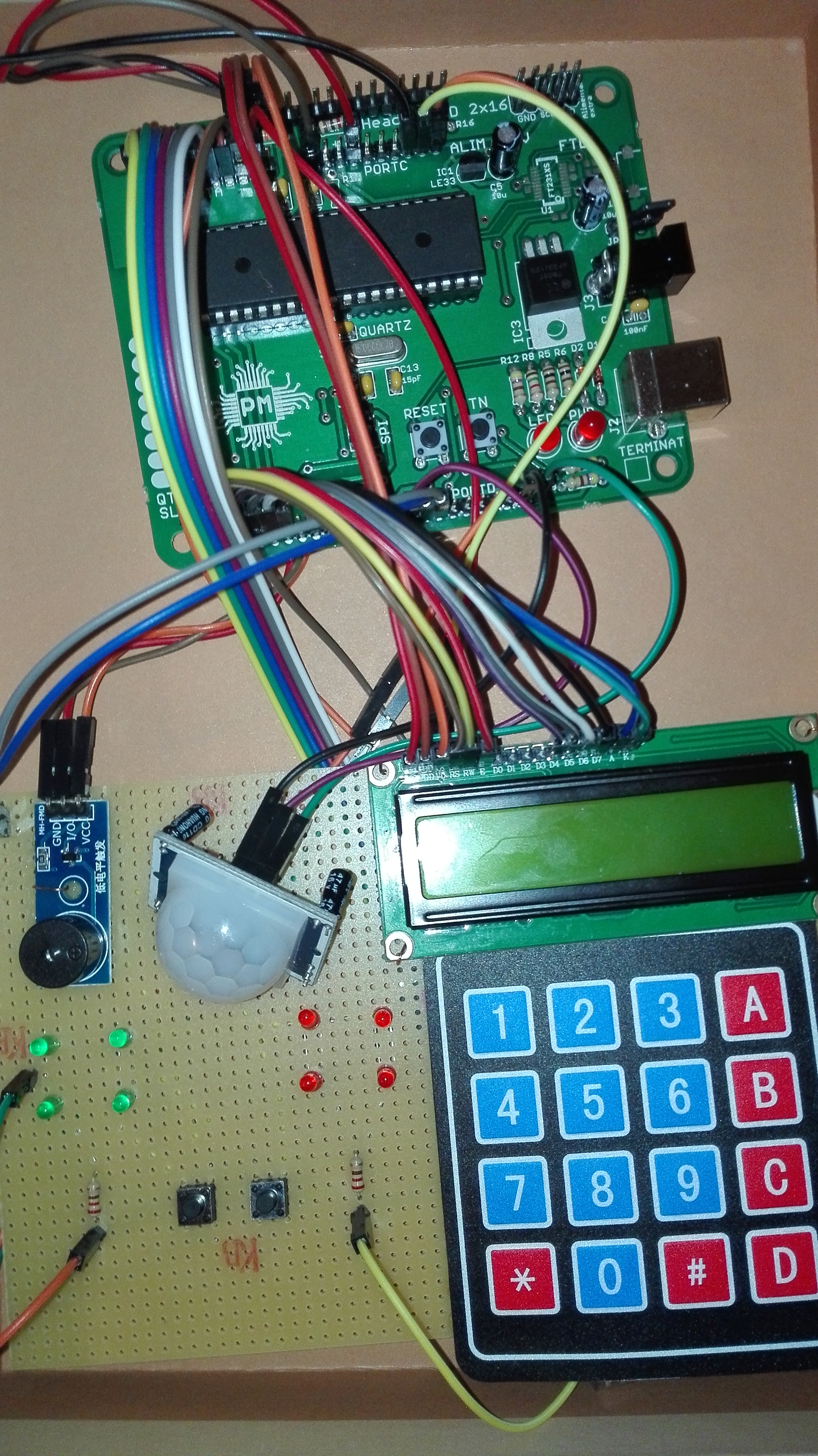

In finalul proiectului am obtinut o alarma functionala.

Proiectul a fost unul interesant de implementat. Sunt multumita de ceea ce am realizat in final, o alarma aproximativ functionala. Am avut ceva batai de cap cu gasirea componentelor potrivite pentru placa, dar dupa cateva drumuri la Optimus totul a fost ok.

Acest proiect m-a invatat atat sa lipesc componente si sa le conectez, cat si sa inteleg cum functioneaza acestea. Cea mai mare realizarea a fost ca am reusit performanta de a nu arde nicio componenta si ca am reusit sa fac ceva functional.

Recomandari pentru implementarea acestui proiect pe viitor: aranjarea mai ordonata a firelor, utilizarea unui al tip de senzor de miscare si inlocuirea buzzerului cu ceva mai putin zgomotos(senzorul de miscare detecteaza miscarea pe o distanta prea mare (de la 3 pana la 7 metri), iar buzzerul este destul de deranjant).

proiect_pm_-_alarma.zip - Aceasta nu este varianta finala a codului :)

• Achizitionarea componentelor de baza

• Lipirea pieselor

• Achizitonarea pieselor auxiliare
• Lipirea si testarea individuala a functionalitii componentelor:

  • led-uri

  • butoane

  • LCD

  • buzzer

  • keypad

  • buzzer

  • senzor de miscare

• Implementarea software


• Datasheet: doc8272.pdf

• Laboratoarele 1,2,3

• 4x3-matrix-keypad-interface-avr-tutorial

• senzorul-de-prezenta-hc-sr501-si-arduino.html

• interfacing-lcd-16x2-in-4-bit-mode-with-atmega-16-32-
