Prin acest proiect doresc realizarea jocului Tic-Tac-Toe pe un LCD.

Jocul va avea 2 moduri in care se poate juca si anume:

1. singleplayer (impotriva CPU);
2. multiplayer (impotriva altui jucator);

Incercand sa imi gasesc un proiect la care as dori sa lucrez cu drag, mi-am adus aminte cat de mult jucam acest joc, X si 0, cand eram mic. Asa ca am zis, de ce nu?, sa realizez acest joc.

Scopul acestui joc este de recreere, iar atunci cand este jucat in modul multiplayer sa fe luat ca si o competitie intre cei 2 jucatori.

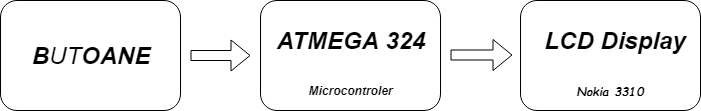

Prin intermediul a 6 butoane, 4 dintre ele reprezentand sagetile si 2 pentru functiile selct si back, jucatorul se va putea deplasa prin meniu si pe tabla de joc.

Lista de piese:

1. piese de baza
2. Display LCD SPI de 2.8”
3. Butoane
4. Rezistente
5. Fire(mama-mama)
6. Stabilizator tensiune 5V → 3.3V
7. Translator de nivel logic 5V → 3.3V

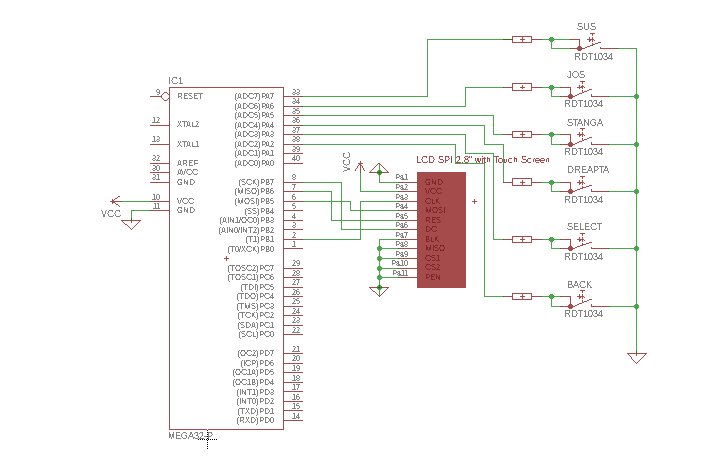

Schema Electrica:

Am folosit urmatoarele programe:

1. Sublime Text - editare surse
2. Windows PowerShell - compilat
3. HIDBootFlash - urcat .hex pe microcontroller

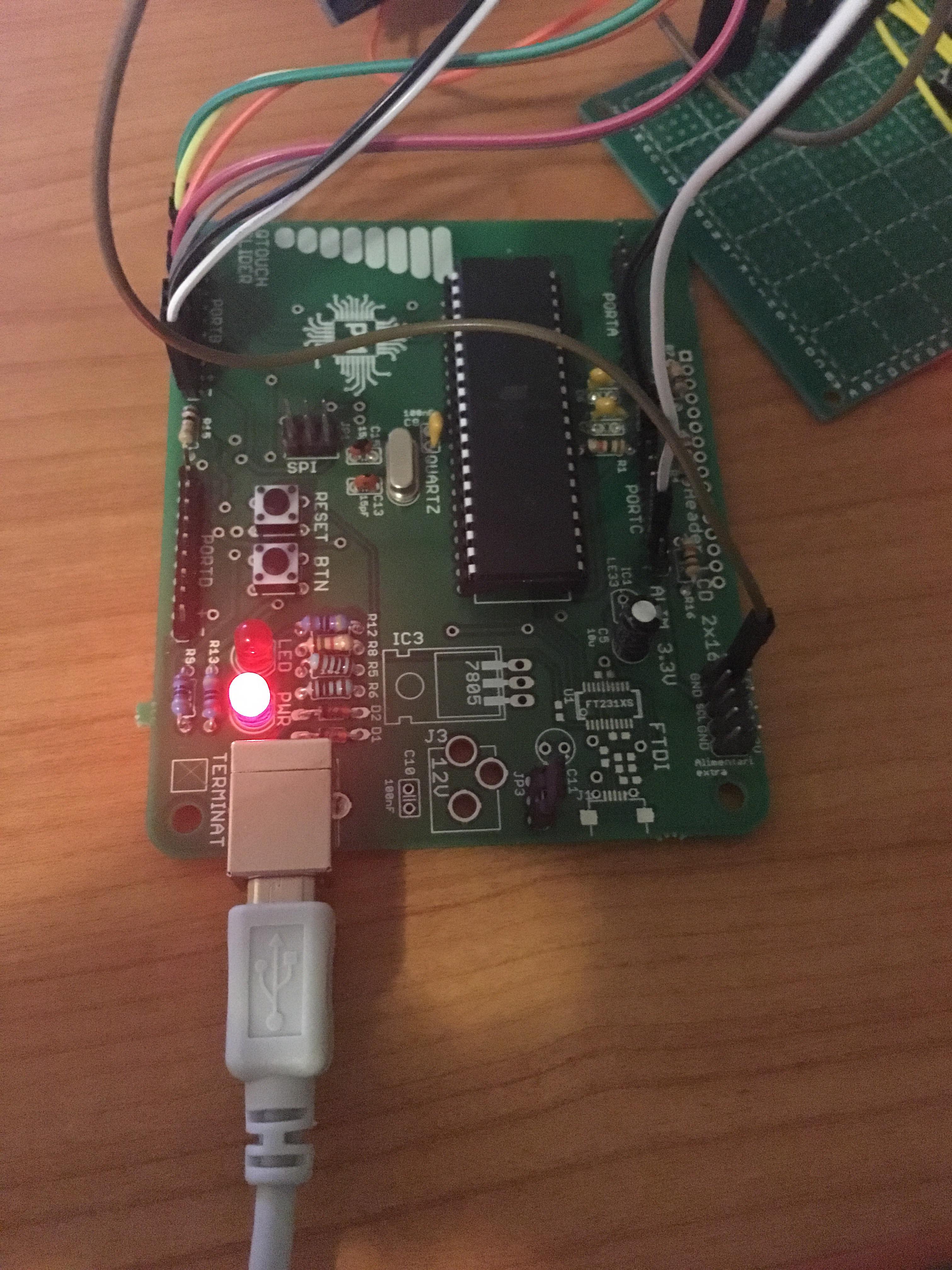

Placuta de baza:

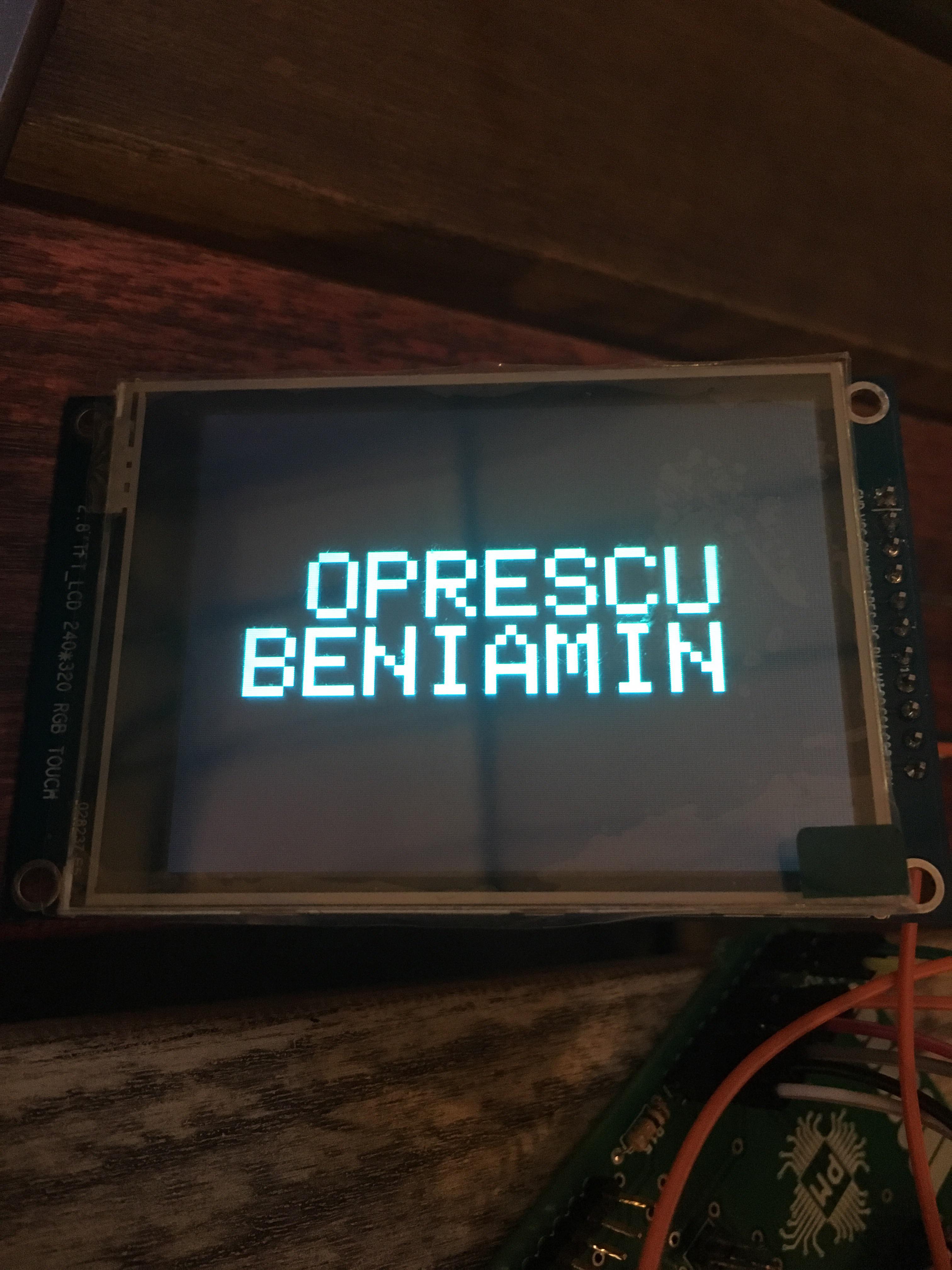

Am implemantat afisarea pe LCD:

Chiar daca ma avut ceva batai de cap in realizarea acestui proiect, sunt multumit ca am reusit sa vad ce inseamna implemantarea unui joc, atat hardware cat si software.

Arhiva: oprescu_beniamin_332ca.zip (Beniamin)

1. 12.04.18: Stabilirea temei de lucru.
2. 19.04.18: Cumparare pachet piese de baza + 2 placute PM2018.
3. 21.04.18: Realizarea paginii de wiki
4. 26.04.18: Lipire mare parte a componentelor + cateva rezistente in plus
5. 03.05.18: Lipirea ultimelor componente ramase.
6. 05.05.18: Realizarea schematic.
7. 16.05.18: Terminarea placutei de baza si punerea bootloaderului.
8. 20.05.18: Montarea tuturor componentelor.

Resurse Software:

https://community.atmel.com/projects/ili9341-library-drive-22-tft-displayderived-adafruit-tft-library-ili9340-type-controller

http://winavr.sourceforge.net/

https://www.obdev.at/products/vusb/bootloadhid.html

Resurse Hardware:

https://www.optimusdigital.ro/ro/

http://cs.curs.pub.ro/wiki/pm/cablaj/proiect2018
