Alin-Ionuţ VELICAN (78432) - Home Automation
Autorul poate fi contactat la adresa: Login pentru adresa
Descriere
Dispozitiv cu ajutorul caruia se poate vizualiza temperatura in timp real si se pot controla diferite dispozitive cu ajutorul unor relee
Introducere
Prezentarea pe scurt a proiectului:
Afiseaza temperatura in timp real si permite controlarea unor dispozitive cu ajutorul unor relee. Toate functionalitatile sunt intermediate printr-o interfata web
Scopul: usurarea modului de interactiune cu dispozitivele din casa
Cred ca este util pentru ca permite utilizatorilor o interactiune mai facila cu dispozitivele din casa

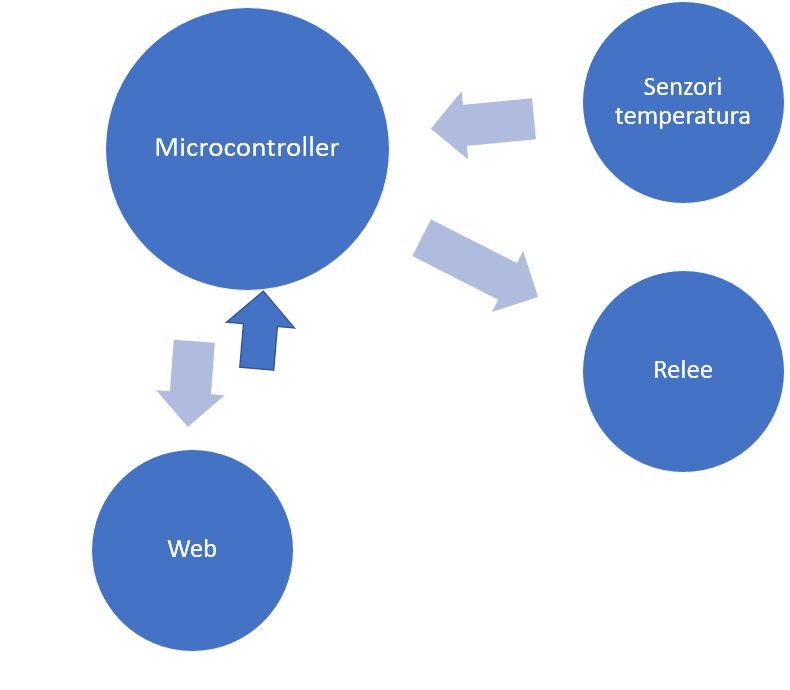

Descriere generală
Achizitia de date se realizeaza cu ajutorul placutei obligatorii, iar de aici datele ajung prin interfata seriala la un Raspberry PI, pe care exista serverul web.
De la interfata web comanda pentru relee este transmisa inapoi la placuta tot prin seriala
Hardware Design
Piese necesare:
listă de piese de baza sugerata
senzori temperatura
relee
Raspberry Pi
LCD nokia
Are pe traseele de semnal rezistente de 2.2kohm si 3.3 kohm pentru trecerea din semnal de 5v in semnal de 3.3v.
Alimentarea e separata, cu un regulator de 3.3v
tastatura

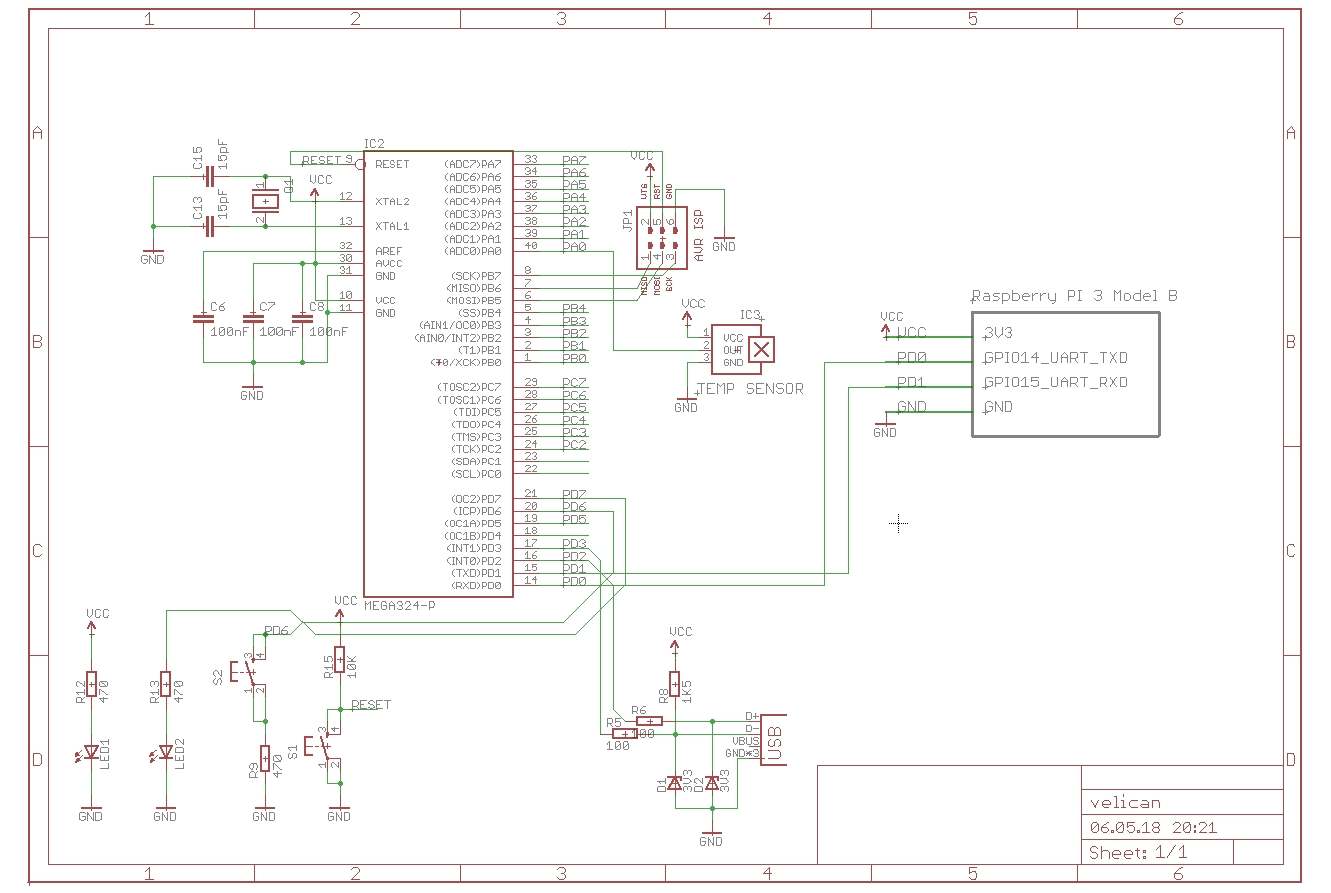

Schema electrica
Software Design
mediul de dezvoltare Atmel Studio 7
AVRDude
PC → placuta - programmer de tip USBASP conectat la pinii SPI ai placutei
pana la urma am renuntat la ideea de interfata web si raspberry si interfata este doar un ecran nokia si o tastatura :)
utilizatorul poate vedea temperatura pe ecran
poate seta o temperatura maxima dupa care se declanșeaza releul
Folosesc un senzor de temperatura ds18b20, cu comunicatie pe un fir, si am folosit pentru el biblioteca ds18b20.h
Folosesc un lcd de nokia 5110 cu ajutorul bibliotecii nokia5110.h
Apasand tasta 1, se poate modifica triggerul, introducand un numar de 2 cifre
Cand temperatura trece de trigger, pe ecran apare “warning is on” si se declansaza releul
Tastatura are 4 linii si 3 coloane si tasta apasata se afla dupa formula (linie - 1)* 3 + coloana
Rezultate Obţinute
Se pare ca in loc de mareata interfata web :)) m-am limitat la un mai practic ecran si la o tastatura
Interactiunea utilizatorului cu Dispozitivul: utilizatorul introduce o temperatura si daca este depasita se va declansa un releu
Evident pe acel releu se poate conecta ceva la o tensiune 220V deci intr un fel chiar poate exista o utilitate pentru el,
de exemplu acum cum vine vara setam o temperatura de 30 de grade si daca este depasita pornim aerul conditionat
Concluzii
Ideea initiala a fost sa fac ceva mai interesant, dar se pare ca m-am supra evaluat in ceea ce priveste aceasta materie :), asa ca am ramas la ceva mai simplu
Download
Jurnal
alegerea proiectului
milestone 1
schema electrica
realizarea placutei de baza
schimbare de plan :)
cumparat LCD, butoane si fire si tastatura
implementare hardware
implementare software
documentatie finala
===== Bibliografie/Resurse =====
Listă cu documente, datasheet-uri, resurse Internet folosite, eventual grupate pe Resurse Software şi Resurse Hardware.
Documentația în format
PDF
