Ideea proiectului o reprezinta implementarea jocului 2048, folosind un accelerometru pentru control si un LCD pentru afisaj.

Scopul acestuia este amuzamentul. Il consider util deoarece este o metoda buna de relaxare si de a tine mintea antrenata, iar controlul acestuia cu ajutorul accelerometrului il va face mai interesant.

Schema bloc

Jucatorul va putea muta patratelele prin miscarea accelerometrului in directia dorita.

Lista piese:

1. PCB
2. Modul Accelerometru si Giroscop MPU6050
3. LCD SPI
4. Pachet componente de baza

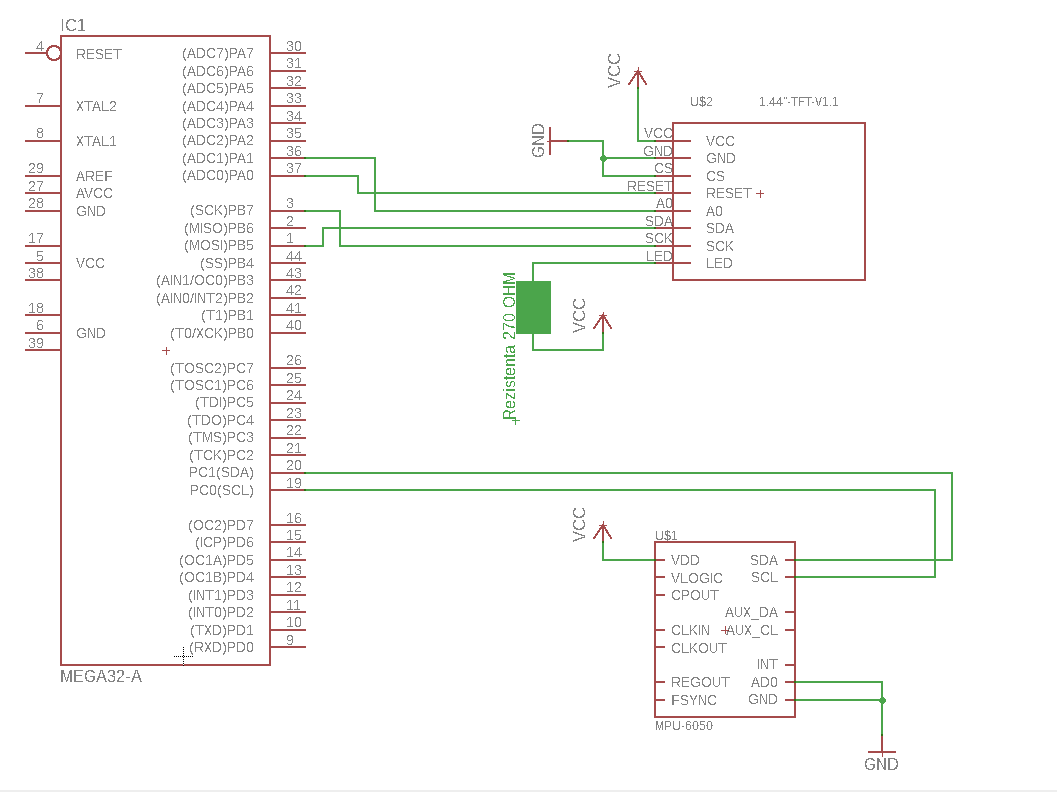

Schema electrica:

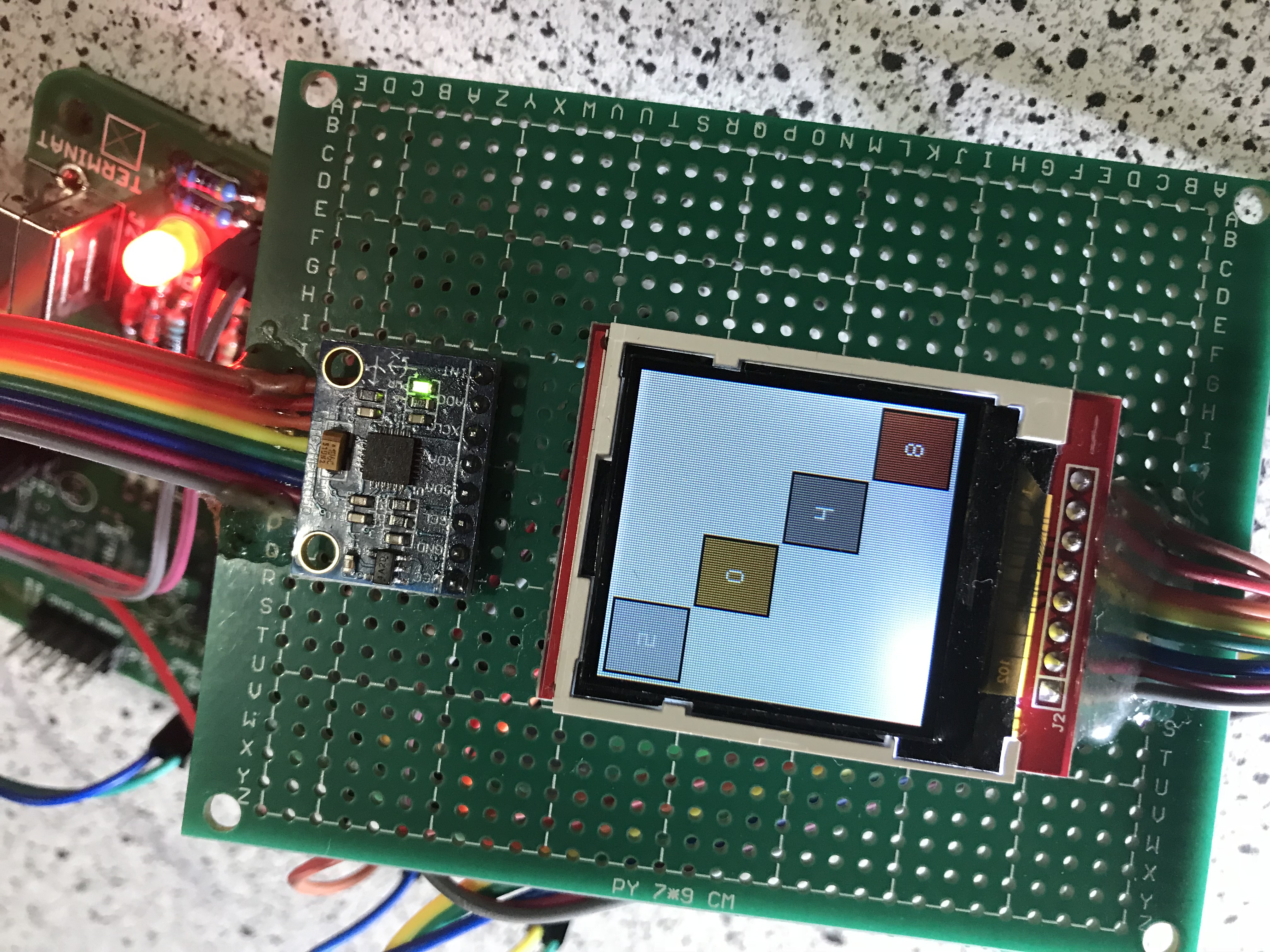

LCD-ul si accelerometrul sunt lipite pe o placuta de test pentru un control mai bun al jocului

Programul incepe printr-o animatie, care se repeta pana la apasarea butonului BTN, moment in care jocul porneste.

Casutele sunt genereate la pozitii disponibile random, putand avea valoarea 2 cu o probabilitate de 90% sau valoarea 4 cu o probabilitate de 10% (conform cu jocul original). In momentul in care jocul s-a terminat (nu mai exista pozitii libere sau s-a atins valoarea 2048), programul asteapta 5 secunde, apoi se reia animatia de inceput.

Folosind API-ul accelerometrului, se detecteaza directia dorita si se muta casutele pe harta conform algoritmului jocului.

Mediu de dezvoltare: Notepad++

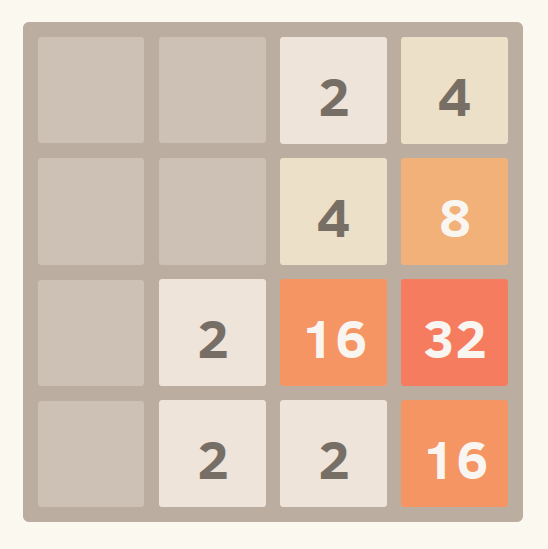

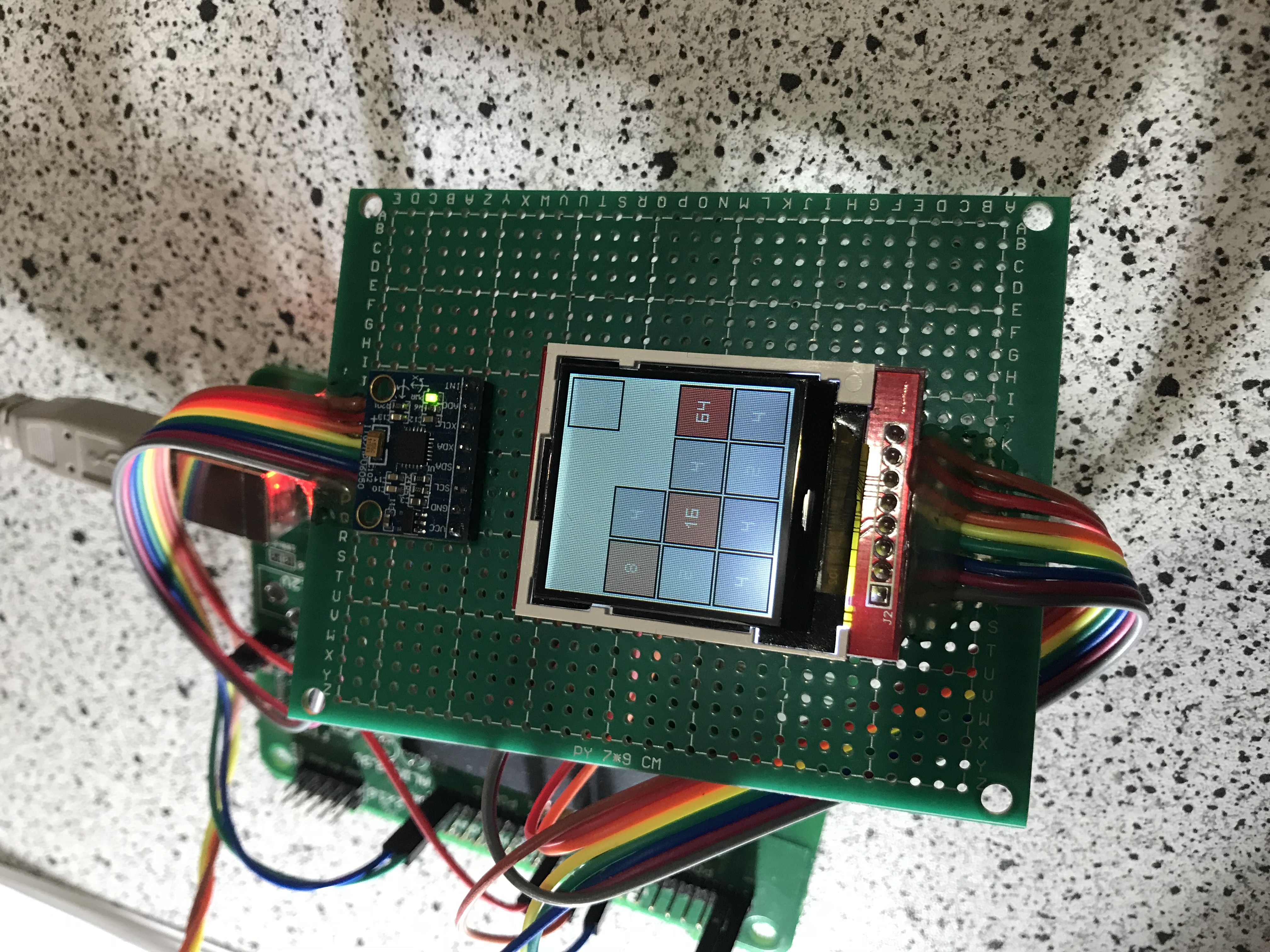

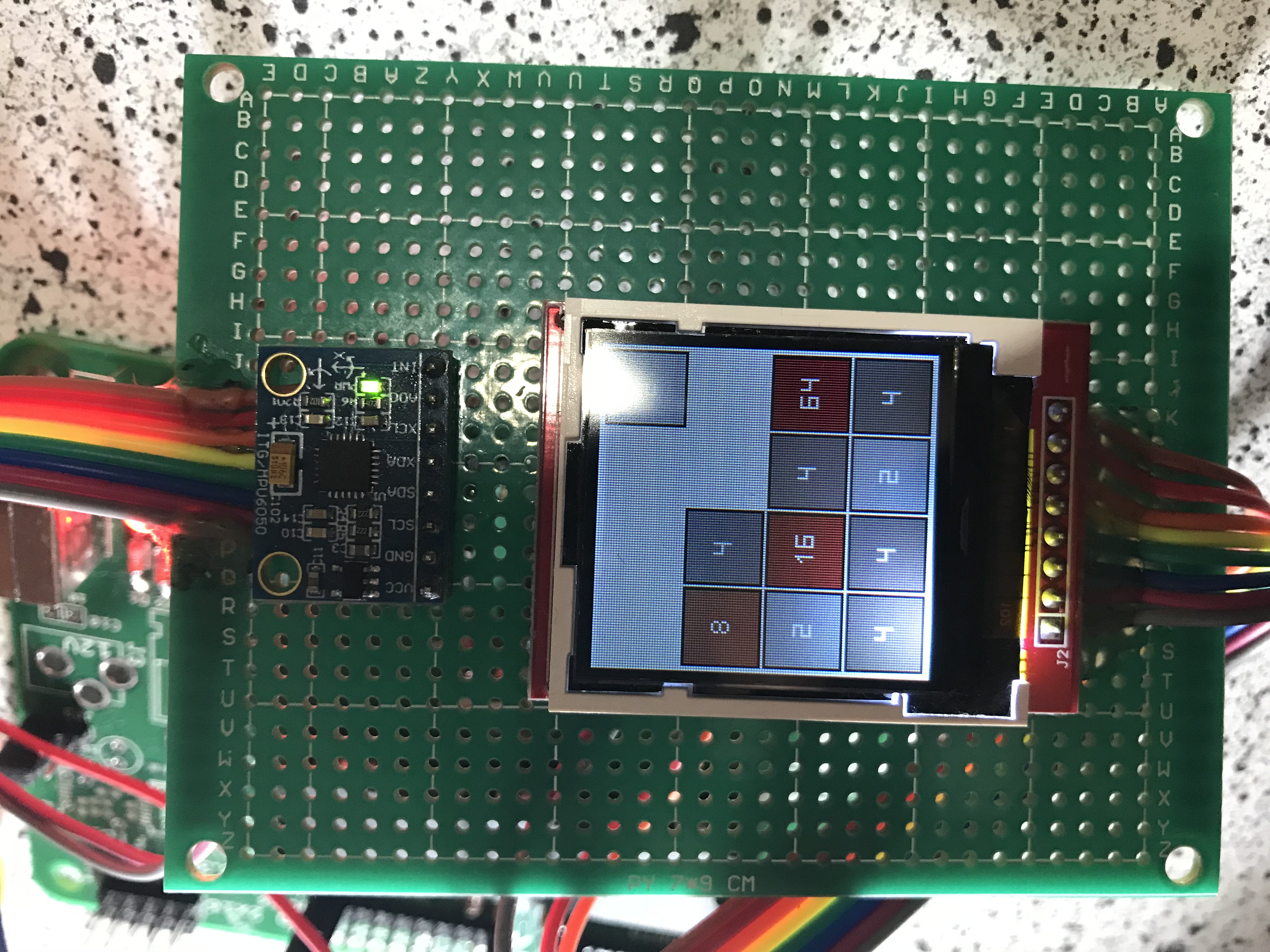

Dupa ce am intampinat cateva probleme cu LCD-ul, am reusit sa aduc proiectul la stadiul dorit. Am incercat sa aduc culorile casutelor la o valoare cat mai aproiata de cea din jocul original:

Consider ca am invatat multe lucruri din acest proiect si a fost foarte fun. Am avut ceva probleme cu afisarea pe LCD, una din acestea datorata unui cablu USB defect.

poziumschirobert_2048.zip

22 aprilie 2018 - Tema proiectului, lista de piese și schema bloc

06 mai 2018 - Schema electrica

12 mai 2018 - Implementarea hardware

21-23 mai 2018 - Implementarea software

• Biblioteci:
  1. Modul accelerometru: https://github.com/anderss90/quadcopter/tree/master/quadcopter
  2. LCD ST7735S: st7735s.zip
• Componente hardware:
  1. Modul MPU: https://www.optimusdigital.ro/ro/senzori-senzori-inertiali/96-modul-senzor-triaxial-mpu-6050.html?search_query=mpu&results=21
  2. LCD ST7735S: https://electronicgadgets.ro/lcd-ecran-display/379-ecran-144-lcd-tft-spi-128128-st7735s-5v33v.html?search_query=ST7735S&results=1

• Documentația în format PDF
