Grigore-Răzvan LAZĂR (78358) - Radar detectie obiecte
Autorul poate fi contactat la adresa: Login pentru adresa
Introducere
Proiectul consta in detectarea obiectelor intr-o anumita raza de actiune si maparea pozitiei acestora pe o harta(radar).
Implementarea presupune un senzor ultra sonic aflat pe un suport. Acest suport va avea rolul de a descrie un cerc, in acest fel senzorul putand sa mapeze obiectele/obstacolele aflate la 360 de grade.
Datele preluate de la senzor vor fi analizate si mapate intr-o aplicatie asemanatoare cu hartile submarinelor sau navelor de lupta din filme.
Descriere generală
SCHEMA BLOC :
SCHEMA ELECTRICA :
Hardware Design
Lista de piese:
piesele de baza
placa de baza cu ATMega324a
led rosu pentru avertizare miscare suport
senzor ultrasonic pentru detectia obiectelor (HC-SR04)
servo motor pentru miscare suport la 360 de grade (SG 90)
modul bluetooth pentru comunicarea cu servomotorul (HC-05)
cadru si suport pentru senzorul ultrasonic
Software Design
Pentru implementarea software :
Rezultate Obţinute
Controlul servomotorului prin comenzi trimise prin bluetooth
Afisarea distantelor printr-un terminal de bluetooth
Comunicarea intre cele 2 placute
Concluzii
Un proiect interesant din care am avut multe de invatat
Cea mai complicata parte a fost gestionarea timerelor, deoarece si senzorul de distanta si servomotrul, aveau nevoie de timer1 cu pwm pe 16 biti
Un sentiment placut in momentul in care vezi ca un lucru, relativ minor, functioneaza
Download
O arhivă (sau mai multe dacă este cazul) cu fişierele obţinute în urma realizării proiectului: surse, scheme, etc. Un fişier README, un ChangeLog, un script de compilare şi copiere automată pe uC crează întotdeauna o impresie bună

.
Fişierele se încarcă pe wiki folosind facilitatea Add Images or other files. Namespace-ul în care se încarcă fişierele este de tipul :pm:prj20??:c? sau :pm:prj20??:c?:nume_student (dacă este cazul). Exemplu: Dumitru Alin, 331CC → :pm:prj2017:avoinescu:dumitru_alin.
Jurnal
ETAPA 1 :
Alimentarea si conectarea servomotorului la placa de baza
Citirea documentatiei servomotorului
Realizarea unui program pentru o deplasare [0 - 180] de grade a servomotrului
ETAPA 2 :

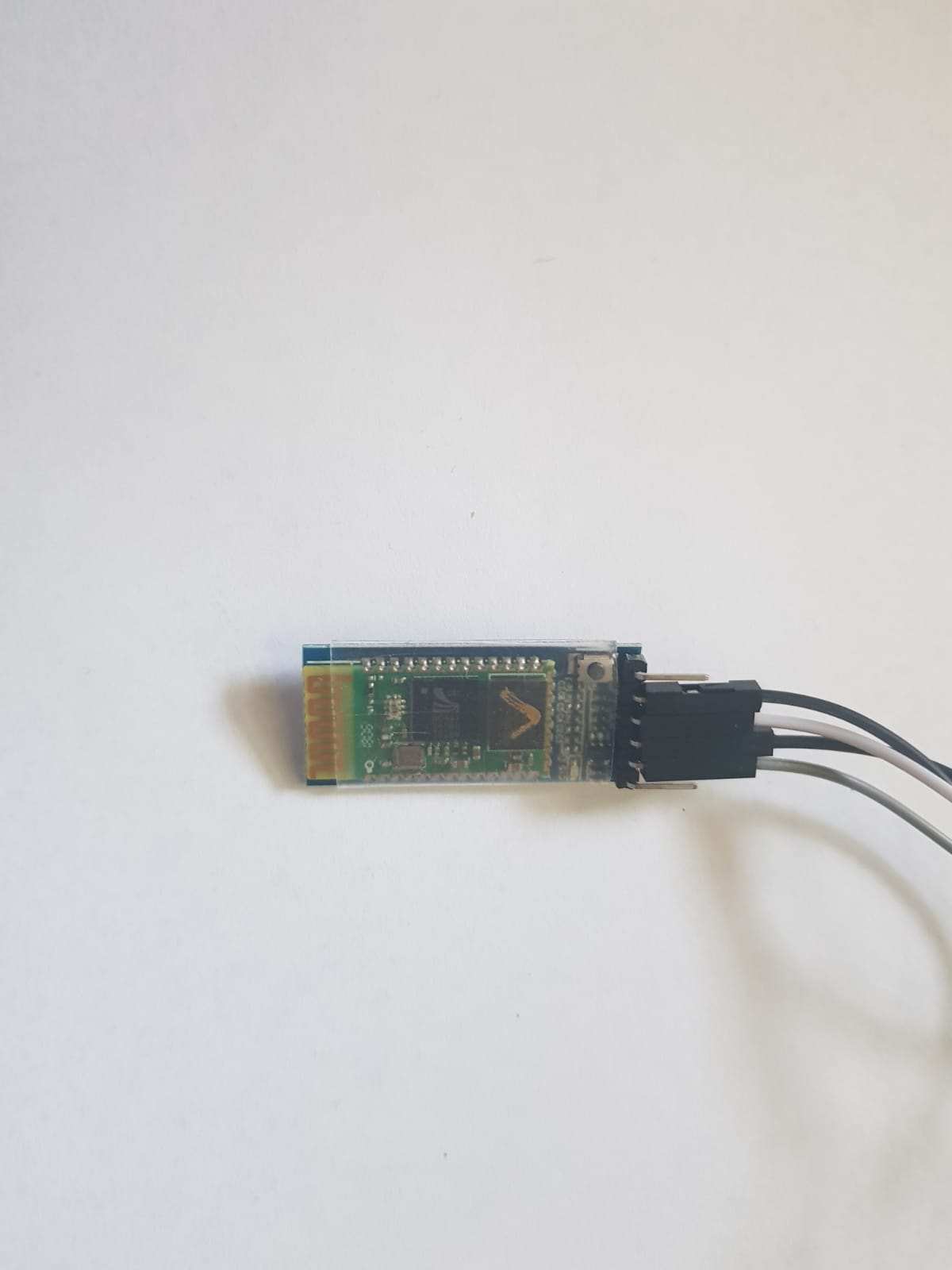

Alimentarea si conectarea modulului de bluetooth
Citirea documentatiei pentru modulul de bluetooth

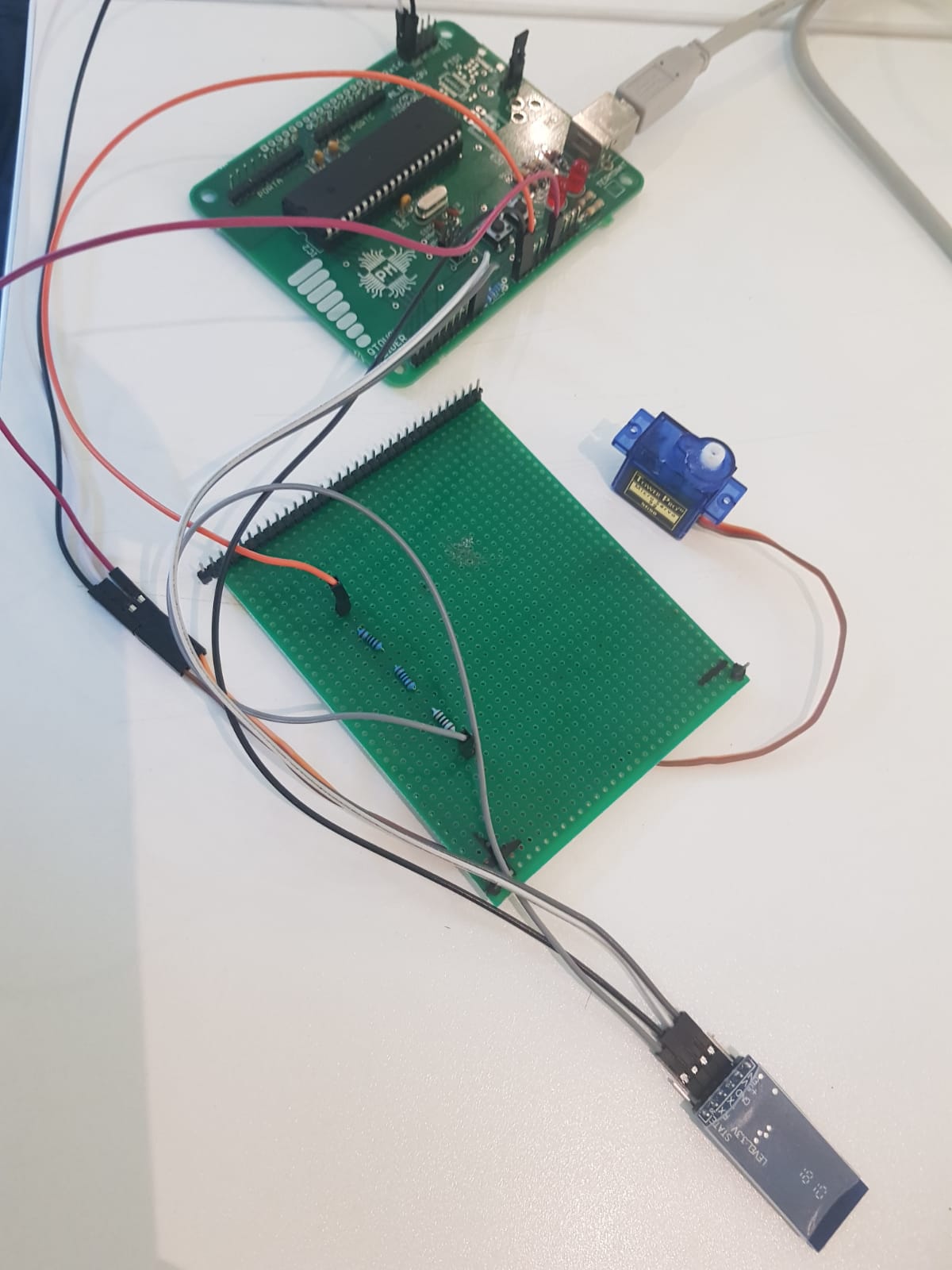

Realizarea unui divizor de tensiune intre TX placa de baza si RX modul bluetooth

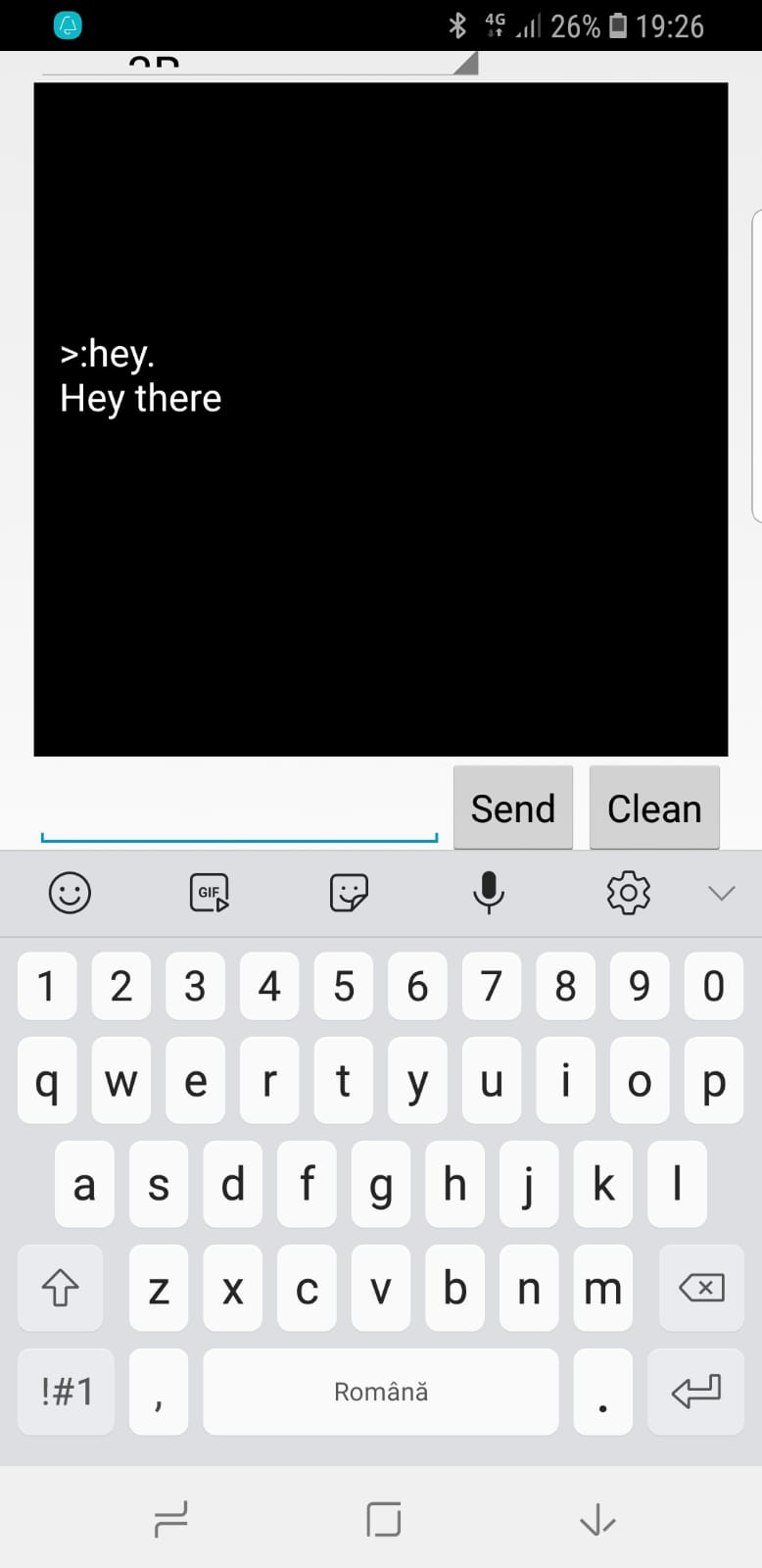

Realizarea unui program simplu pentru testarea comunicatiei bluetooth
ETAPA 3 :
Implementarea intreruperilor pentru modulul de bluetooth
Comandarea servomotorului prin comenzi primite de la bluetooth(START, STOP, FASTER, SLOWER)
Creearea unei aplicatii pentru comandarea motorului
ETAPA 4 :
Adaugarea unei placi de baza auxiliare, pentru a putea rula in acelasi moment atat servomotorul cat si senzorul de distanta
Adaugarea unui nou modul de bluetooth pentru comunicarea cu senzorul de distanta
ETAPA 5 :
ETAPA 7 :
ETAPA 6 :
Bibliografie/Resurse
Listă cu documente, datasheet-uri, resurse Internet folosite, eventual grupate pe Resurse Software şi Resurse Hardware.
