Andreea-Bianca SĂNDULESCU (78749) - Drawing Bot

Autorul poate fi contactat la adresa: Login pentru adresa

Introducere

Ideea de la care am pornit este Cycloid Drawing Machine, insa am vrut ca robotelul creat sa aiba mai multa libertate si sa fie actionat mecanic, pentru a putea obtine mai multe tipuri de desene.
Drawing bot va contine o placa circulara peste care se va pune foaia, un brat mecaninc ce va sustine un pix si un piston.
Scopul sau este sa poata acoperi intreaga suprafata a foii, pentru a obtine desene complexe.

Descriere generală

Hardware Design

  1. Lista de piese
    • Placa de baza
    • Microcontroller ATMEGA324A-PU
    • Motoare pas cu pas
    • Driver motor
    • Modul DC-DC Step-Down
    • Butoane
    • Baterii
    • Brat mecanic
    • Piston
    • Placa circulara

  2. Schema electrica

Software Design

1.Mediul de dezvoltare

  • Sublime Text
  • PowerShell

2.Surse si functii implementate

  • pune pinul de pe port pe 0 sau 1
void digitalWrite(volatile uint8_t* port, int pin, int level)
  • incrementeaza pasul curent si in functie de acesta pune pinii corespunzatori pe 0 sau 1
void loop(volatile uint8_t* port, int Pin0, int Pin1, int Pin2, int Pin3, int * step)

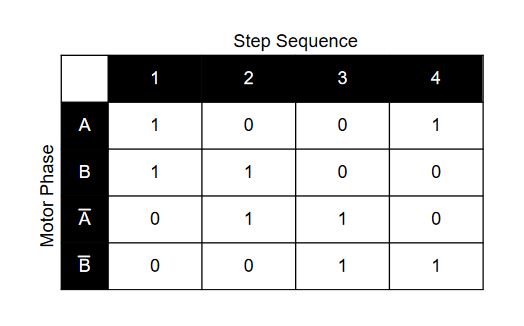

Pentru controlarea motoarelor stepper, am folosit metoda fullstep (stepper motor texas instruments) .

Rezultate Obţinute

Concluzii

Proiectul la PM mi se pare o idee buna, avand in vedere ca fiecare isi alege ceva pe placul sau/ceva ce ii este util.
Mi-a placut sa lucrez la proiect, de la a lipi cu letconul pana la a face cadrul din lemn si a asambla componentele, motiv pentru care o sa incerc sa repet experienta in viitor(bike wheel pov suna bine).
