Adrian POP (78544) - Bluetooth Controlled Car

Autorul poate fi contactat la adresa: Login pentru adresa

Introducere

Tema acestui proiect consta in realizarea unei masinute care va putea fi controlata atat prin Bluetooth, de pe un dispozitiv ce ruleaza Android, cat si de pe o aplicatie web dintr-un browser. Un prototip simplu al acestei masinute l-am construit acum cativa ani, folosind platforma Arduino, dar am considerat ca ar fi o provocare sa incerc realizarea acesteia de la 0: de la un PCB, niste fire si componente, la un device complet functional.

Descriere generală

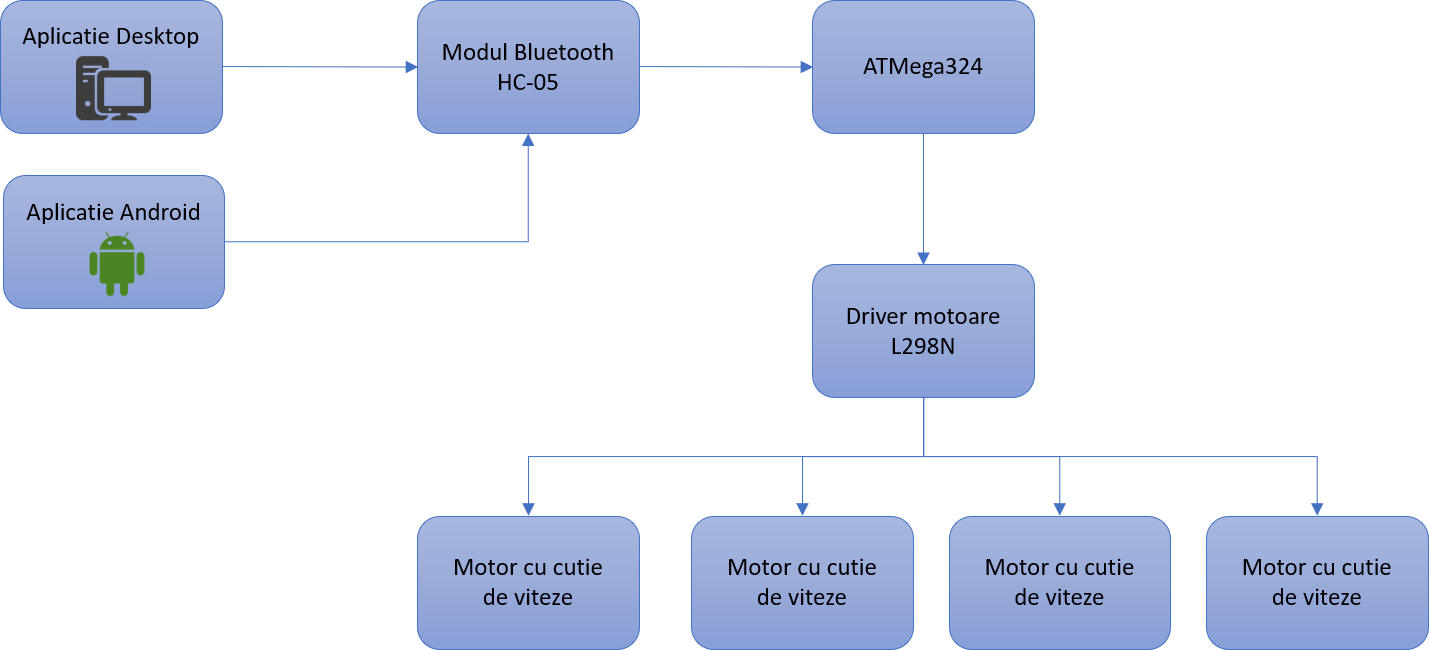

Flow-ul este usor diferit, in functie de modalitatea de control. Daca folosim aplicatia Android, semnalele vor fi trimise direct catre modulul de Bluetooth al masinutei. Daca folosim aplicatia Desktop, din front-end se va trimite printr-un socket un semnal catre un server de Python. Serverul are rolul de a realiza comunicatia efectiva cu masinuta. Acesta, la randul lui, va serializa datele si le va trimite modulului de Bluetooth. Odata ajunse la modulul HC-05, datele vor fi interpretate de catre ATMega324, acesta din urma controland motoarele intr-un mod corespunzator. Flow-ul simplificat al proiectului poate fi vizualizat in schema de mai jos.

Hardware Design

Lista de piese:

Nume piesa Cod produs Cantitate Pret (RON)
Placa de baza PM 2018 - 1 8
Componente placa de baza PM 2018 - 1 46
Modul Bluetooth HC-05 1 29
Driver Motoare L298N 1 39
Senzor distanta Sharp GP2D120XJ00F 1 92
Motor cu cutie viteze-429
Mini breadboard-15
Adaptor baterie 9V-14
Fire mama-mama-157 (x10 fire)
Fire mama-tata-157 (x10 fire)
Roti cauciuc-429 (x2 roti)
Sasiu plexiglas-1-
Sasiu plexiglas-1-
Piese lego-multe60

Componentele schemei electrice pot fi vizualizate in imaginea de mai jos. Am realizat schema separand oarecum principalele module folosite, insa label-urile asociate iesirilor sau intrarilor sunt clare, observandu-se cum ar trebui sa se conecteze in realitate. Am introdus si cateva din elementele optionale de la realizarea placii, precum alimentarea la 3.3V sau modului auxiliar de alimentare prin mufa DC de 12V.

Software Design

Mediul de dezvoltare al aplicatiei a fost Sublime Text 3.0. Nu au fost utilizate biblioteci sau surse 3rd-party, inafara de mini-biblioteca de usart din cadrul laboratului. Algoritmul este unul simplu: intr-o bucla infinita (dupa initializarea ADC-ului si a celorlalte porturi) astept mesaje de pe seriala, care vin prin intermediul modulului Bluetooth. In functie de ce se primeste, activez/dezactivez anumite flag-uri (moveF = move forward, moveL = move left etc.). Odata identificata comanda, in caz ca este valida, se apeleaza functia principala numita move_car(). Aici, in primul rand se masoara distanta catre cel mai apropiat obstacol frontal. In caz ca exista si se afla intr-un 'danger zone', masina va sta pe loc. In caz contrar, in functie de comanda primita (left, right, forward, backward, stop) voi activa/dezactiva anumite iesiri, pentru a produce comportamentul dorit masinutei (m-am folosit de tabelul logic al driver-ului de motoare).

Codul sursa pentru masinuta poate fi vizualizat in arhiva de mai jos. Pentru aplicatia web folosita, am atasat un link catre un repository personal. Este o aplicatie web scrisa in python si javascript care permite detectarea device-urilor bluetooth din jur, conectarea la unul dintre ele, iar odata ce conexiunea este stabilita, suntem redirectionati catre o pagina unde avem formwatul WASD + Space din jocuri, pentru controlul masinutei.

adrian.pop0105_pm2018_btcar_code.zip

bluetooth-remote-car-app

Rezultate Obţinute

In urma realizarii acestui proiect, am obtinut o masinuta draguta controlabila prin intermediul unei aplicatii de pe calculator. Cateva screenshot-uri si fotografii pot fi observate mai jos.

utfpofd.jpg vwu2jyk.jpg unpgr2i.jpg

Majoritatea problemelor au intervenit din cauza senzorului de distanta. Am stat ore intregi sa incerc sa gasesc o formula potrivita de conversie, deoarece rezultatele pareau complet aleatoare. Intre timp mi-am dat seama ca am uitat sa setez portul corespunzator ca fiind de intrare si problema a fost rezolvata instant. Am decis sa folosesc un senzor cu infrarosu in locul unui cu ultrasunete pentru a scapa de delay-ul dintre trigger si echo.

Concluzii

Intreg proiectul mi-a pus la incercare capacitatile de mic electronist si de asemenea, de incepator in programarea embedded. Desi mai lucrasem inainte cu Arduino, a fost o provocare sa realizez acest proiect in C, dandu-mi seama cat de complicate sunt uneori toate functiile simple din interfata Arduino (de exemplu comunicarae seriala, dar nu in ultimul rand, citirea datelor senzorilor).

Ce as fi vrut sa mai fac: - implementare control masinuta cu PWM, pentru curbe mai line - implementare control masinuta cu accelerometru - folosire buzzer pentru a face masina sa claxoneze (mi-a venit ideea prea tarziu)

Victime

Din nefericire, un modul de Bluetooth HC-05 a trecut in nefiinta dupa ce am incercat sa il alimentez, uitat alimentarea USB in placa. La momentul producerii incidentului, s-a auzit un mic sunet de 'poof', dupa care s-a facut simtit fumul magic din interior.

Download

Jurnal

  • 15.07.2016 - Comanda roti, sasiu, driver motoare, modul bluetooth
  • 16.04.2018 - Comanda piese de baza pentru placuta
  • 19.04.2018 - Primire PCB
  • 22.04.2018 - Realizare schema bloc
  • 26.04.2018 - Lipit piese pe placuta (Part 1)
  • 04.05.2018 - Lipit piese pe placuta (Part 2)
  • 04.05.2018 - Pus bootloader pe microcontroller; testare
  • 06.05.2018 - Realizare schema electrica
  • 06.05.2018 - Testare comunicare seriala (conform [1])
  • 09.05.2018 - Testare functionalitate motoare
  • 10.05.2018 - Testare control masinuta prin aplicatie
  • 18.05.2018 - Atasare senzor de distanta & debug
  • 19.05.2018 - More debug; cumparare piese lego pentru corp masinuta
  • 20.05.2018 - Finisare proiect, testare functionalitati
  • 20.05.2018 - Realizare pagina wiki

[1] discuss.php
