Diana-Florina HINȚIU (78457) - X & 0 LEDs

Autorul poate fi contactat la adresa: Login pentru adresa

Introducere

Proiectul presupune implementarea jocului X & 0 pe o matrice de LED-uri (3*3).

Regulile se pot gasi aici: https://en.wikipedia.org/wiki/Tic-tac-toe

  • X si Zero este un joc pentru 2 playeri: unul joaca cu semnul X, celalalt joaca cu 0, ambii mutand alternativ.
  • Iniţial, tabla este alcatuita din 9 casute goale, tabela de 3×3.
  • Ei pot muta doar in casutele libere.
  • Scopul jocului este de a face 3 semne identice pe o linie, coloana sau diagonala.
  • Daca tabla este plina dar niciun player nu a reusit sa indeplineasca acest scop, se termina remiza.

Descriere generală

Jocul X&0 se desfasoara pe o tabla de 3*3 patratele libere.


Am pornit de la ideea ca simbolurile X, si respectiv, 0 sa fie reprezentate de cate o culoare a led-ului :

  • X - culoarea <fc #008000>verde</fc>
  • 0 - culoarea <fc #FF0000>rosu</fc>

Pentru a putea selecta casuta pe care vrea s-o marcheze, jucatorul se va folosi de cele 9 butoane corespunzatoare fiecaruia din cele 9 led-uri.

Led-urile vor avea astfel culori diferite pentru jucatori si pentru casuta curenta.

      Cateva din rolurile ATMega324 : setarea led-ului selectat cu culoarea corespunzatoare; verificare daca jocul s-a terminat.

Cand jocul se termina:

  • matricea de LED-uri se va ilumina in culoarea castigatorului
  • in caz de remiza, rematch.

Hardware Design

Listă de piese :
  * placuta de baza PM
  * cablu USB
  * 9 butoane
  * 9 LED-uri bicolore: rosu/verde, cu catod comun
  * rezistente 1K
  * cablaj de test 70x90
  * 4 fire colorate mama-mama-10p
  * headere de pini

Schema electrica:

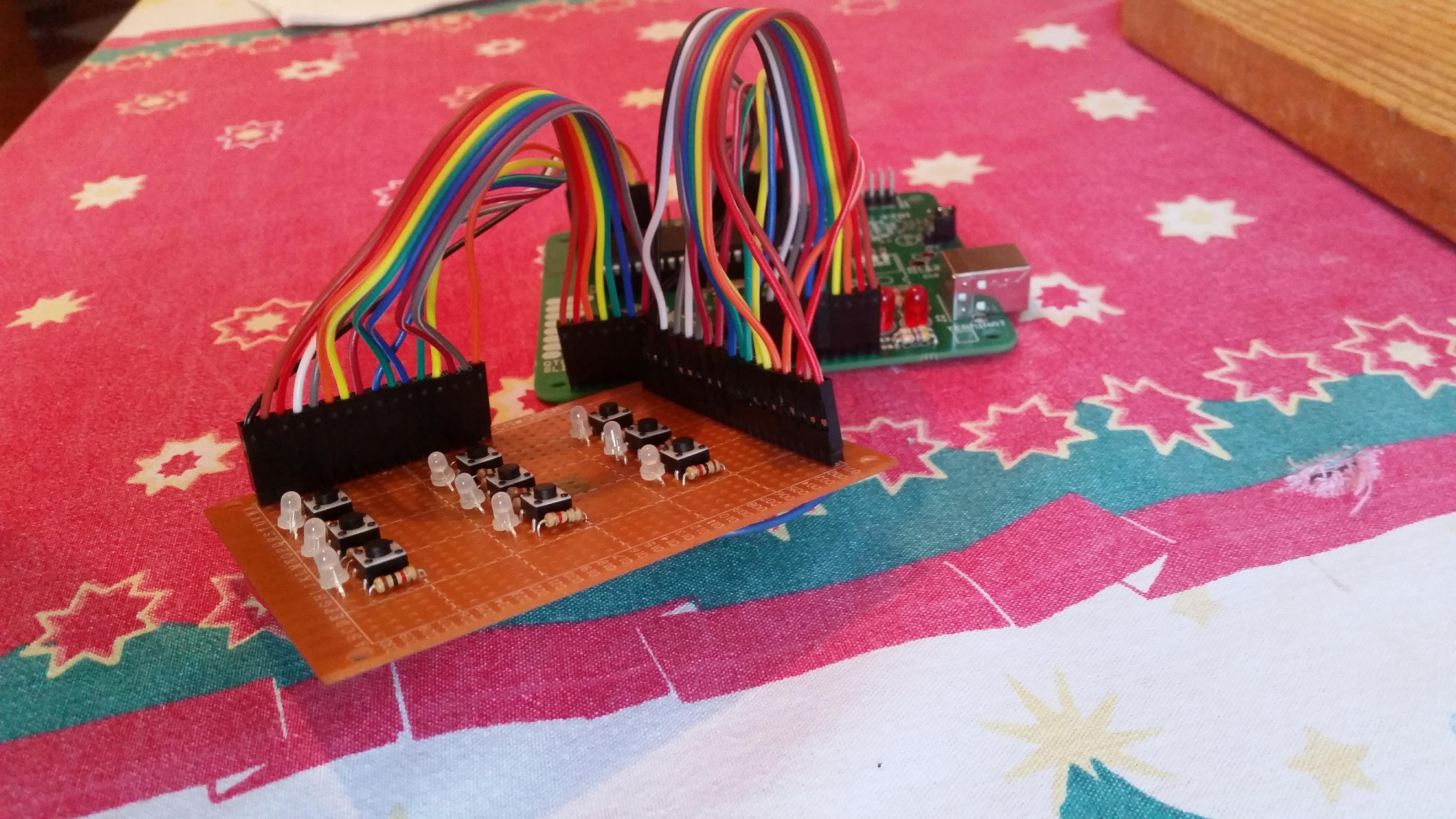

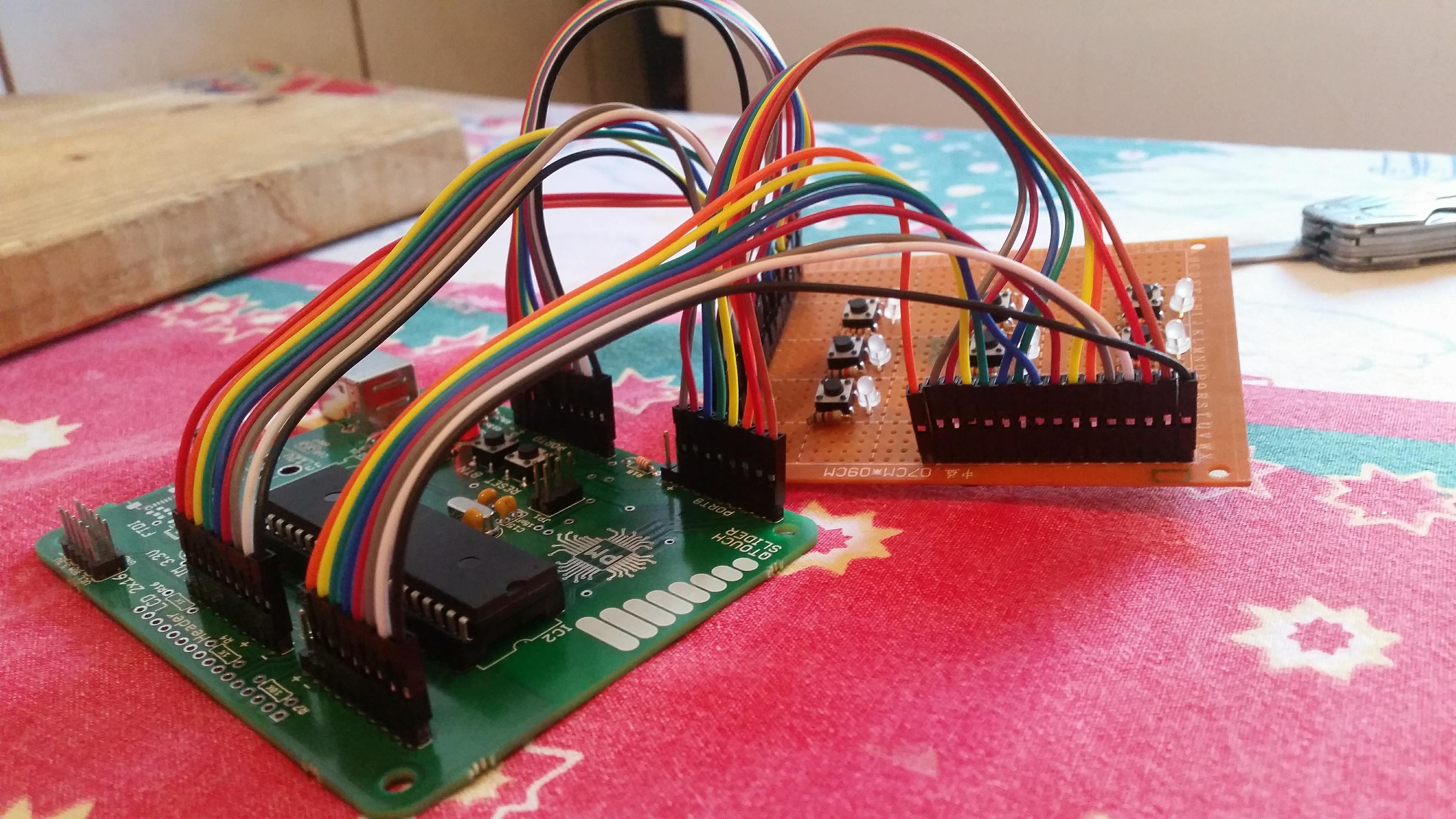

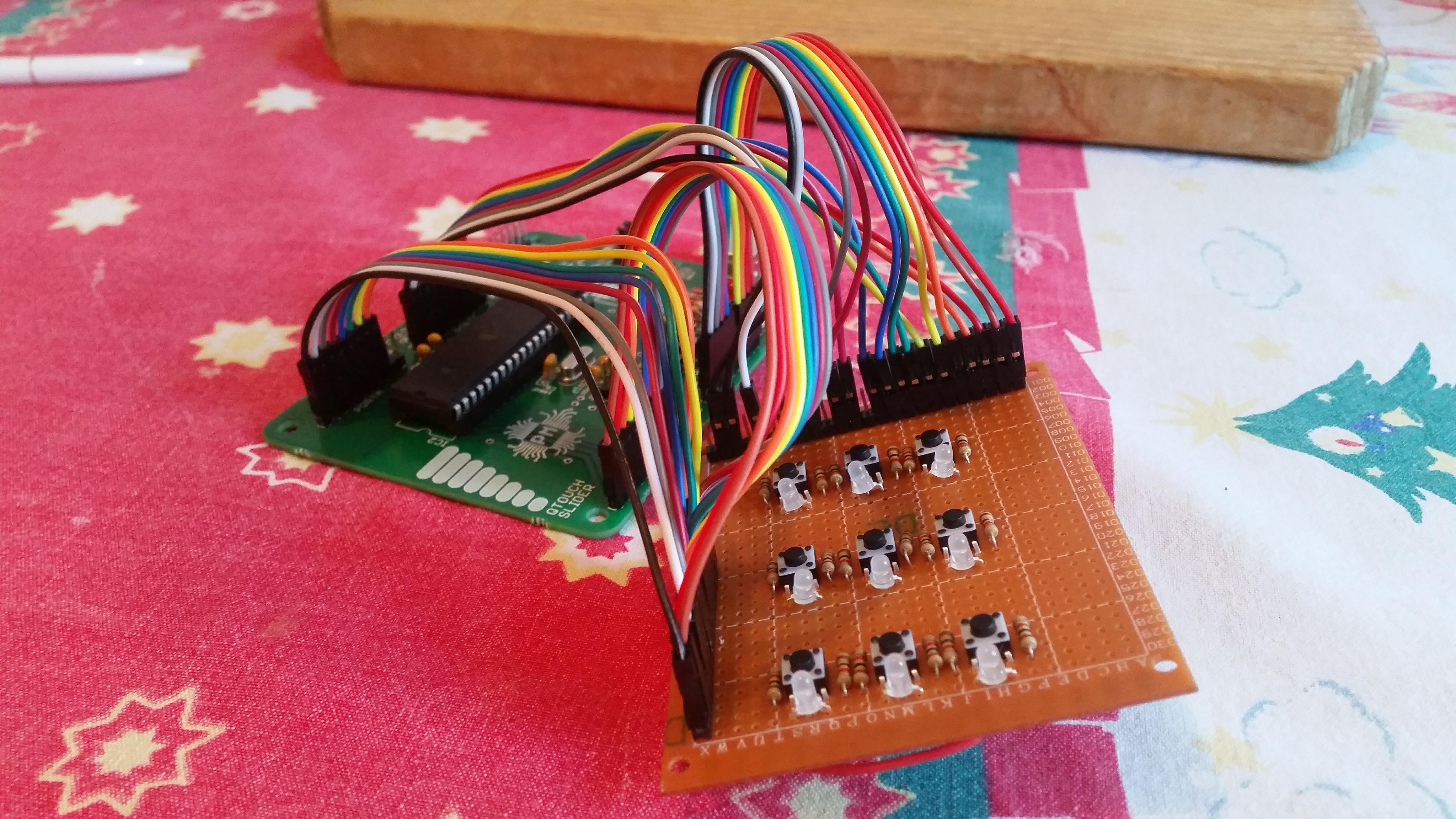

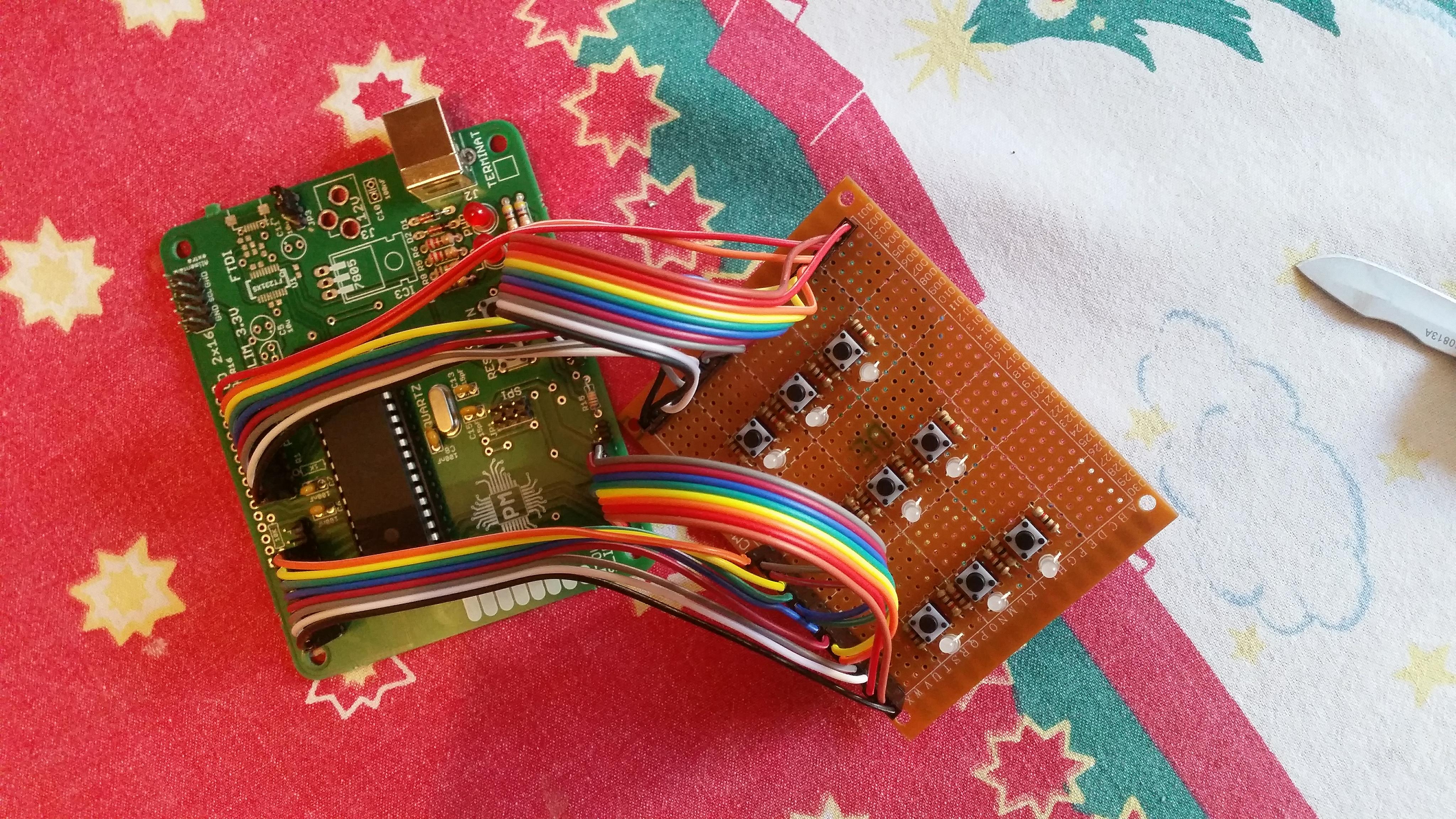

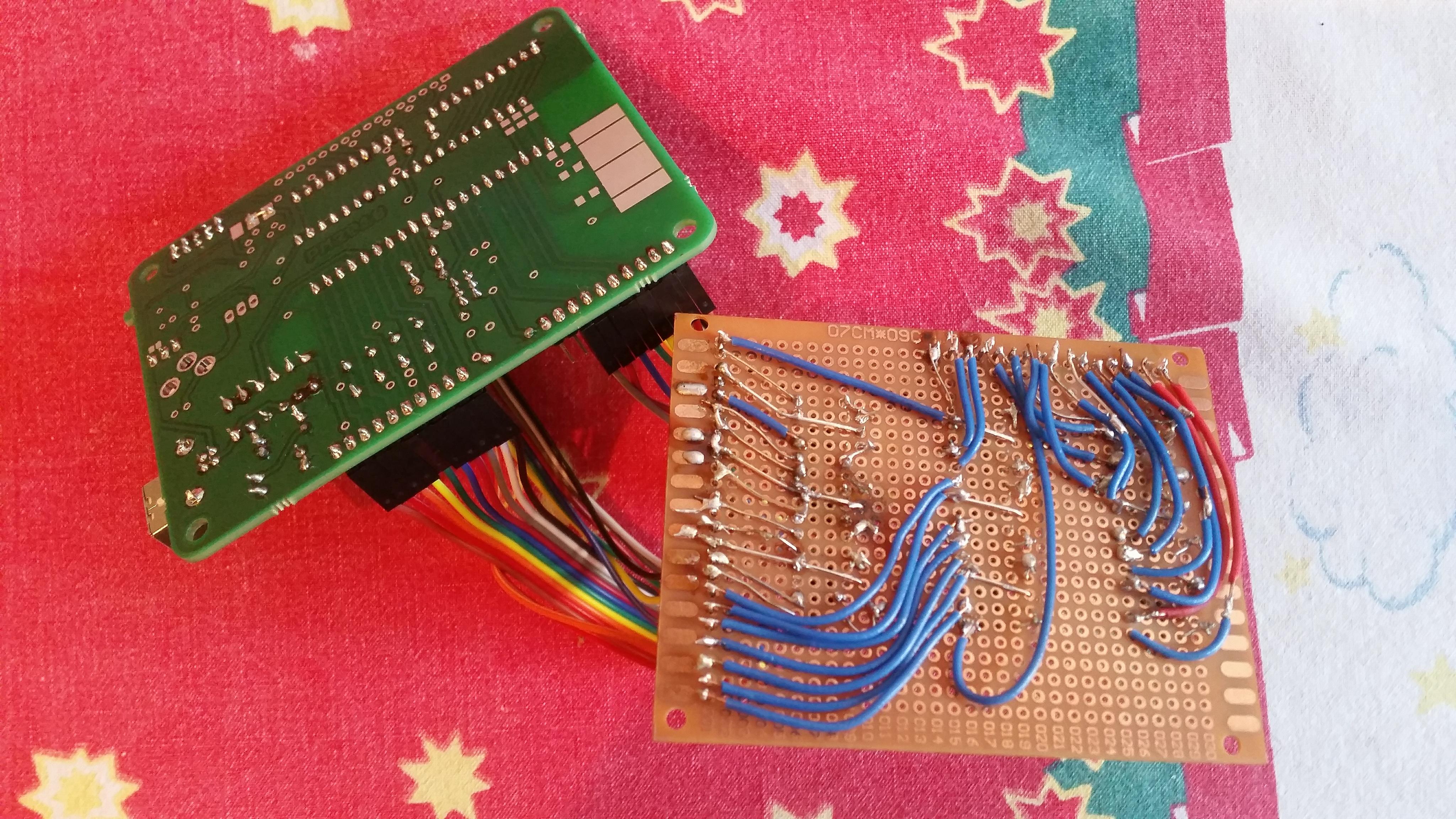

Rezultate Obţinute

Concluzii

Un proiect ce presupune multa migala. Cea mai dificila parte mi s-a parut lipirea componentelor de pe placuta de test.

Jurnal

Jurnal:

  • Saptamana 9 : lipirea componentelor principale ale placutei PM - part I
  • Saptamana 10: comanda componentelor de testare
  • Saptamana 11: lipirea componentelor principale ale placutei PM - part II + testare functionalitate placuta✔

  • Saptamana 12: lipire componente placuta de test.

Bibliografie/Resurse

  • Documentația în format PDF
