Daria-Elena CIOBANU (78726) - Joc Snake pe LCD

Autorul poate fi contactat la adresa: Login pentru adresa

Introducere

Proiectul constă în implementarea unui joc de Snake pe LCD (ILI9341) folosind microcontroller-ul ATMEGA324.

Descriere generală

Jocul va avea mai multe nivele de dificultăți diferite, trecerea între acestea făcându-se la atingerea unui anumit scor. Se va folosi un buton pentru începerea jocului și alte 4 butoane pentru schimbarea direcției. Pe parcursul jocului se vor reda diferite sunete cu ajutorul buzzer-ului. La apăsarea butoanelor și la diferite evenimente din joc se vor aprinde anumite LEDuri. Jocul va fi afișat pe un LCD grafic.

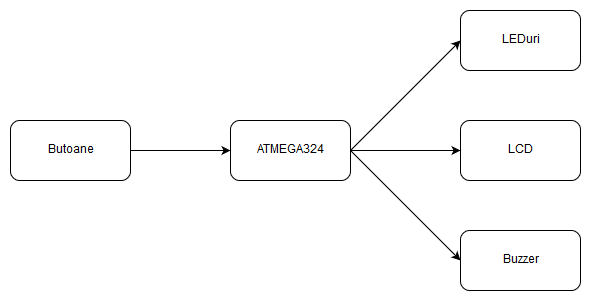

Schema bloc:

Hardware Design

Listă de piese:

  • Placă de bază PM 2018
  • Micrcontroller ATMEGA324
  • Modul LCD grafic cu SPI și Controller ILI9341 (240×320 px)
  • 4 butoane
  • Buzzer activ
  • Fire de legatura mama-mama
  • Pini tata

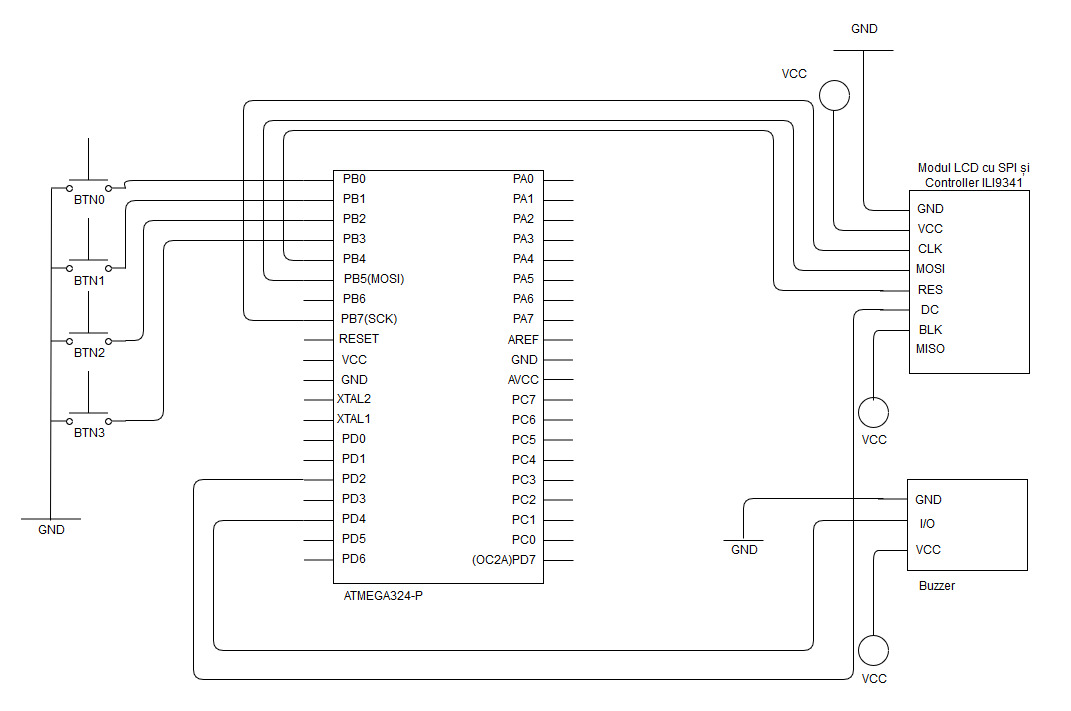

Schema electrica

Software Design

Mediu de dezvoltare folosit : WinAVR, Programmers Notepad

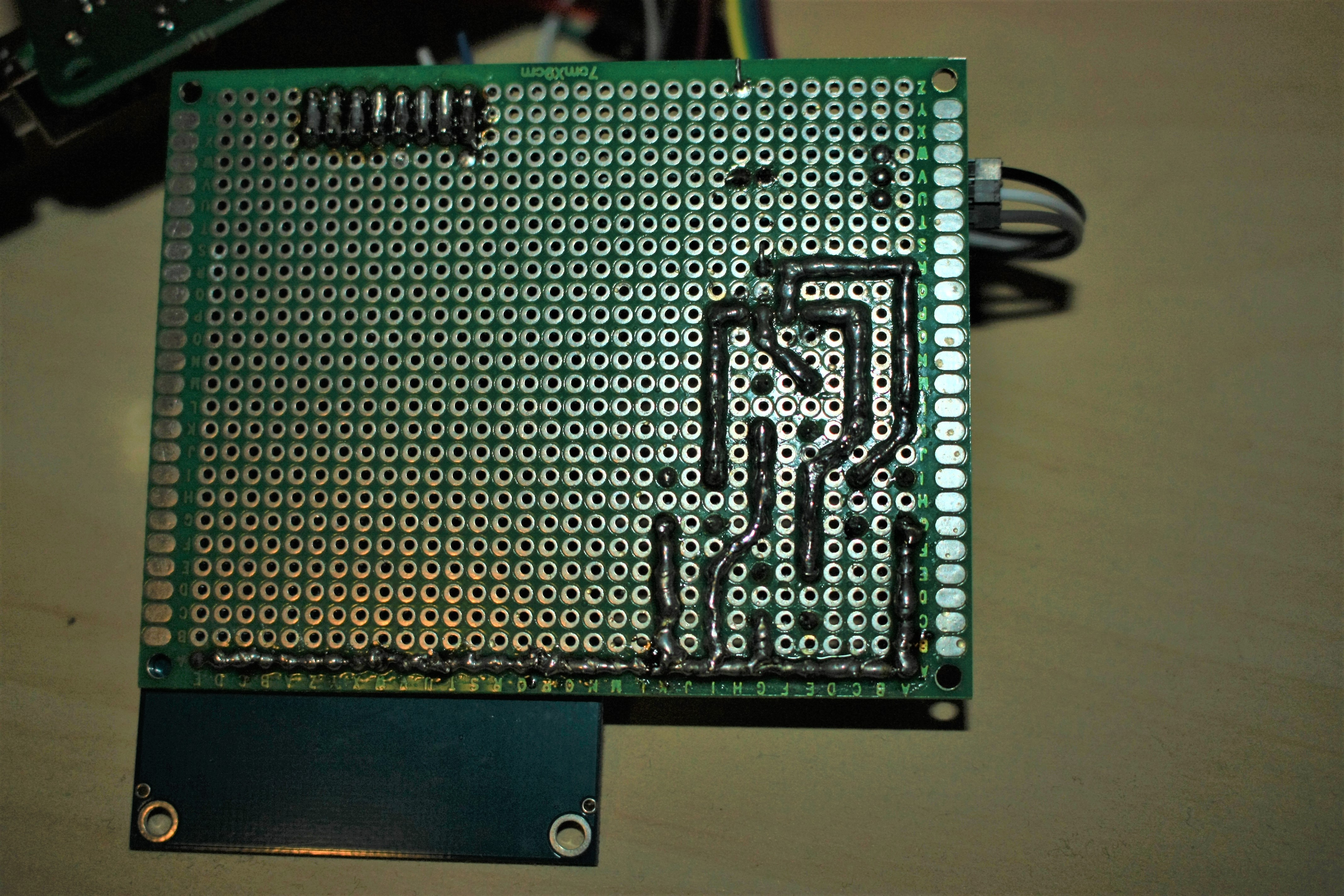

Rezultate Obţinute

Concluzii

Jocul este complet functional, contine 3 nivele si posibilitatea de a selecta 3 viteze.

Download

Arhiva cu fisierele proiectului: joc_snake_lcd.zip

Bibliografie/Resurse

  • Biblioteca pentru LCD (biblioteca unui ili9163, putin modificata)

https://github.com/radhoo/ILI9163_LCD/tree/master/gpio

  • Datasheet ATMEGA324
  • Laboratoarele 0-3
  • Documentația în format PDF
