Proiectul își propune implementarea minimală a conceptului “Smart Home”.
Câteva funcționalități ale acestui proiect:
Consider că acest proiect este interesant și cu aplicație reală atât prin prisma faptului că proprietarul poate “comunica” cu locuința sa de la distanță prin internet, cât și prin controlarea, monitorizarea și centralizarea acestor date într-o singură aplicație Android. Interesul tot mai mare pentru concepte precum Smart Home, Smart City din ultimii ani m-a determinat să aleg această temă.

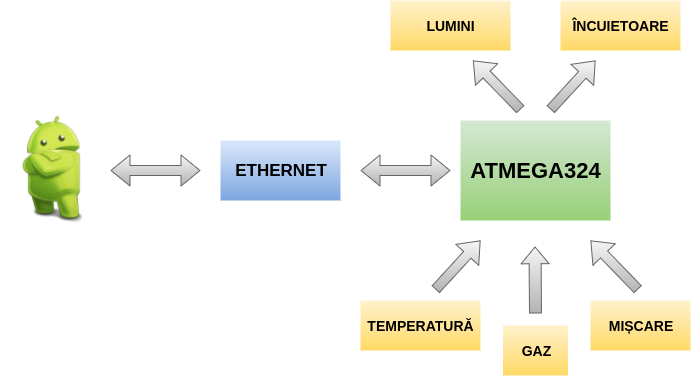

Proiectul va funcționa astfel: cei 3 senzori (temperatură, gaze, mișcare) vor colecta date care vor fi trimise de microcontroller către aplicația Android prin modulul Ethernet la un anumit interval de timp.
Utilizatorul va putea să trimită din aplicația Android comenzi precum deschiderea / închiderea unei încuietori, aprinderea / stingerea unei anumite lumini, comenzi ce vor fi preluate prin modulul Ethernet și apoi executate de către microcontroller.
Componente principale:

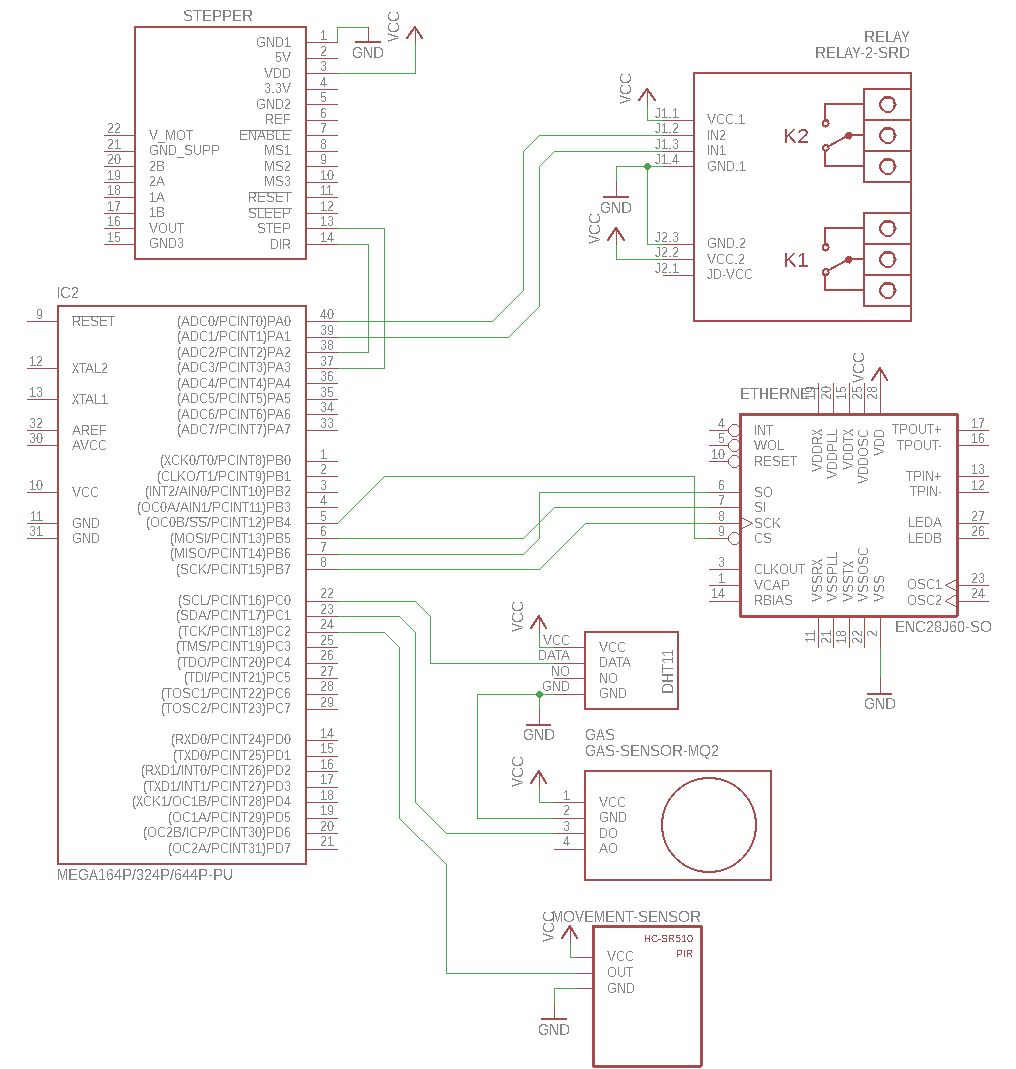

Schema electrică:
Pentru a citi date de la senzorul de temperatura am folosit biblioteca dht disponibila online. Pentru aflarea temperaturii la un moment dat am apelat functia:
int8_t dht_gettemperature(int8_t *temperature)
Am folosit acest senzor pentru a detecta miscarea intr-o anumita camera. Se poate modifica sensibilitatea senzorului astfel incat sa detecteze miscarea la o distanta de 3 - 7 metri. Atunci cand se detecteaza miscare, pinul la care este conectat va avea valoarea HIGH, altfel va fi LOW:
if (PIR_PINBLOCK & (1 << PIR_PIN)) { USART0_print("MOTION DETECTED!\r\n"); } else { USART0_print("NO MOTION DETECTED!\r\n"); }
Senzorul MQ-2 ofera output atat digital, cat si analog. Am ales sa folosesc output-ul analog pentru ca am gasit o implementare facila de biblioteca in acest sens. Citirea datelor se face folosind pinul PA0. Initializarea canalului de ADC este realizata astfel (ca in laborator):
void ADC_init(void) { ADMUX = (1 << REFS0); ADCSRA = (1 << ADEN) | (7 << ADPS0); }
Pentru a citi efectiv date de la pinul PA0 am folosit urmatoarea functie:
int ADC_get(uint8_t channel) { ADMUX = (ADMUX & ~(0x1f << MUX0)); ADCSRA |= (1 << ADSC); while(ADCSRA & (1 << ADSC)); return ADC; }
Pentru a interpreta datele citite am folosit functia urmatoare din biblioteca gasita:
int GetGasPercentage(float rs_ro_ratio, int gas_id);
Releul poate fi controlat printr-ul pin setat ca output, LOW insemnand ca releul este inchis, iar HIGH deschis:
// toggle between LOW and HIGH RL_PORT ^= (1 << RL_PINBLOCK);
Desi inca nu am reusit sa folosesc acest modul (intentionez sa mai lucrez la el pana la PM Fair; voi actualiza aceasta sectiune in functie de rezultatele obtinute), pot spune ca voi folosi exemplul de webserver disponibil pe site-ul de PM si biblioteca disponibila pentru acest modul. Voi putea sa trimit o cerere GET catre placuta pentru a prelua date actualizate citite de la senzorii descrisi mai sus si, de asemenea, sa controlez un LED prin intermediul releului.

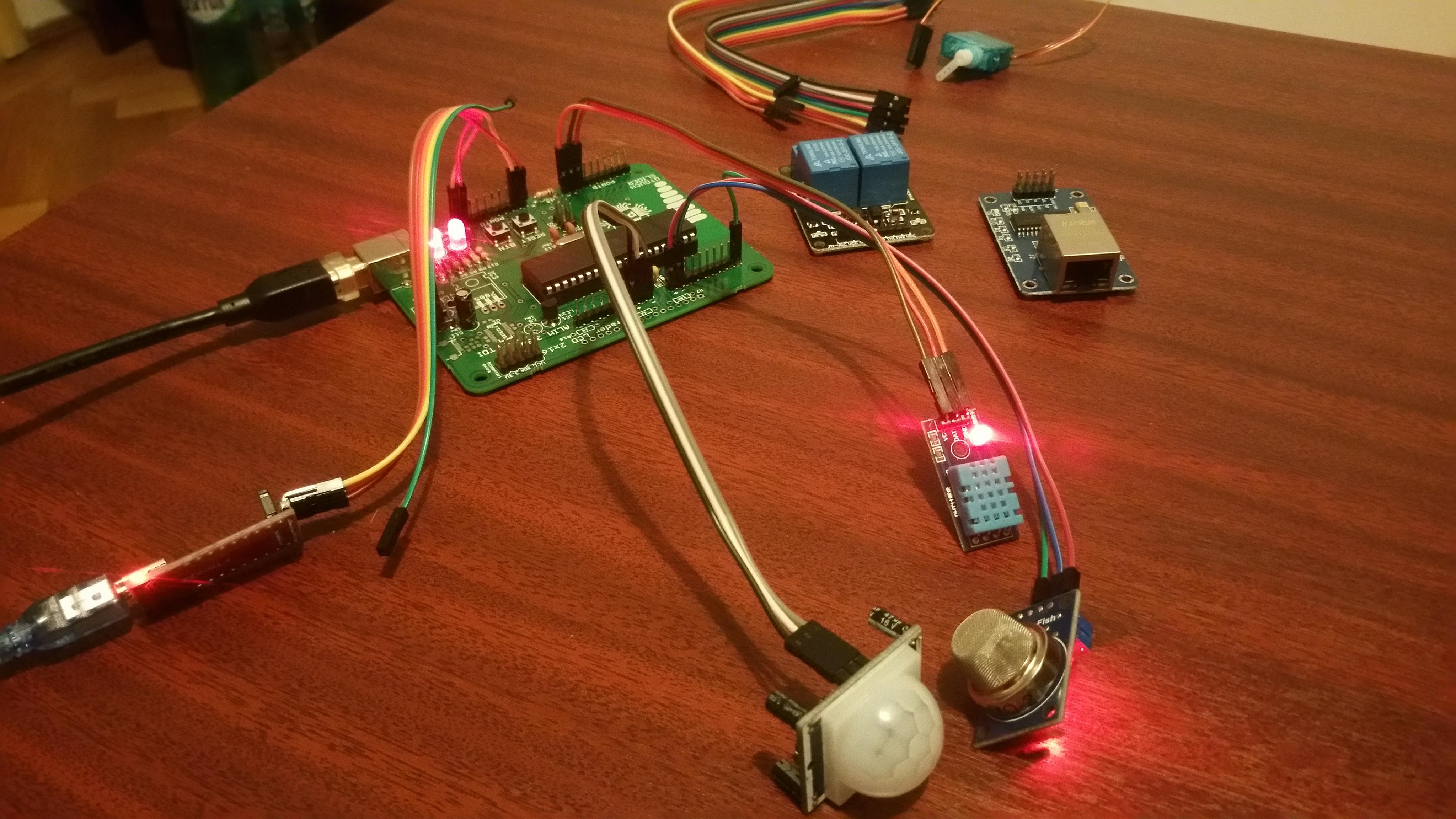

Am reusit sa citesc date de la toti senzorii si sa controlez releul. Din lipsa timpului, nu voi mai face incuietoarea, ma voi concentra in ultimele 2 zile pe modulul de Ethernet si sper ca pana la PM Fair sa fie functional.
Acest proiect a fost foarte interesant, mi-ar fi placut sa am mai mult timp pentru a lucra la el. Cred ca sistemele de case inteligente vor fi implementate in viitorul apropiat in multe locuinte, dat fiind faptul ca acestea imbunatatesc nivelul de trai al proprietarilor prin confortul si siguranta pe care le dobandesc. Voi mai lucra la acest proiect pana ce va arata ca in descrierea initiala.
25 aprilie 2018 - lipire placuta
02 mai 2018 - instalat bootloader
09 mai 2018 - achizitionare senzori si module
23 mai 2018 - proiect aproape finalizat
