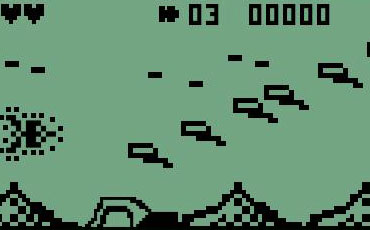

Space Impact a fost un joc Shooter dezvoltat pentru telefoanele Nokia (incepand cu Nokia 3310). Acesta presupunea ca jucatorul sa controleze o navetuta spatiala prin diferite nivele, supravietuind Inamicilor cu ajutorul unor arme / abilitati speciale deblocate pe parcurs. La finalul fiecarui nivel se afla un Boss care trebuia ucis pentru a trece la nivelul urmator. Jucatorul avea Trei Vieti la dispozitie pentru a trece nivelul, iar daca le pierdea pe toate, era nevoit sa o ia de la capat.

Motivatia din spatele acestui proiect se bazeaza in principal pe nostalgie:
→ dorinta de a reproduce unul dintre cele mai bune jocuri de mobile inainte de “Epoca Smartphone”
→ dorinta de a juca din nou Space Impact fara sa caut un Nokia 3310 la shady dealers

Se doreste construirea unei “telecomenzi”(controller) pentru joc care sa comunice cu microcontroller-ul de pe placuta principala.
Acest controller va avea:

• Butoane
  • Shoot → Navetuta jucatorului va trage un proiectil spre cealalta parte a ecranului (proiectile infinite)
  • Special Attack → Navetuta jucatorului va activa si folosi o arma speciala (proiectile consumabile)
• Accelerometru
  • Model MPU6050
  • Jucatorul va putea controla navetuta in sus si in jos pentru a se feri de impact cu navetute inamice

Se va crea un nivel redat pe un ecran Sparkfun LCD-10168. Acest ecran va oferi un feedback vizual comenzilor date de jucator prin telecomanda. Jucatorul va trebui sa se adapteze mediului de joc (design-ului de nivel) pentru a supravietui ca sa ajunga la final. Design-ul de nivel cuprinde:

• Inamici
  • Navetuta inamica → Inamic mobil, deplasandu-se in sens invers jucatorului
    • Moare la impactul cu un singur proiectil al navetutei jucatorului
    • Impactul navetutei jucatorului cu un inamic duce la pierderea unei vieti
  • Boss → Inamic static, ocupa toata partea dreapta a ecranului
    • Moare din mai multe proiectile ale jucatorului
• Consumabile
  • Vieti suplimentare
  • Munitie pentru arma speciala

Se va folosi un Buzzer Pasiv pentru a oferi un feedback audio jucatorului de fiecare data cand elibereaza un proiectil.

• Placuta principala → ATMega324
  • Piese de baza (elementele esentiale)
• Separat
  • LCD-10168 Sparkfun
  • header pini tata
  • fire mama-mama
• Breadboard
  • Accelerometru & Giroscop cu 3 Axe MPU6050
  • Buzzer Control Pasiv - impreuna cu rezistenta 2k2 Ohm si un tranzistor 2N2222
  • butoane pentru diferite functionalitati
  • fire de conexiune Breadboard
  • fire mama-mama

S-a utilizat WinAVR pentru compilare. Codul a fost redactat in Notepad++.
Link-uri catre bibliotecile de LCD si WinAVR se regasesc in resurse.
LCD Assistant s-a folosit pentru a obtine sprites in forma hexazecimala.

LCD-ul lucreaza cu o matrice 6×16:

• 6 linii (pe axa y)
• 16 coloane (pe axa x)

In continuare, vom numi aceasta matrice: Harta.

Astfel, s-a construit un scenariu in care jucatorul se poate deplasa numai de-a lungul Coloanei 1, in sus si in jos, in partea stanga a Hartii. Inamicii isi vor face aparitia din partea dreapta si se vor deplasa orizontal de-a lungul liniei pe care se afla. Acelasi comportament este atribuit si consumabilelor:

• Vieti suplimentare
• Munitie abilitate speciala

Singura exceptie se regaseste la nivelul Boss-ului de la final de nivel, care va ramane pe loc pentru un anumit numar de cicli, ca apoi sa imite comportamentul celorlalti inamici.

Astfel, s-au luat in vedere urmatoarele elemente:

• Jucatorul va ramane pe coordonatele (1, y), y = {2, 3, 4, 5}
  • Cand se elibereaza un proiectil, acesta se va deplasa orizontal pe linia pe care jucatorul se afla la momentul respectiv
  • Numai un proiectil e activ pe o anumita linie la un moment dat
• Pe linia y = 1 se vor afisa pe rand:
  • Numarul de Vieti : {0, 1, 2, 3}
  • Numarul de puteri speciale : {0, 1, 2, 3}
  • Scorul avut pana in prezent
• Linia y = 6 va fi rezervata pamantului, sporind imersiunea in joc
• Boss-ul final va ocupa coloanele x = {15, 16}, fiind dispus ca un inamic masiv, ce moare din 6 proiectile trase strategic

Din cauza limitarilor ferestrei de joc, s-a construit o lista de elemente in forma urmatoare {coord. x, coord. y, statut, tip}, unde:

• Coordonata x este coloana pe care se afla
• Coordonata y este linia pe care se afla
• Statut are doua valori (se aplica intr-o oarecare masura si la consumabile):
  • VISIBLE = inamicul este inca in viata si va fi redat in scena
  • INVISIBLE = inamicul a fost ucis sau a parasit harta prin stanga
• Tip:
  • PLAYER = Navetuta jucatorului
  • ENEMY = Inamic obisnuit
  • GROUND = Pamantul
  • LIFE = Viata
  • LASER = Abilitate speciala
  • FIRE = Proiectil al jucatorului
  • BOSS1, BOSS2, BOSS3 = componente din care se asambleaza boss-ul final

La fiecare ciclu, toate elementele din aceasta lista se shifteaza cu o coloana mai la stanga (x–). Cand x a ajuns suficient de mic pentru a se incadra in Harta (x ⇐ 16), elementul de care apartine va fi redat in scena.

Sablonul hartii este urmatorul:

Unde:

• Negru - Jucatorul
• Galben - Boss-ul final
• Rosu - Inamic obisnuit
• Verde - Viata suplimentara
• Mov - Munitie suplimentara arma speciala
• Albastru - Zona cu vieti curente, munitie curenta si scor

Jucatorul interactioneaza cu mediul inconjurator in mod direct prin coliziuni:

• Inamicii ii iau o viata
• Consumabilele ii maresc viata si munitia curenta

De fiecare data cand un inamic este ucis, acesta acorda jucatorului un punct la scor. Poate exista doar un singur proiectil pe o linie la un moment dat. In momentul in care acesta loveste un inamic sau paraseste zona activa a hartii, va fi teleportat automat la coordonatele (2, y), unde y este linia pe care se afla.

Au fost folosite 2 butoane pentru Sus si Jos, 1 buton pentru a trage obisnuit si 1 buton pentru a activa abilitatea speciala.

Raman active doar butoanele de a trage obisnuit si de a activa abilitatea speciala, miscarea verticala fiind preluata de MPU-6050.

In urma realizarii acestui proiect, am obtinut un joc care imita jocul original.

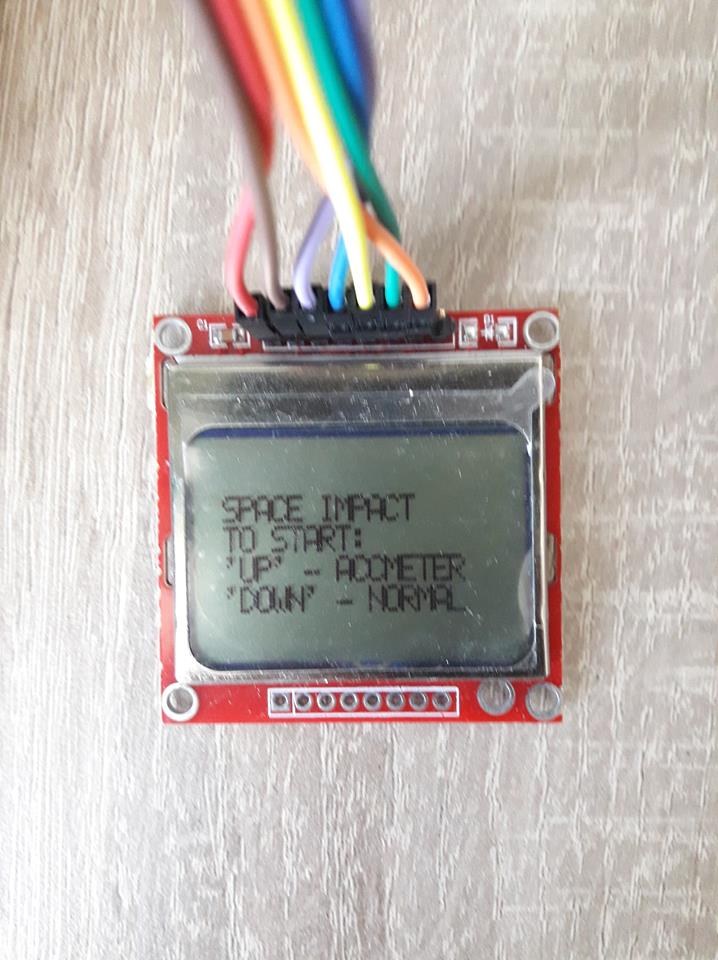

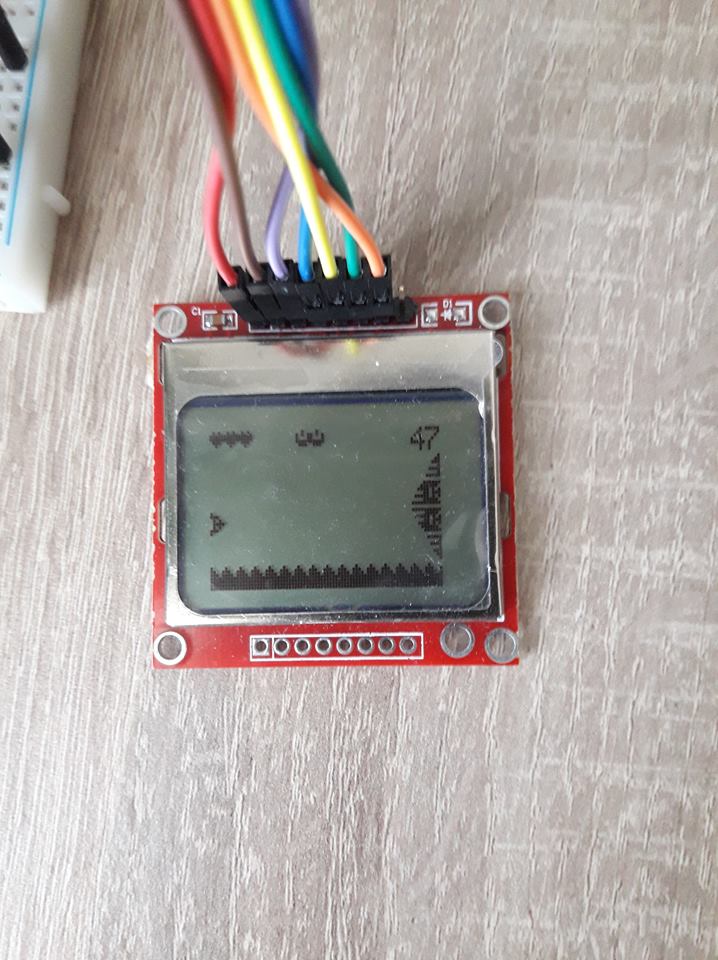

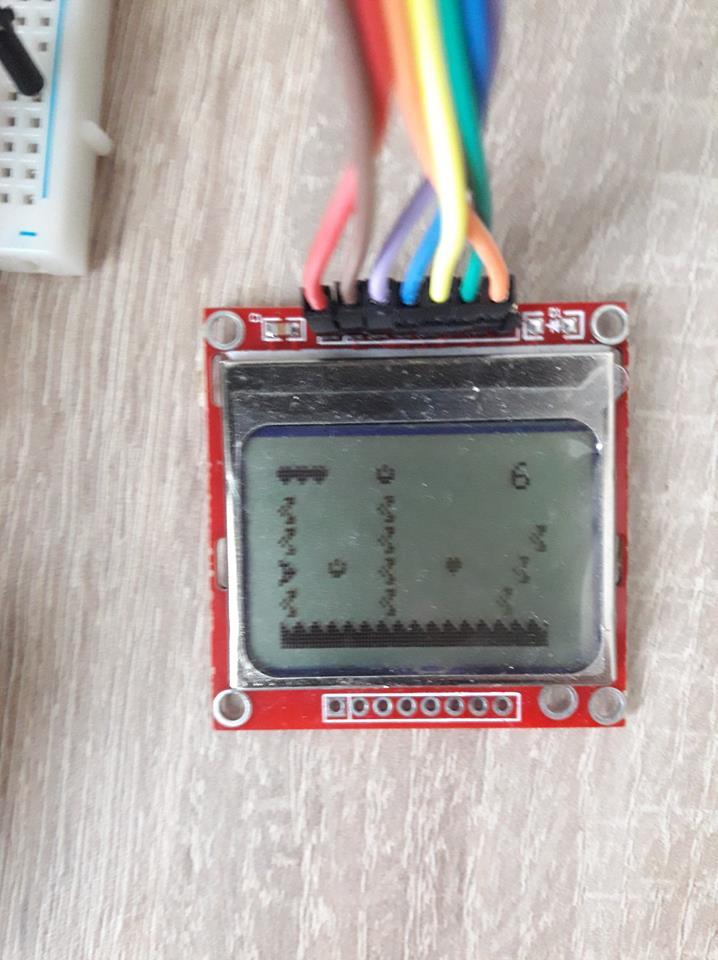

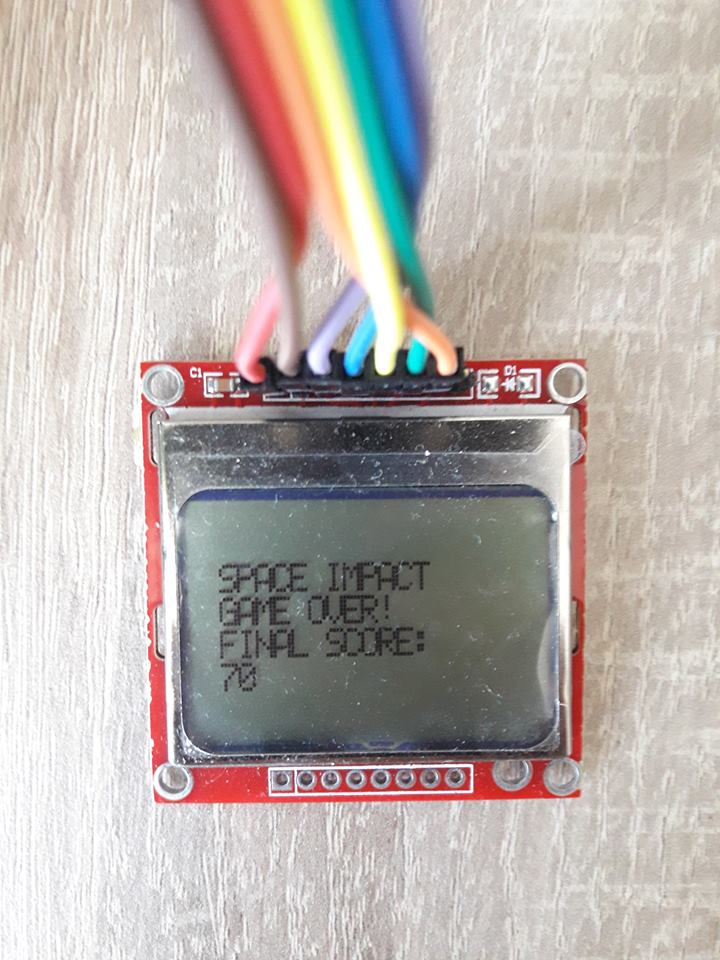

Ecranul de start / Ecranul de joc / Boss-ul final / Ecranul de sfarsit:

• Faptul ca am impartit proiectul pe etape m-a ajutat foarte mult, mai ales ca fiecare dintre ele avea ceva “rewarding” la final. Dupa ce am reusit sa afisez primul meu text, restul a mers mai repede, iar la un moment dat mi-am dat seama ca eram entuziasmat de fiecare data cand compilam sa vad ce e nou.
• LCD-ul s-a dovedit a fi esential pentru debugging.
• Mi-as fi dorit sa sporesc acuratetea accelerometrului cumva.

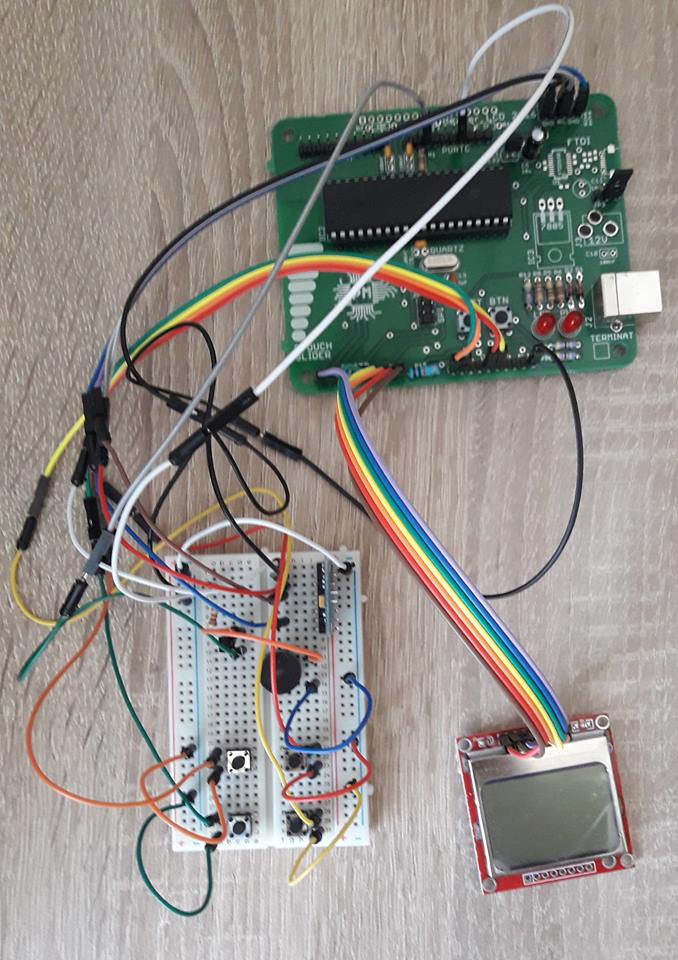

• Decizia de a schimba de pe placuta de test pe breadboard s-a dovedit a fi inspirata, mai ales dupa ce am inceput sa exagerez cu firele.
• Ma bucur ca am ajuns si am implementat toate functionalitatile pe care mi le-am propus. Treptat, aceasta “nebuloasa” numita “Proiect” a devenit una dintre cele mai placute teme ale facultatii.

Ciocioi Stefan-Viorel - Proiect Space Impact 2018

Contine si sprites folosite in joc si soft-ul LCD Assistant.

Sfarsit Milestone 1
20 Aprilie 2018 - Creata Pagina de Wiki

• Update Introducere
• Update Descriere Generala

Sfarsit Milestone 2
06 Mai 2018 - Update Descriere Hardware

• Introducere Schema Electrica

Sfarsit Milestone Final
22 Mai 2018 - Completare Pagina Proiect

LCD:

1. graphic-lcd-hookup-guide
2. LCD Assistant : bitmap_converter
3. Biblioteca de pornire: 4c97644866227a133977f847394d8f5d65b95e6b

Accelerometru:

1. Biblioteca: .WwGQdEjRBPY
2. Datasheet: mpu-6050

• Documentația în format PDF
