Proiectul consta in impmentearea unui joc de tip pong in 2 jucatori. Acesta are ca si scop extinderea cunostiintelor de proiectare cu microprocesoare. Am plecat de la cunoscutul joc pong, care a fost printre primele jocuri aparute. Jocul are ca si utilitate relaxarea si distractia intre 2 prieteni

Avem nevoie de 4 butoane pentru a controla directia de deplasarea a celor 2 porti, sus sau jos. Jocul se va termina cand un jucator va avea 5 puncte.

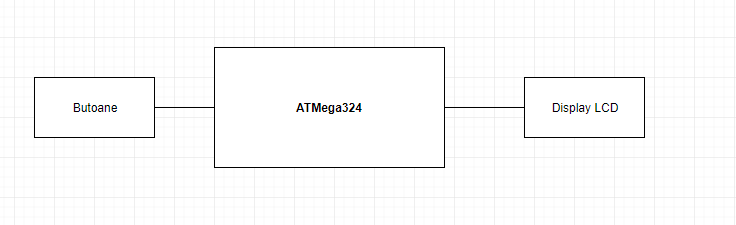

Schema bloc:

Lista de piese:

• 1 placa de baza ATMega324
• 1 LCD Dispaly Nokia 5110
• 4 butoane
• 1 condensator
• diode
• rezistente
• stabilizator de tensiune (ecranul necesita alimentare la 3.3V)

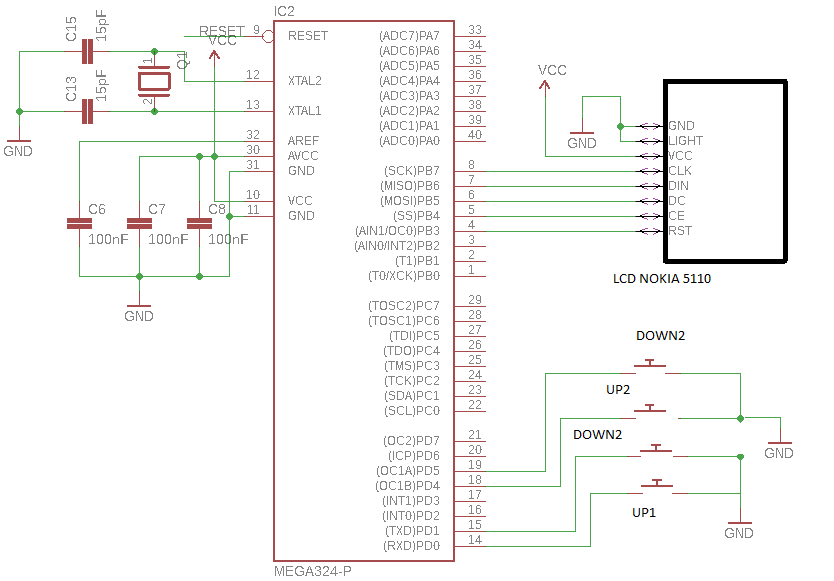

Schema electrica:

Am folosit ca mediu de dezolvatare AVR cu editorul Sublime Text.

Am utilizat gcc-avr, avr-libc, libusb-dev pe o masina virtuala de linux mint.

Pentru a afisa date pe display-ul Nokia 5110, am folosit header-ul lcd.h cu implementare in lcd.c. Se apeleaza functii precum:

• void lcd_clear(void); - curatare ecran
• void lcd_update(void); - update-aza datele afisate
• void lcd_goto_xy(unsigned char x, unsigned char y); - pune cursroul la pixelul (x,y)
• void lcd_str(char* str); - afiseaza un string acolo unde pozitia cursorului
• void lcd_init(void); - initializeaza lcd
• void lcd_contrast(unsigned char contrast); - setare contrast

Functiile implementate de mine sunt urmatoarele:

• void init_buttons(void); - initializare butoane PD0, PD1, PD4, PD5
• void check_direction(void); - setare directie in functie de butonul care a fost apasat
• coord generate_coord(void); - generare coordonate pentru puc. coord este un pixel cu campurile x, y
• void initial_screen(void); - setare imagine de inceput
• void wait_start(void); - inceperea jocului prin apasarea butonului de start
• void init_bar(uint32_t seed); seteaza coordonatele initiale pentru cele 2 bari si pentru puc
• void update_game(void)l - update al pozitiei obiectelor la fiecare pas
• void end_game(char* str); - afisare invingator
• void draw_game(void); - afiseaza obiecte pe lcd
• int main(void); - se apeleaza functiile necesare derularii jocului

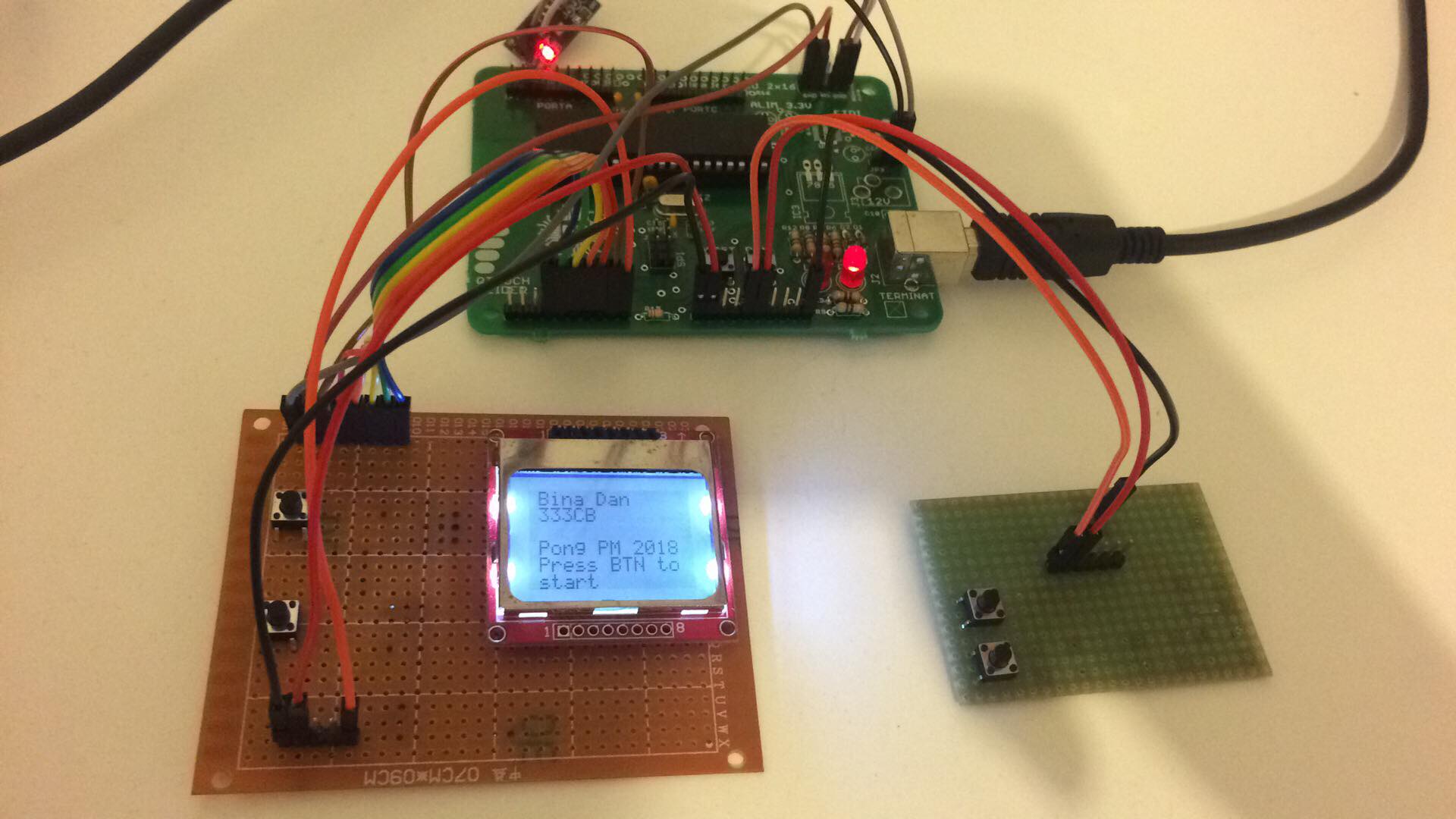

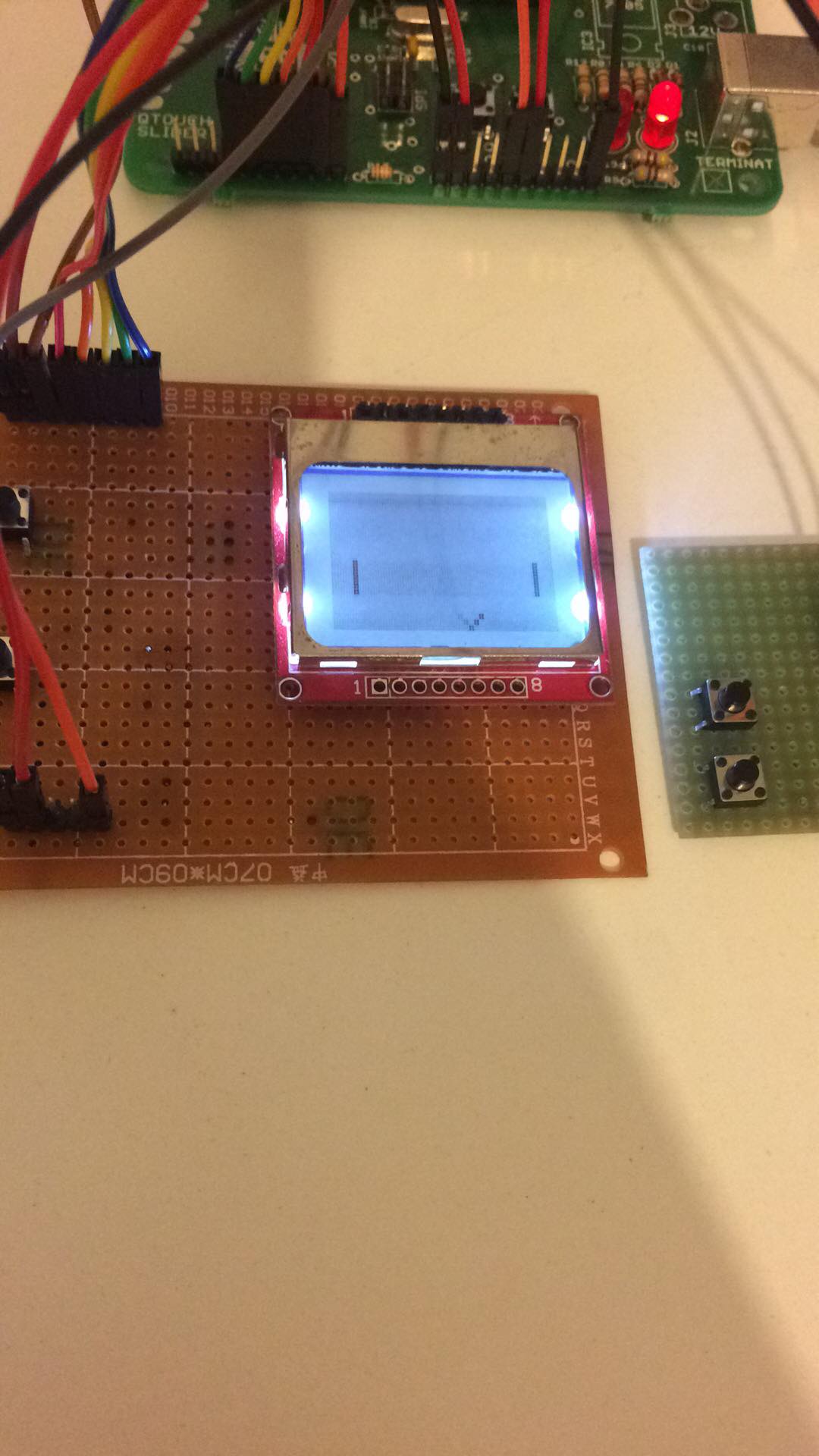

Rezultate obtinute:
