Constantin-Cătălin CRĂIŢĂ (78320) - Alarm Clock

Autorul poate fi contactat la adresa: Login pentru adresa

Introducere

Proiectul este un ceas cu alarma programabil. Cu totii stim cat de greu este sa ne trezim dimineata… Ceasul va putea fi setat cu mai multe alarme si va avea si binecunoscuta facilitate de “snooze”.

Descriere generală

Atunci cand o alarma este setata se va aprinde un LED pentru a semnala acest lucru. Introducerea alarmei se va face prin intermediul unui keypad. Pentru oprirea/amanarea alarmei voi folosi 2 butoane. Ceasul va oferi feedback vizual prin intermediul unui LCD. Alarma va fi redata desigur printr-un difuzor.

Hardware Design

Lista piese

Numar piese Nume piesa Specificatii

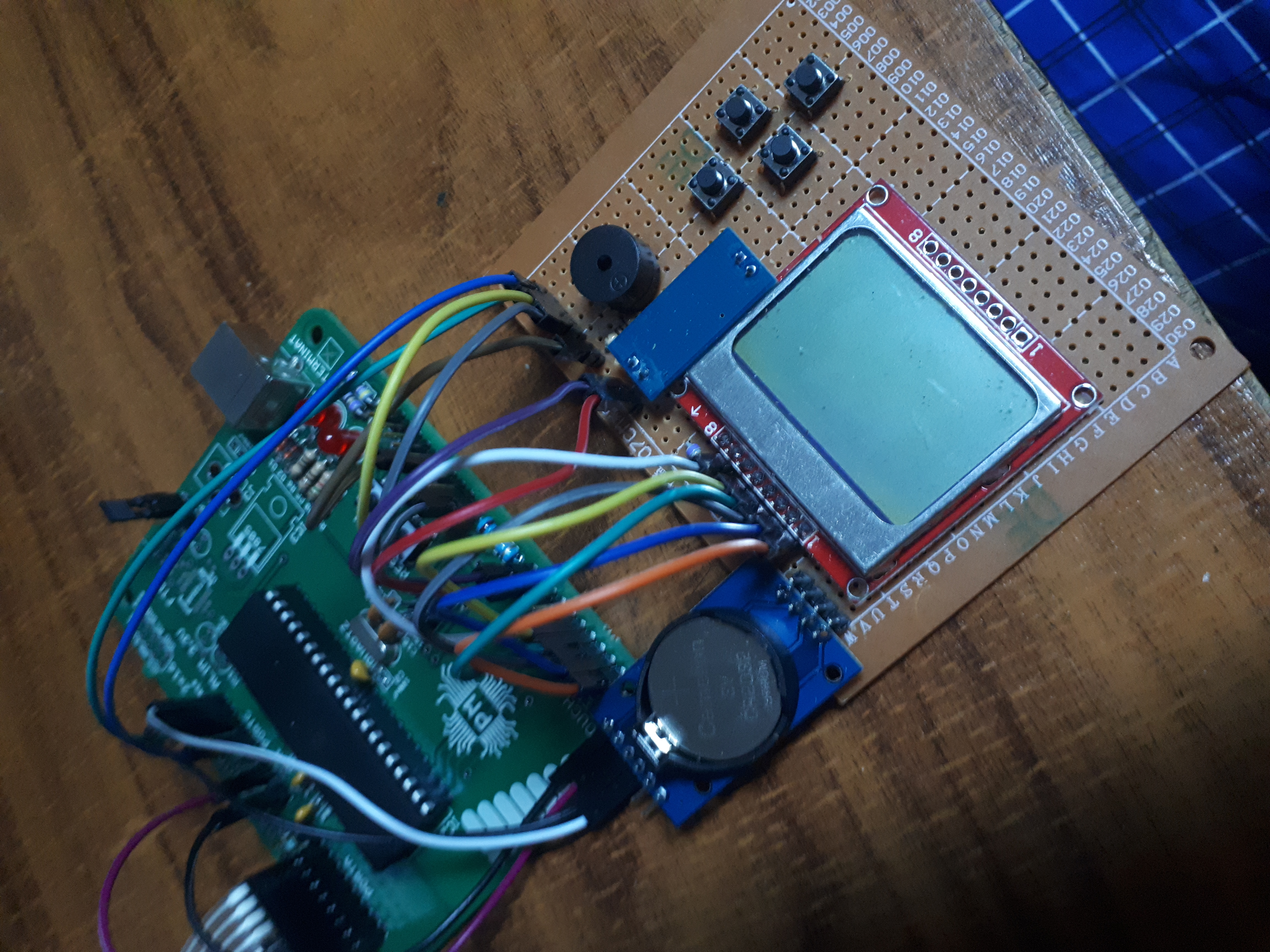

1Placa de baza Microcontroller ATMega324
1Modul real time clock Clock module

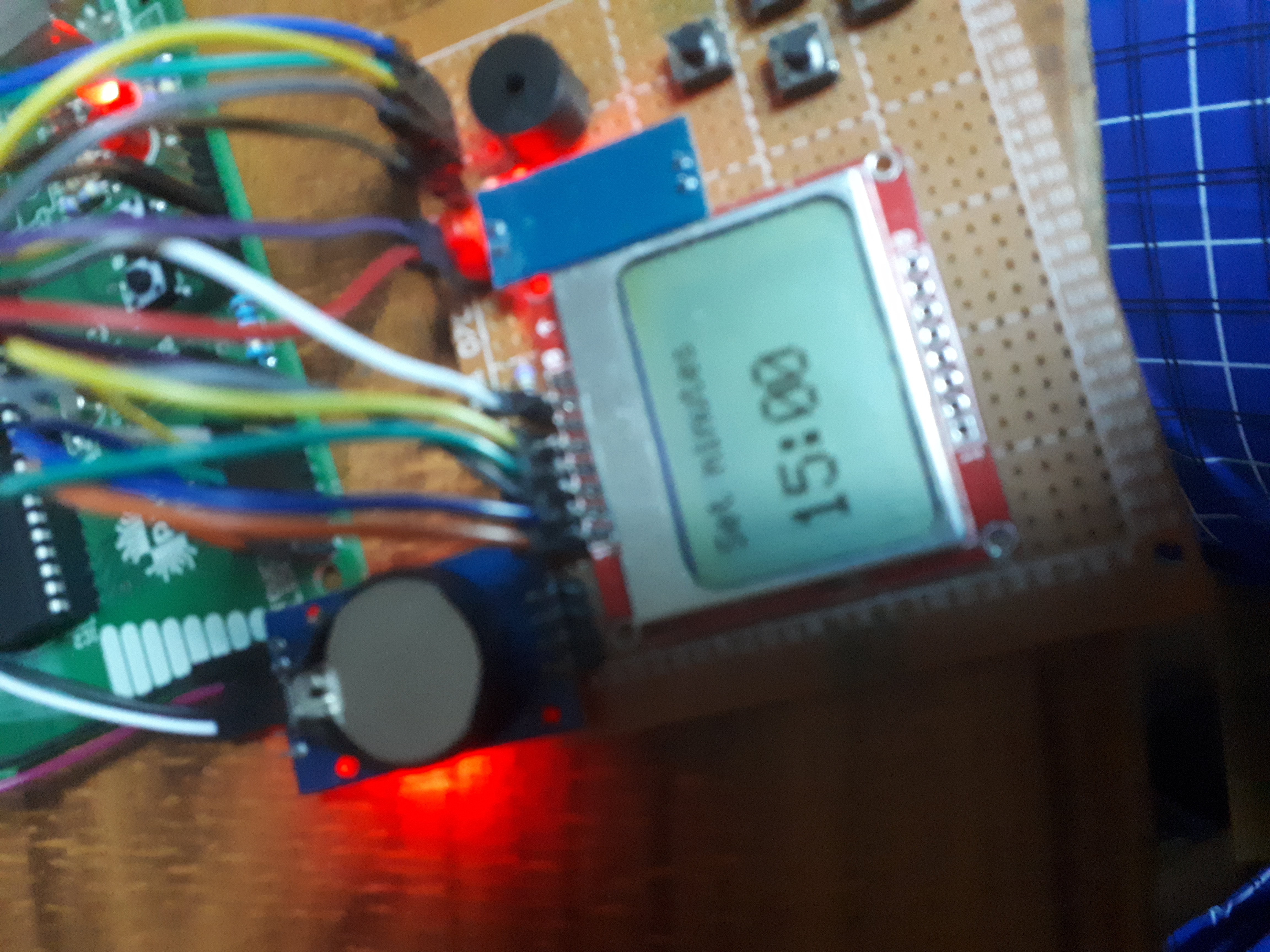

1Display Display Nokia 5110

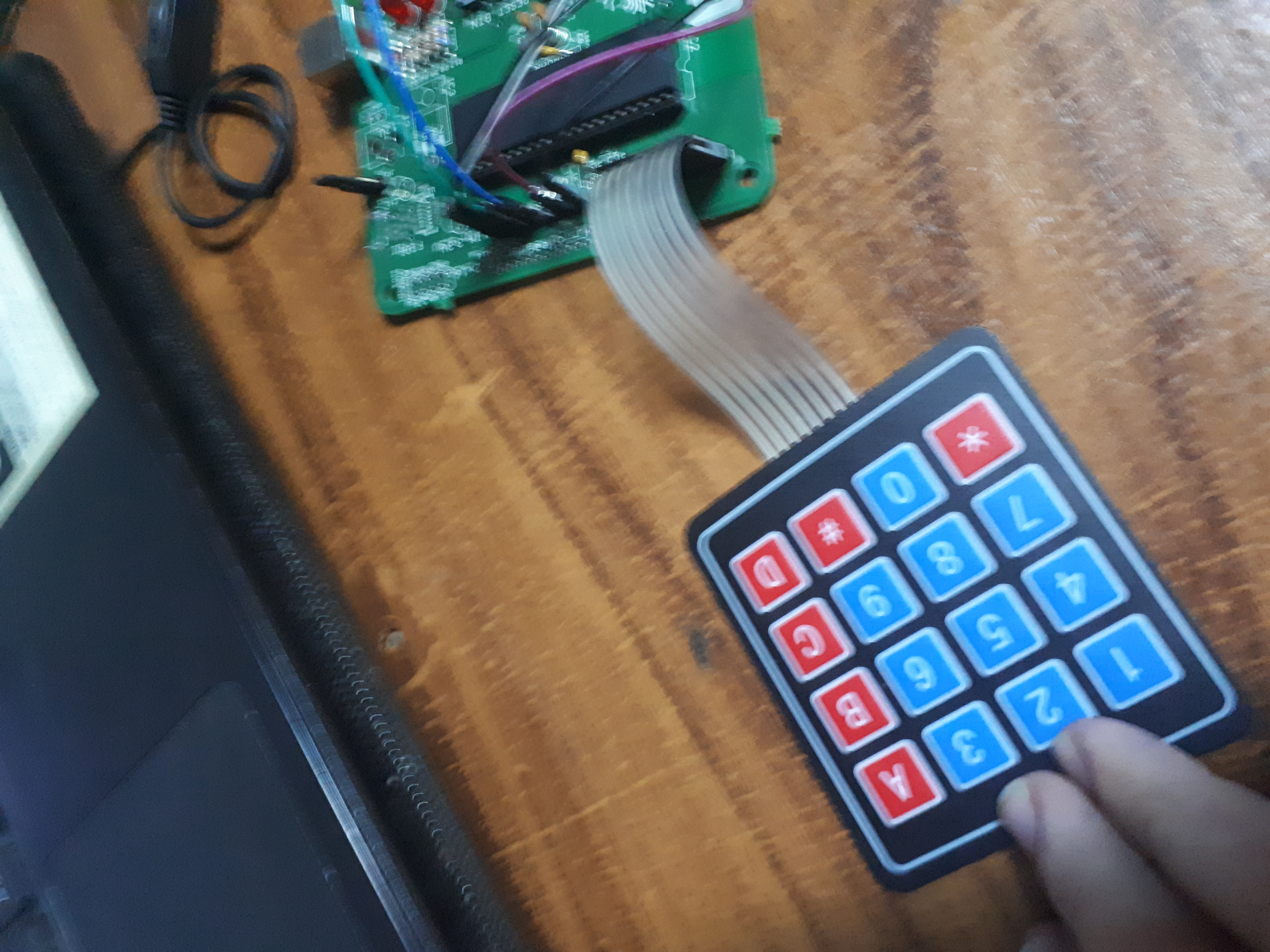

1Keypad
1Difuzor
2Butoane
1LED
?Fire legatura
1Placa test
?Rezistente

Software Design

Mediu de dezvoltare

 Am folosit Notepad++ si Ubuntu on Windows pentru compilare mai usoara.

Librarii folosite

  • avr-nokia-5110
  • pwm-music
  • AVR-I2C
  • DS3231-RTC-AVR
  • keypad 4×4

Detalii implementare

  • Am folosit paradigma unui automat de stari in care se afla ceasul.
  • Sunt folosite structuri de control cum ar fi ceasul sistemului, melodii disponibile pentru alarma, alarme setate etc
  • Sistemul este unul asincron, predominand interactiunea prin intreruperi
  • Pentru updatarea timpului am folosit un intrerupere de overflow pe Timer0 care citeste timpul din RTC
  • De fiecare data cand se updateaza timpul se vede daca nu cumva trebuie dat trigger la sunarea unei alarme
  • Alarma suna de 3 ori si daca nu este oprita se va amana 1 minut.

Rezultate Obţinute

Concluzii

  • A fost o experienta frumoasa dar solicitanta.
  • Am aflat ca debug-ul poate fi mult mai greu atunci cand proiectul nu este exclusiv soft.
  • Cu toate acestea este mult mai rewarding decat o tema oarecare.

Download

Jurnal

  • Placa de baza (07.05.2018)

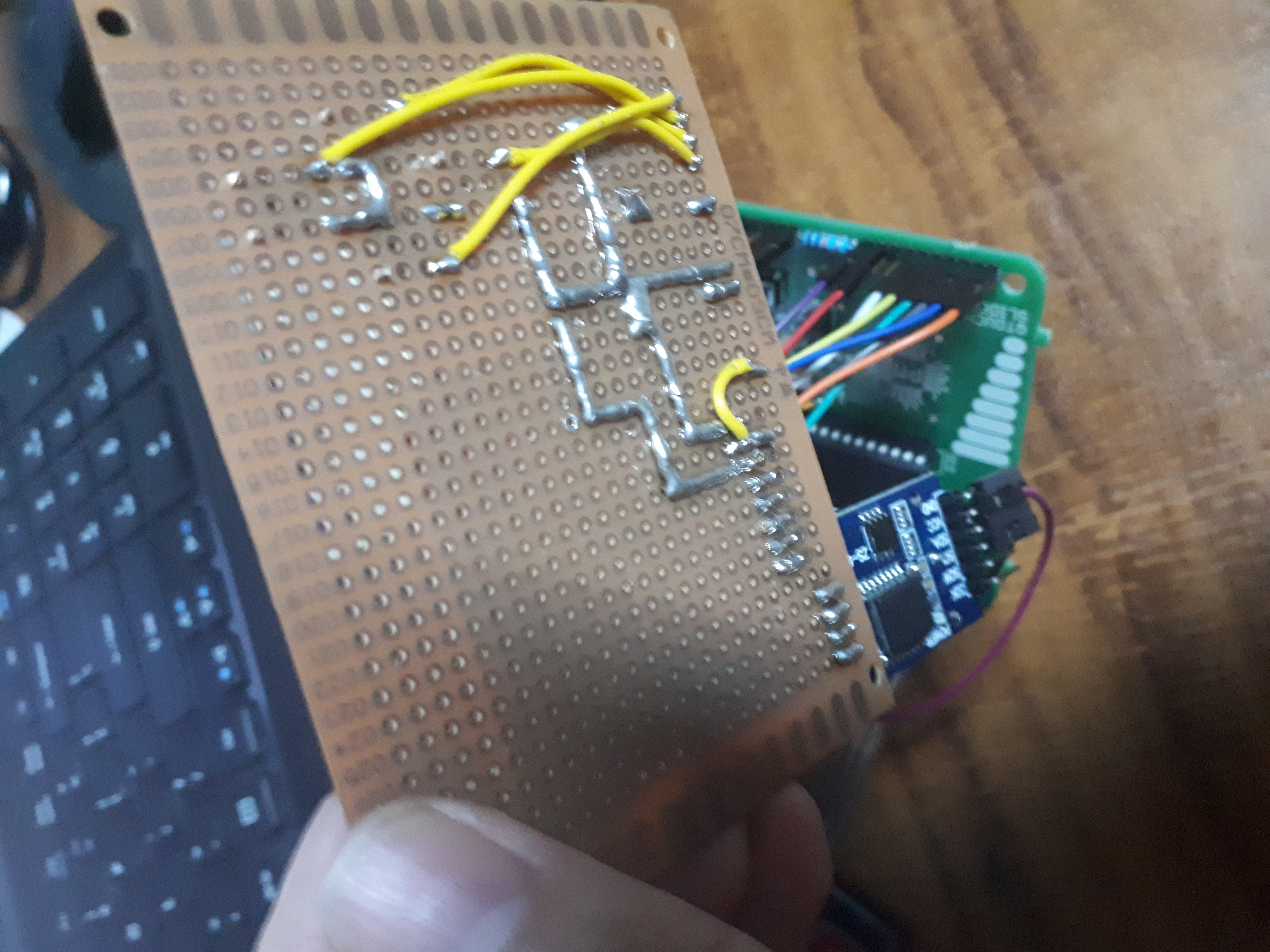

  • Lipire componente (15.05.2018)
  • Dezvoltare soft (18.05.2018 - 20.05.2018)

Bibliografie/Resurse
