Denis-Adelin FIRU (78323) - Pian

Autorul poate fi contactat la adresa: Login pentru adresa

Introducere

Proiectul presupune realizarea unui pian cu mai multe functionalitati:

  • posibilitatea schimbarii sunetelor, astfel incat pianul sa poata reda si alte instrumente
  • schimbarea volumului
  • schimbarea octavei
  • afisarea pe un ecran lcd a configuratiei actuale ( volum + instrument + octava )

Scopul acestui proiect este de a invata sa canti la pian, dar in acelasi timp sa ai posibilitatea sa schimbi sunetul de pian cu un alt instrument. Acest lucru ar ajuta, deoarece nu e nevoie doar sa stii sa canti la pian pentru a reusi sa canti si la celelalte instrumente.

Ideea mi-a venit din dorinta de a vrea sa stiu sa cant la un instrument.

Descriere generală

Ecranul lcd va prelua date din program, in legatura cu volumul, octava si instrumentul. Acesta se va actualiza in momentul in care se apasa pe buntoanele de schimbare a uneia din cele 3 informatii afisate.

La apasarea unei clape a claviaturii, microcontroller-ul va trimite nota mapata pe clapa respectiva catre difuzor, pentru a reda sunetul.

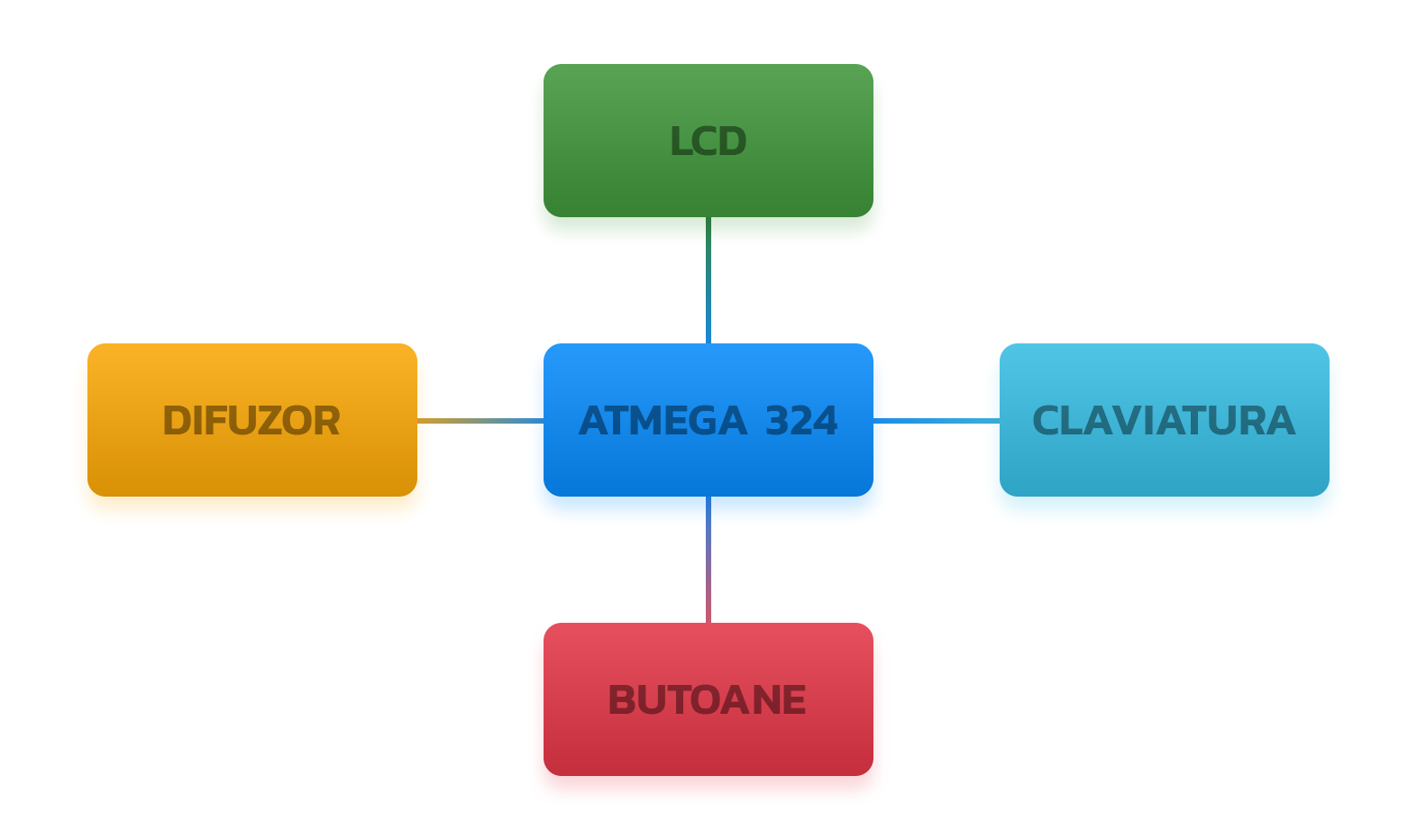

Hardware Design

Lista de piese:

  • PCB 2018
  • Kit de baza
  • Butoane
  • LCD
  • Claviatura
  • Fire de legatura
  • Rezistoare
  • Condensatori
  • Difuzor
  • Amplificator audio GF1002 + potentiometru

Pentru afisaj folosesc un LCD cu un controller Hitachi 44780.

Difuzorul este de 8 ohmi.

Pentru butoanele de control, cat si cele ale claviaturii nu a mai trebuit sa pun rezistente, deoarece microcontroller-ul are rezistente de pull-up integrate.

Software Design

Ca mediu de dezvoltare am folosit Clion ca IDE, iar hex-ul l-am generat cu un Makefile. Pentru librarii am folosit:

  • <util/delay.h> - pentru functia _delay_ms()
  • <avr/interrupt.h> pentru intreruperi

Pentru functionarea pianului am folosit 2 timere:

Timer 0 verifica la fiecare 10 ms printr-o intrerupere, daca s-a apasat un buton de pe claviatura

Timer 1 il folosesc pentru a genera sunet prin pwm la speaker

Functii implementate sunt cateva functii ajutatoare:

  • init_timer - functie care imi initializeaza cele 2 timere:
  • push - verifica daca s-a apasat un buton
  • pwm_freq - seteaza ocr pentru timer1 pentru a putea generea sunete
  • pwm_on - porneste pwm
  • pwm_off - opreste pwm
  • check - aceasta functie verifica ce butoane s-au apasat si in functie de asta ia frecventa si face media in caz ca s-au apasat mai multe

Timer 0 , mod CTC , prescaler 1024 cu intreruperile activare Timer 1 , pwm activat, cu prescaler 1024

Rezultate Obţinute

In momentul de fata pianul are implementate:

  • schimbarea de octava
  • modificarea volumului

Inca nu am reusit sa modific sunetul pe care il scoate, pentru a simula mai multe instrumente

Concluzii

A fost un proiect interesant , in care am invatat sa lucrez mai bine si sa inteleg timerele si pwm.

De asemenea, am descoperit ca imi place sa programez placute si sa vad cum obtin anumite rezultate

Download

Arhiva cu codul sursa : denis_adelin.firu_pian.zip

Eagle: denis_adelin.firu_sch.sch

Jurnal

Puteți avea și o secțiune de jurnal în care să poată urmări asistentul de proiect progresul proiectului.

Bibliografie/Resurse

Laboratoare PM

Youtube

Datasheet ATmega324 doc8272.pdf
