Introducere

Proiectul ales va fi un vitezometru pentru bicicleta care va indica atat viteza cat si cadenta pedalelor. Pentru implementare aleg un senzor de tip Hall atasat pe furca bicicletei si un magnet atasate pe janta acesteia sau pe o spita, pentru a determina viteza si un alt senzor pe cadru precum si un magnet pe partea interiara a pedalei ,pentru a masura cadenta acestora.

Consider ca acest aparat poate fi util oricarui posesor de bicicleta si mai presus de asta, din motive econimic, un aparat care masoara cadenta pedalelor cat si viteza de deplasare este mult mai costisitor fata de unul care doar afiseaza viteza de deplasare.

Descriere generală

Folosind senzorul magnetic Hall masor intensitatea campului magnetic generat de trecerea magnetului prin fata senzorului si astfel pot determina de cate ori “a trecut” magnetul prin fata senzorului intr-o anumita perioada de timp.

Hardware Design

Lista piese:

placa de bază, ecran LCD (16×2), Modul cu Senzor Hall YS-27 (x2), LED-uri, rezistente, (butoane)

Schema Bloc:

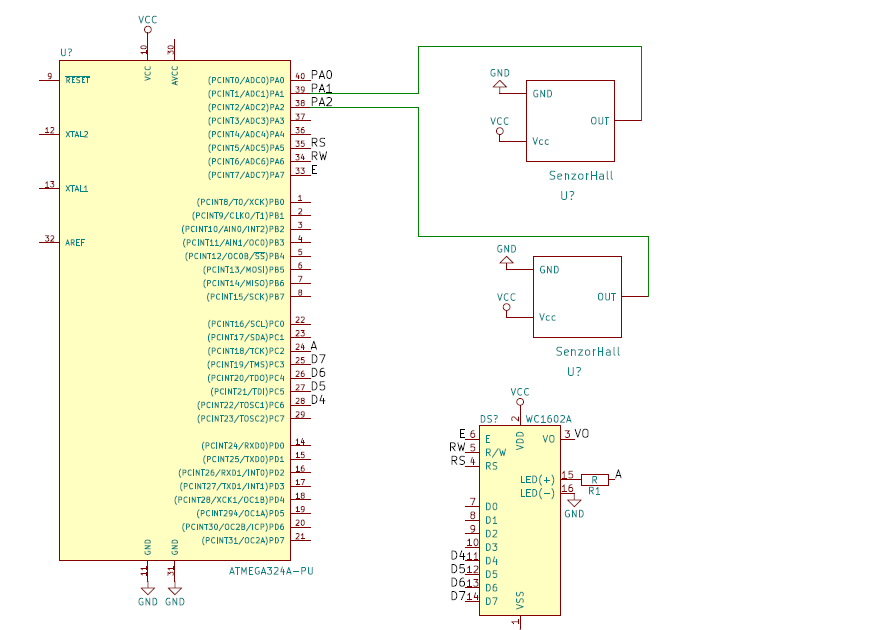

Schema electrica:

Software Design

Descrierea codului aplicaţiei (firmware):

  • mediu de dezvoltare (if any) (e.g. AVR Studio, CodeVisionAVR)
  • librării şi surse 3rd-party (e.g. Procyon AVRlib)
  • algoritmi şi structuri pe care plănuiţi să le implementaţi
  • (etapa 3) surse şi funcţii implementate

Rezultate Obţinute

Datorita unor probleme hardware ale LCD-ului si a lipsei timpului am reusit doar finalizarea partiala a softului.

Librarii utilizate :

  lcd.h

Medii dezvoltare :

  AVR Studio,
  HidBootFlash

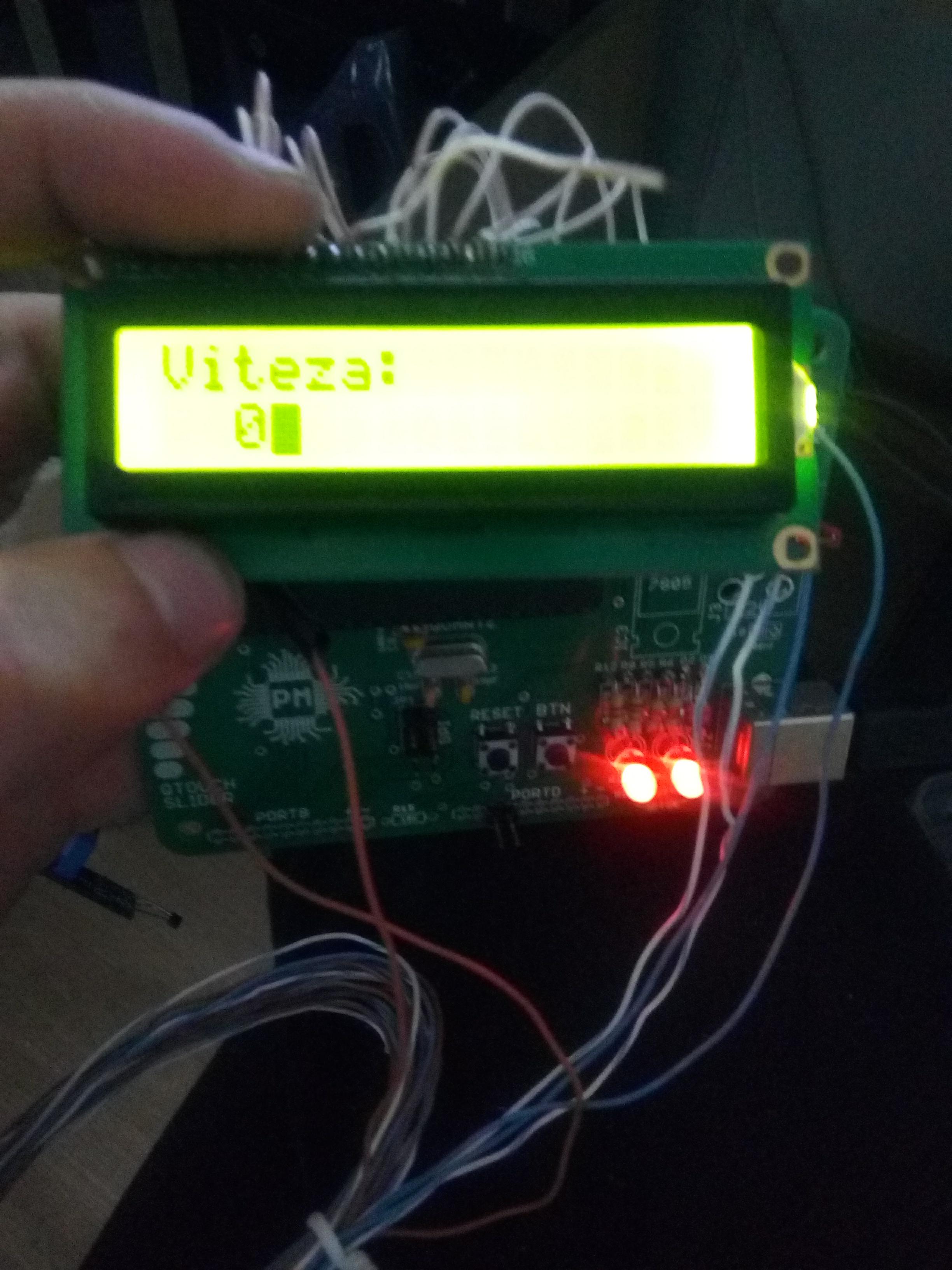

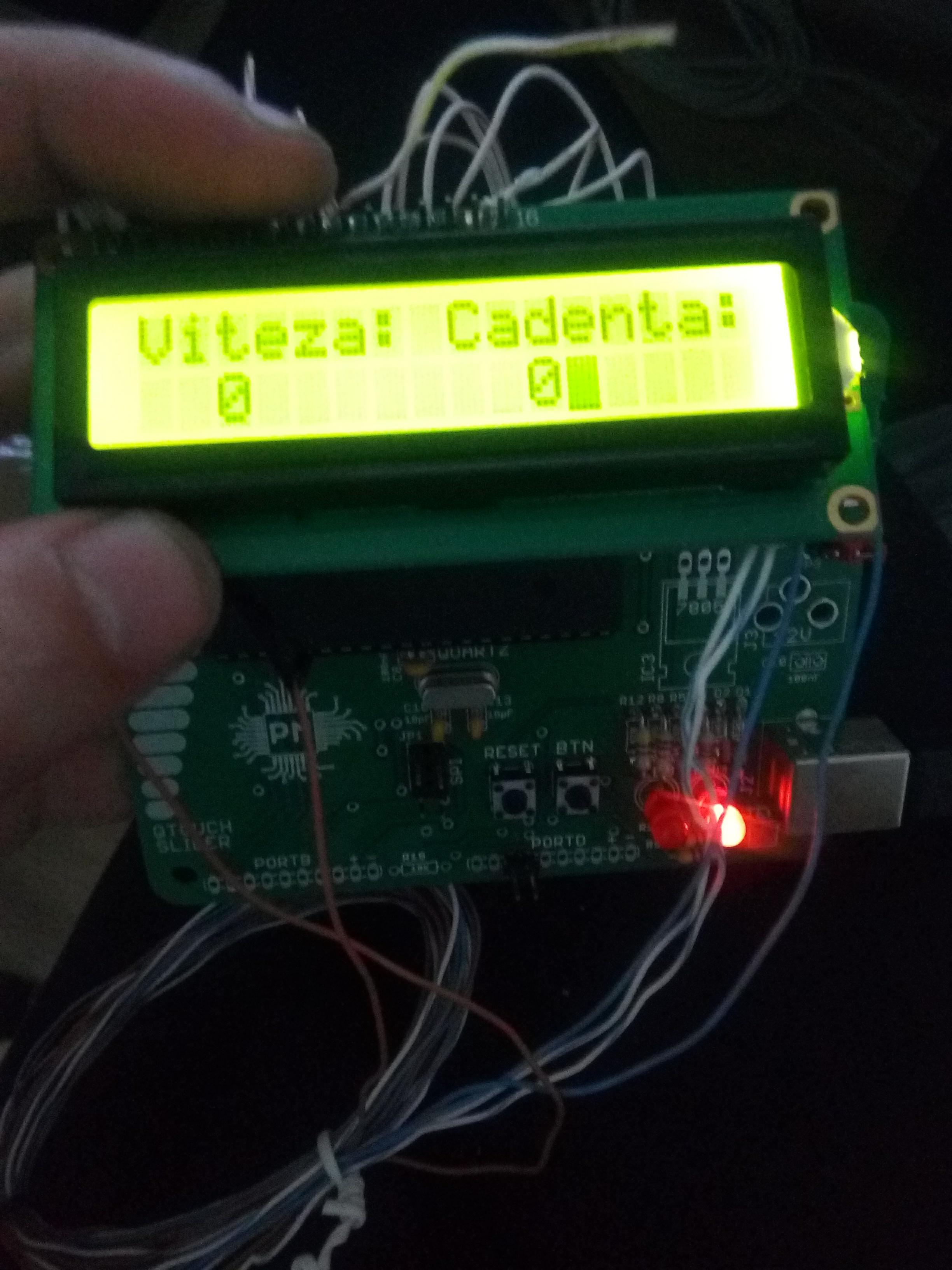

Care au fost rezultatele obţinute în urma realizării proiectului vostru.

Rezultatele obtinute nu sunt intocmai cele dorinte din cauza unor probleme de tip hardware si anume arderea unor inele de pe headerul LCD.A fost nevoie de trasarea conexiunilor cu ajutorul unor fire. Senzorii de tip Hall au VCC si GND comun si output-uri diferite pe pinii PA1 resprectiv PA2.

Download

Jurnal

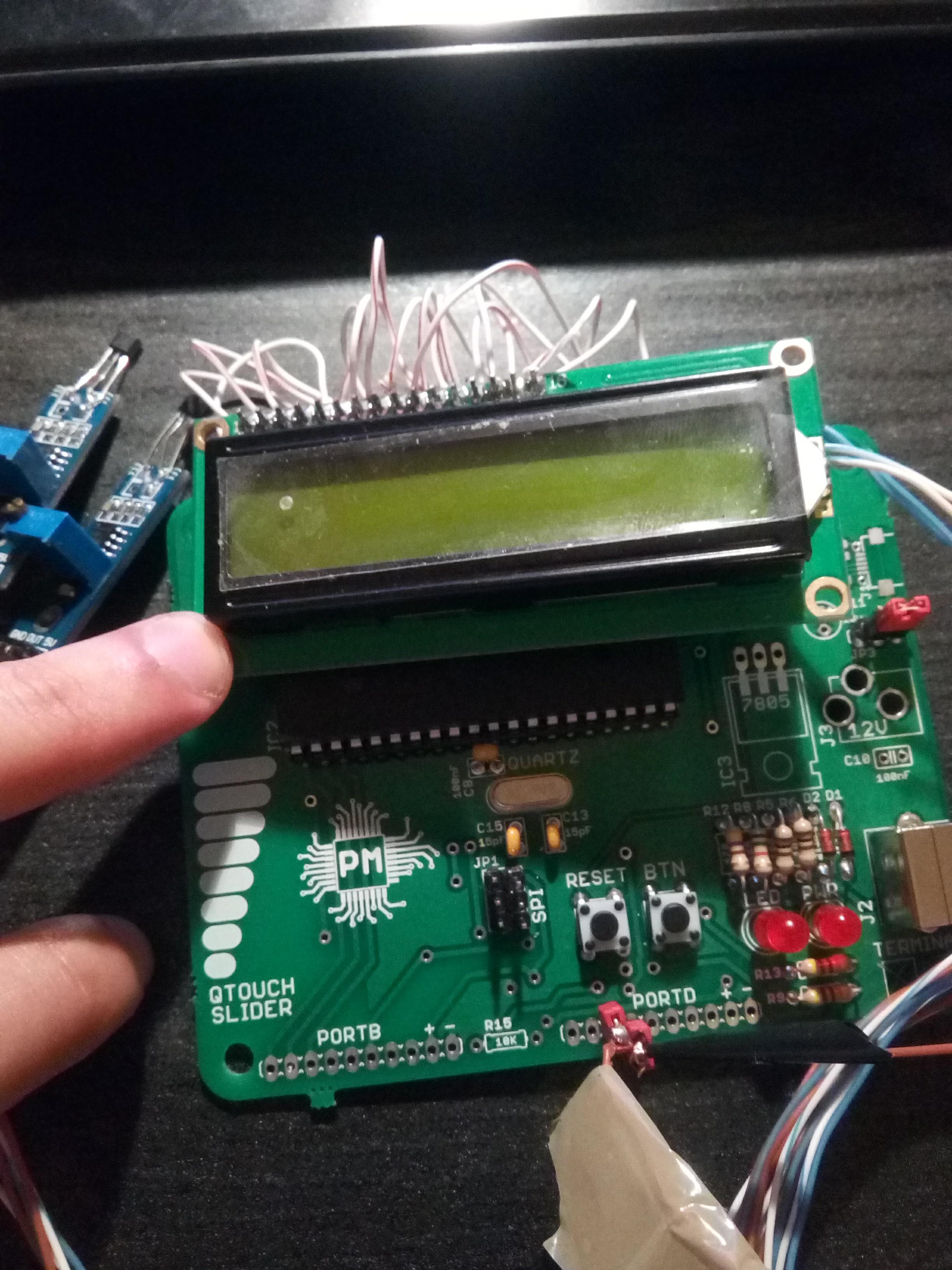

Placuta + senzori :

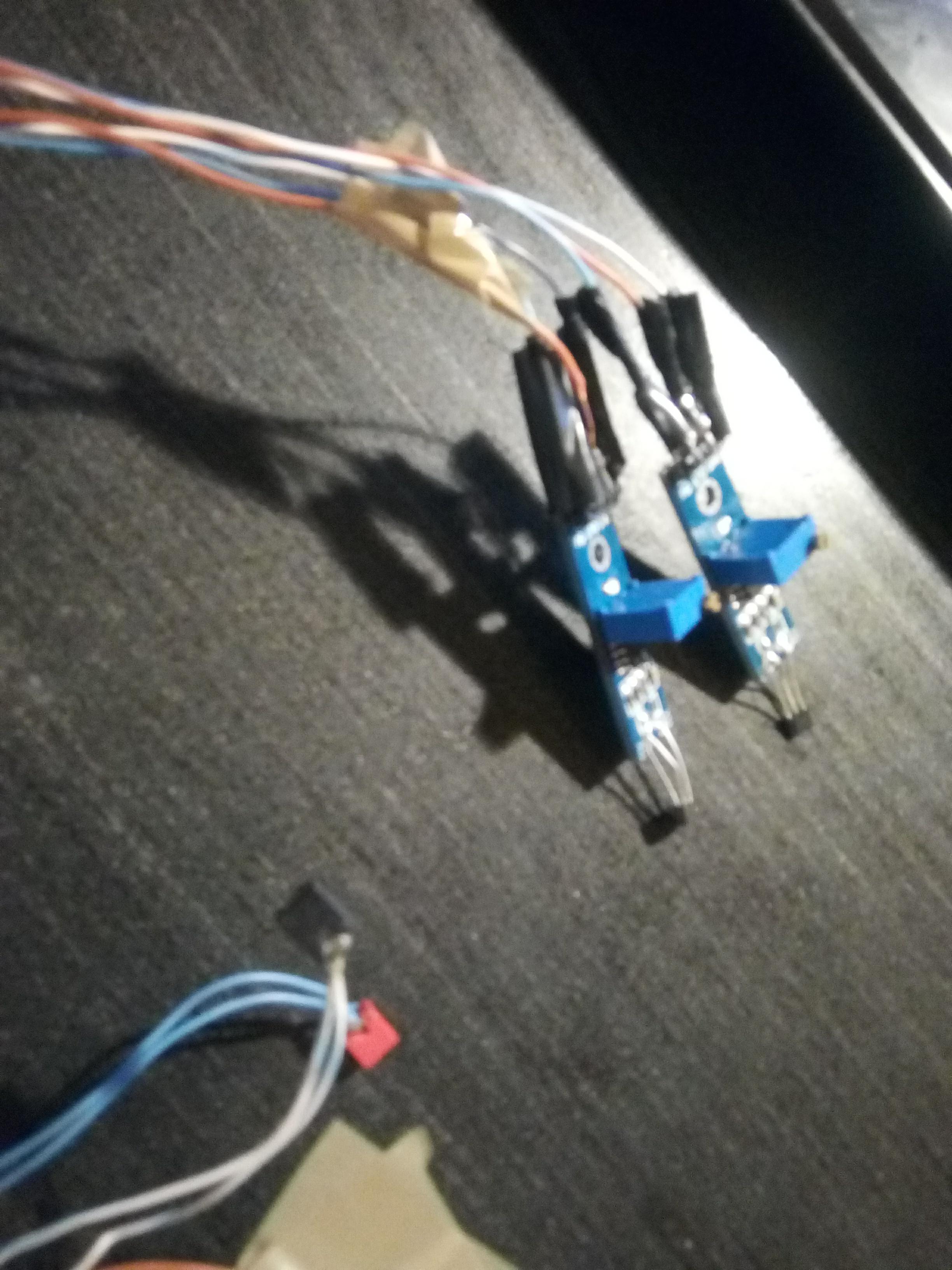

Senzori :

Concluzii :

Realizarea proiectului a fost o ocazie interesanta prin intermediul careia am reusit sa aplic cumular cunostintele cumulare la electronica si proiectarea cu microprocesoare. Din punctul de vedere al realizarii software laboratoarele si tutorialele online au avut un rol semnificativ.

Bibliografie/Resurse

Listă cu documente, datasheet-uri, resurse Internet folosite, eventual grupate pe Resurse Software şi Resurse Hardware.

Resurse software de inspiratie: Laborator Nr.2 & Nr.5

Proiect: proiect_cernea_alexandru.zip

http://www.instructables.com/id/Magnetic-speed-sensor/

www.google.com

http://www.adelaida.ro/ss49e-senzor-hall-de-pozitie.html

schema_electrica_vitezometru.pdf
