Introducere

Proiectul pe care l-am ales consta in contruirea unei masinute controlate prin wireless.
Am cautat prin proiectele din anii trecuti iar aceasta idee mi s-a parut fun de implementat. Am ales
acest proiect cu scopul de a intelege mai bine conceptele prezentate in laborator, la curs cat si sa inteleg
cum ne putem conecta wireless la placuta ATMega 324.

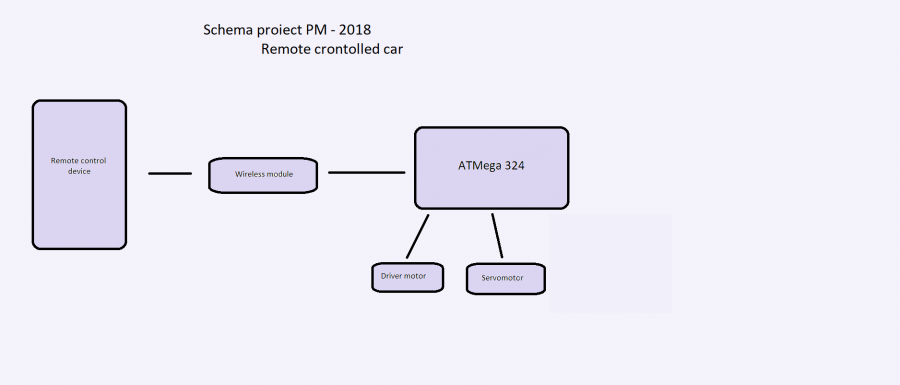

Descriere generală

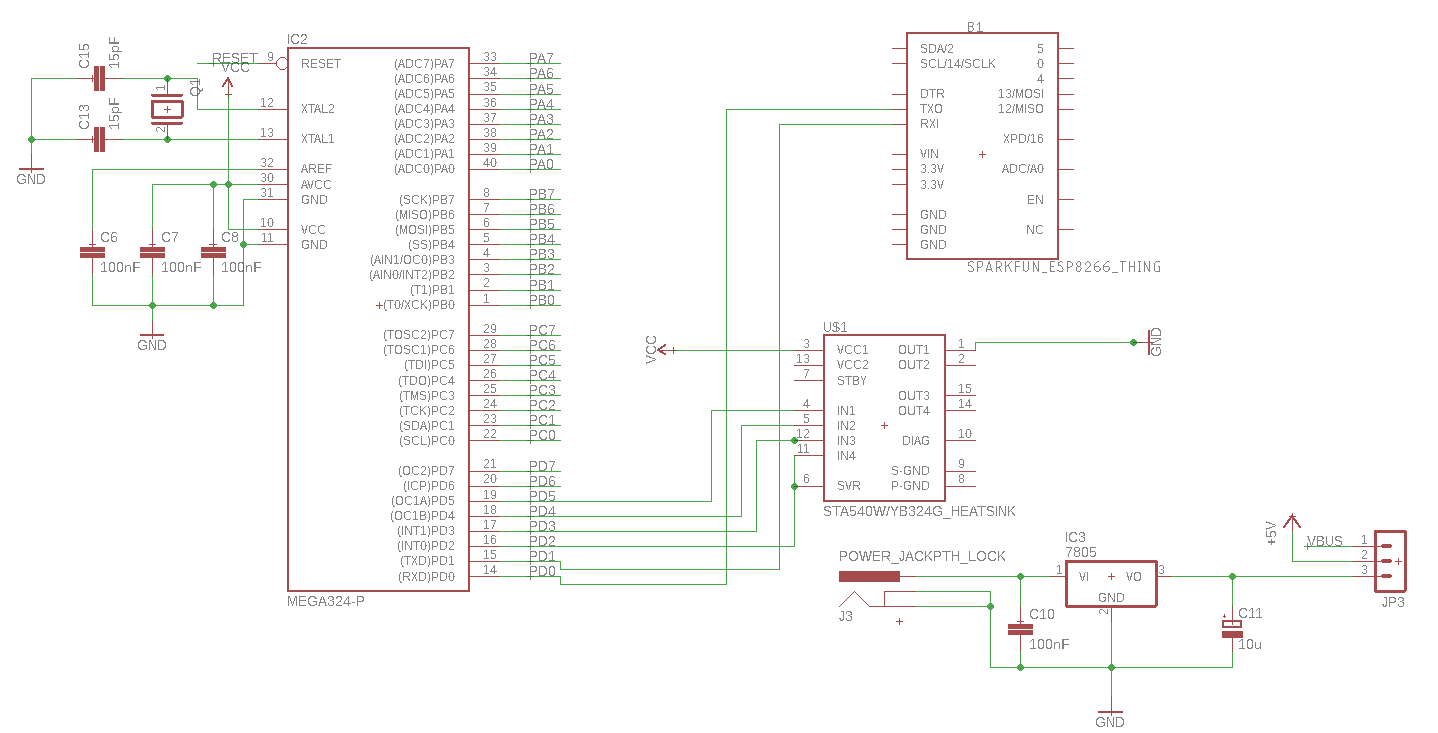

Hardware Design

  1. Placa de baza (+ componentele standard)
  2. Microcontroller ATMega 324A-PU
  3. kit masinuta
  4. modul bluetooth HC-05 - dual
  5. Modul driver de motoare L298N
  6. DC Motor
  7. Baterie 9V
  8. Conector 9V

Software Design

-init_eng() - seteaza registrii motorului in modul PWM

-start_eng() - executa comanda

-USART0_init() a fost preluata din laborator

-intreruperi pentru PWM (Timer0, Timer1, Timer2) si pentru USART0 (prelucreaza fiecare byte primit de la HC-05)

Solutia software este compusa din codul care programeaza microcontroller-ul ATMEGA324. Modulul de bluetooth face legatura dintre aplicatia de pe telefon si microcontroller. Se asteapta producerea unui eveniment prin USART deplasare fata/spate, deplasare stanga/dreapta, marire/miscosare viteza.

Modulul de bluetooth poate fi accesat prin aplicatia: Bluetooth RC Controller din MagazinPlay. Comenzile se transmit de pe telefon.


Tastele de control:

Q, W, E - Mers inainte pe trei viteze

A, S, D - Mers inapoi pe trei viteze

Left Arrow - Stanga

Right Arrow - Dreapta

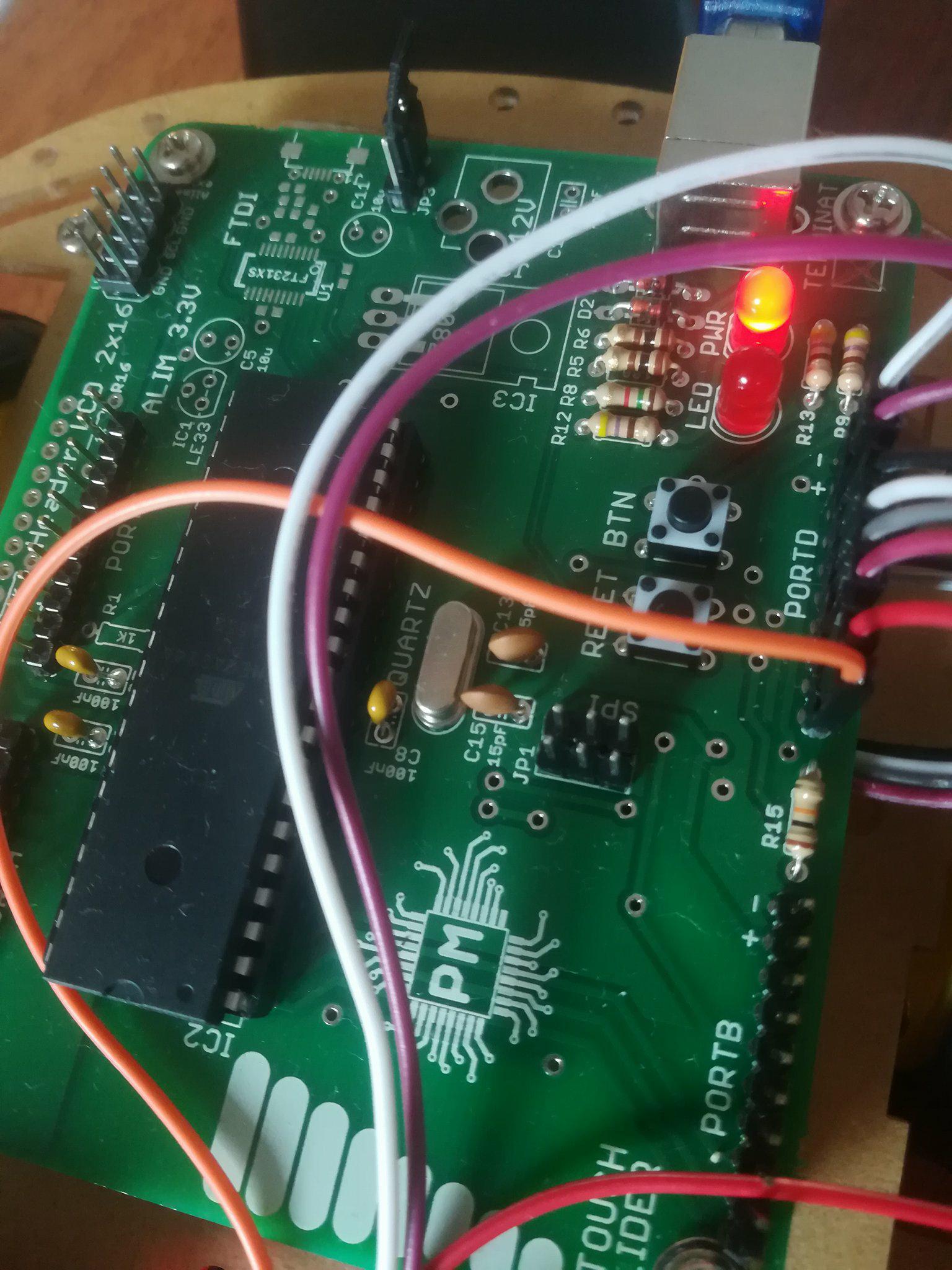

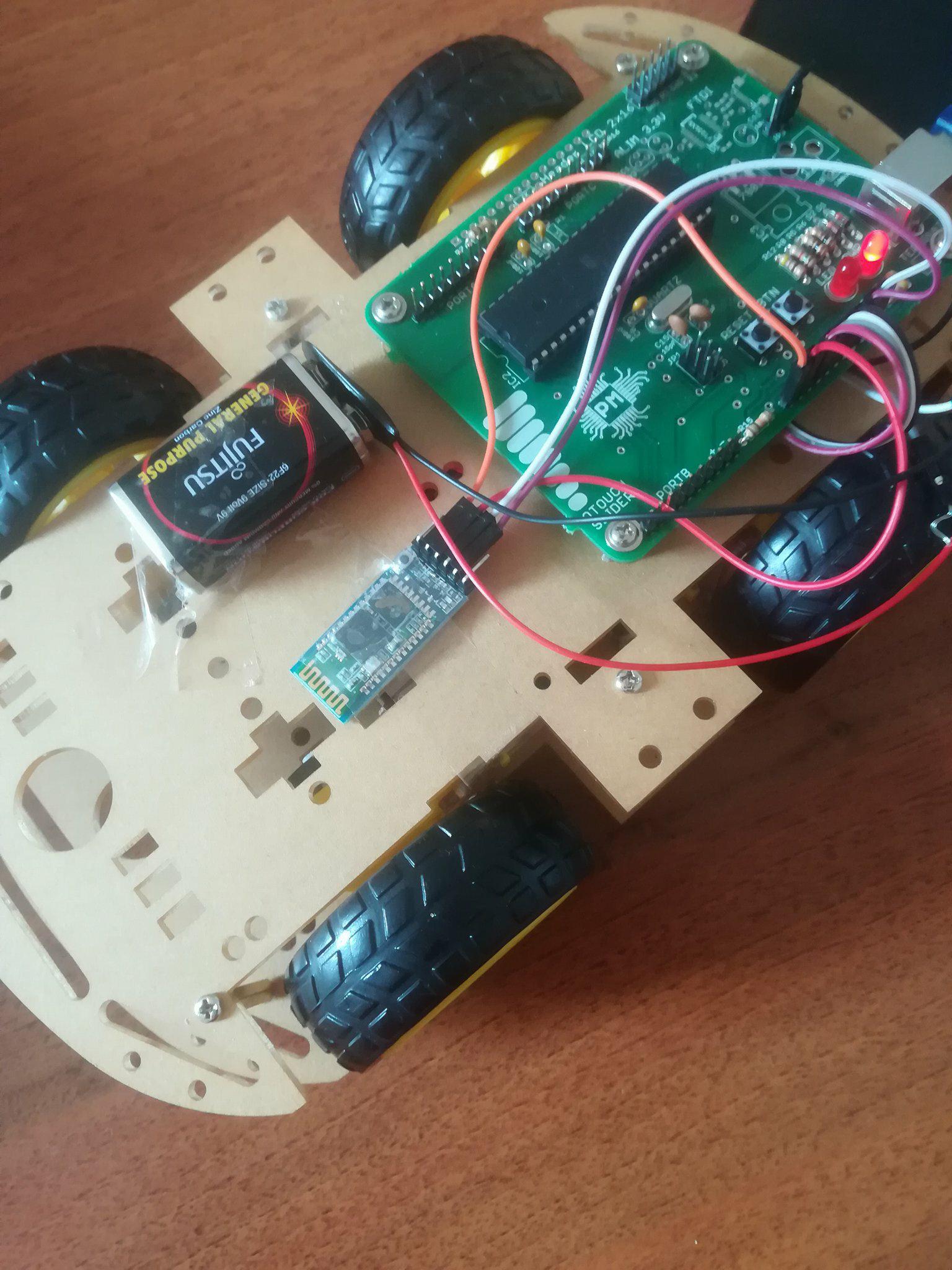

Rezultate Obţinute

Rezultate: Am inteles cum se conecteaza componentele si ce trebuie sa avem in vedere cand facem un astfel de proiect (hardware + software). In ceea ce priveste cablajul si realizarea hardware nu prea am intampinat probleme. Am urmarit Datasheet-ul si am incercat sa inteleg cum trebuie conectate modulele intre ele.

Concluzii

Download

Jurnal

Puteți avea și o secțiune de jurnal în care să poată urmări asistentul de proiect progresul proiectului.

Bibliografie/Resurse
