Proiectul meu este un bord cu afisaj digital pentru simulatorul de curse Project Cars 2. Pe bord apar informatiile care apar si in bordul unei masini de curse: Viteza, turatia, treapta de viteza si un afisaj cu leduri ce indica momentul in care trebuie schimbat in treapta superioara.

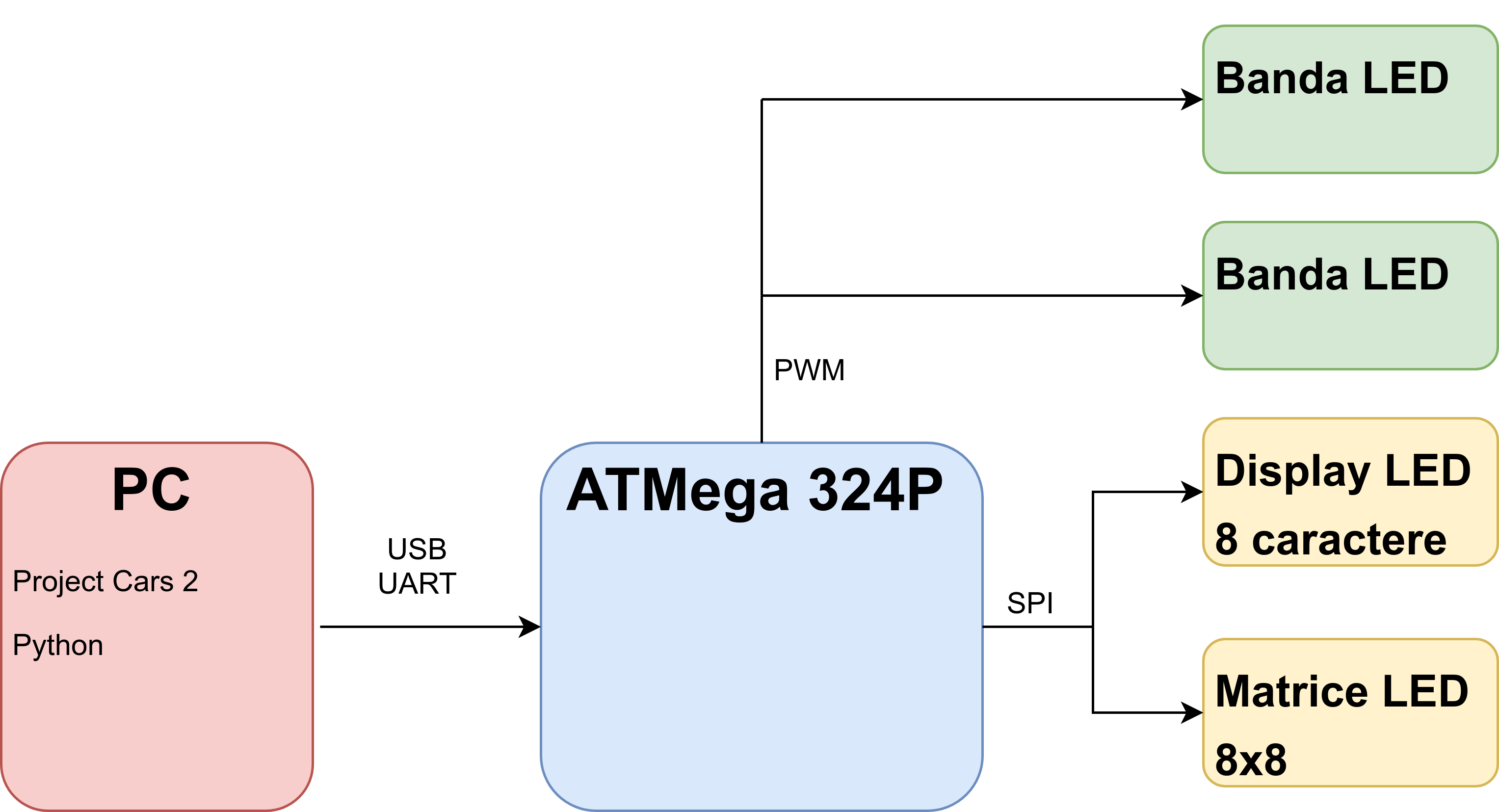

Proiectul consta in: Un PC care ruleaza Project Cars 2 si un script de Python ce preia date de la joc si le trimite microcontrolerului prin interfata USB. Afisajul consta in: un afisaj cu 8 caractere, o matrice de leduri si doua benzi de leduri, care sunt conectate in felul urmator:

Lista piese

1 - Display LED cu 8 Cifre MAX7219
1 - Matrice de LED-uri MAX7219
1 - Adafruit NeoPixel 1/4 60 Ring
1 - Adafruit 24 RGB Neopixel LED Ring with Integrated Drivers

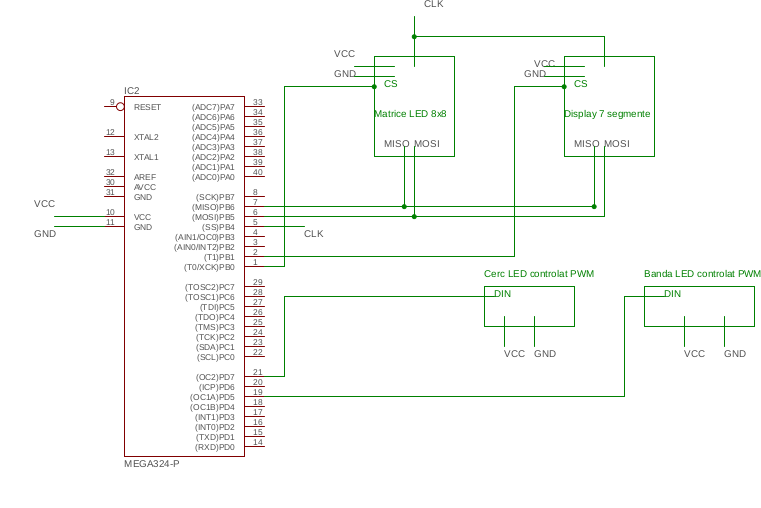

Schema de conexiuni

Pentru dezvoltarea aplicatiei, am folosit bootloader-ul de Arduino si Arduino IDE. Bootloader-ul l-am incarcat folosind un AVR ISP MKII si proiectul urmator https://github.com/MCUdude/MightyCore .

Implementarea consta din 2 mari componente: primirea datelor de pe portul serial si afisarea, in urma prelucrarii, folosind modulele de afisaj.

Pe portul serial poate primii 2 tipuri de mesaje: - r{max}{red}{green} un mesaj folosit pentru calibrare. Max reprezinta turatia maxima, red turatia la care banda led devine rosie, si green turatia la care devine verde. - c{rev}{speed}{gear}{acc}{brake} un mesaj in care primeste datele curente.

1. rev - un numar de 4 cifre ce reprezinta turatia,
2. speed - un numar de 3 cifre ce reprezinta viteza masinii
3. gear - o cifra ce reprezinta trapta de viteza in care se afla
4. acc - un numar intre 0 si 12 ce reprezinta pozitia pedalei de acceleratie
5. brake - un numar intre 0 si 12 ce reprezinta pozitia pedalei de frana.

Turatia este afisata pe primele 4 cifre ale display-ului de 8 caractere, cat si liniar pe banda led. Pentru asta folosesc bibliotecile LedControl si Adafruit_NeoPixel. functiile folosite sunt:

for(j=0;j<4;++j)
{
  lc.setDigit(0,4+j,rpm2%10,false);
  rpm2/=10;
}

void revWrite(int a,uint32_t c)
{
  for(uint16_t k=0; k<a; k++) {
    strip.setPixelColor(k, c);
  }
  strip.show();
}

Viteza masinii este afisata pe ultimile 3 caractere ale display-ului cu 8 caractere. Pentru asta folosesc biblioteca LedControl.

int m = 1;
if(spe/10 > 0)
  m=2;
if(spe/100 > 0)
  m=3;

for(j=0;j<m;++j)
{
  if(spe != 0 || j!=3) lc.setDigit(0,j,spe%10,false);
  spe/=10;
}

Treapta de viteza este afisata pe matricea de 8×8, folosind biblioteca LedControl si functia:

void showGear(char gear)
{
  byte n[8]={B00000000,B01000010,B01100010,B01010010,B01001010,B01000110,B01000010,B00000000};
  byte one[8]={B00000000,B00001000,B00011000,B00101000,B00001000,B00001000,B00001000,B00000000};
  byte two[8]={B00000000,B00011000,B00100100,B00000100,B00001000,B00010000,B00111100,B00000000};
  byte three[8]={B00000000,B00111000,B00000100,B00000100,B00011000,B00000100,B00000100,B00111000};
  byte four[8]={B00000100,B00001100,B00010100,B00100100,B00111110,B00000100,B00000100,B00000100};
  byte five[8]={B00000000,B00111100,B00100000,B00100000,B00111100,B00000100,B00000100,B00111100};
  byte six[8]={B00000000,B00111100,B00100000,B00100000,B00111100,B00100100,B00100100,B00111100};
  byte seven[8]={B00000000,B00111110,B00000010,B00000100,B00001000,B00010000,B00010000,B00000000};
  byte * current;
  current = n;
  mx.clearDisplay(0);
  Serial.println(gear);
  if(gear=='1') current = one;
  if(gear=='2') current = two;
  if(gear=='3') current = three;
  if(gear=='4') current = four;
  if(gear=='5') current = five;
  if(gear=='6') current = six;
  if(gear=='7') current = seven;
  for(int i=0;i<8;++i)
  {
    mx.setRow(0,i,current[i]);
  }
}

Pozitiile pedalelor de acceleratie si frana sunt afisate pe inelul de 24 de LED-uri, fiecare pedala fiind afisata pe o jumatate de inel. Pentru asta folosesc biblioteca Adafruit_NeoPixel.

void ringWrite(int th,int br)
{
  for(uint16_t k=0; k<th; k++) {
    ring.setPixelColor(k, ring.Color(0,255,0));
  }
  for(uint16_t k=23; k>23-br; k--) {
    ring.setPixelColor(k, ring.Color(255,0,0));
  }
  ring.show();
}

Am obtinut un bord digital pentru Project Cars 2, dar care poate fi folosit si pentru alte aplicatii.

Codul sursa: Cod sursa
