Teodora CHIRIAC (78367) - Zaruri
Autorul poate fi contactat la adresa: Login pentru adresa
Introducere
La miscarea placutei se va genera un numer intre 1 si 6 care reprezinta zarul si va fi auzit un zgomot specific aruncarii zarurilor. Proiectul este creat pentru a ajuta utilizatorul sa joace jocuri care necesita aruncarea cu zarul oriunde si sa economiseasca timp.
Descriere generală
Hardware Design
Lista piese:
- Modul accelerometru si giroscop MPU6050 GY
- Modul FTDI232
- leduri
- buzzer
- fire conectoare

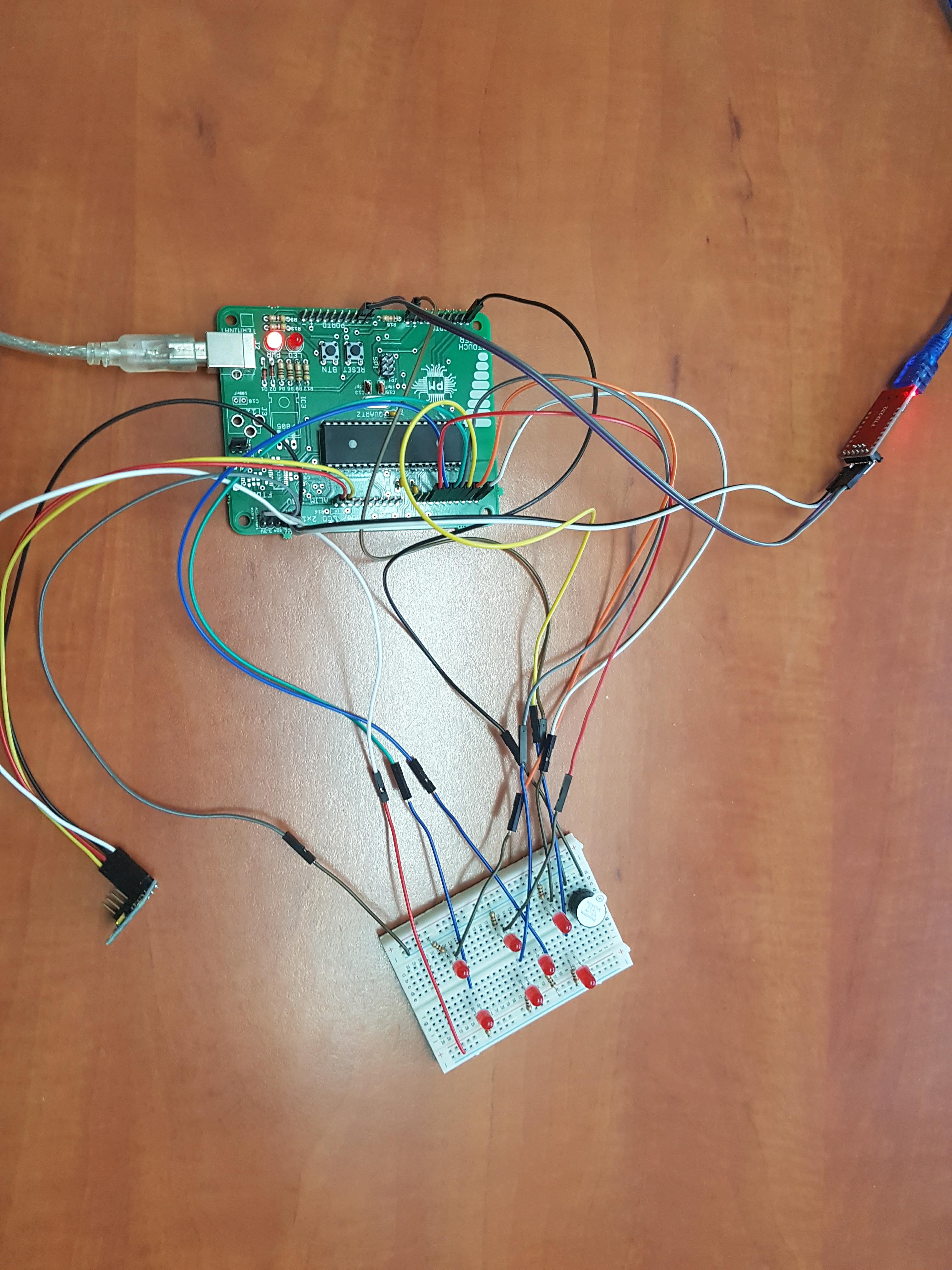

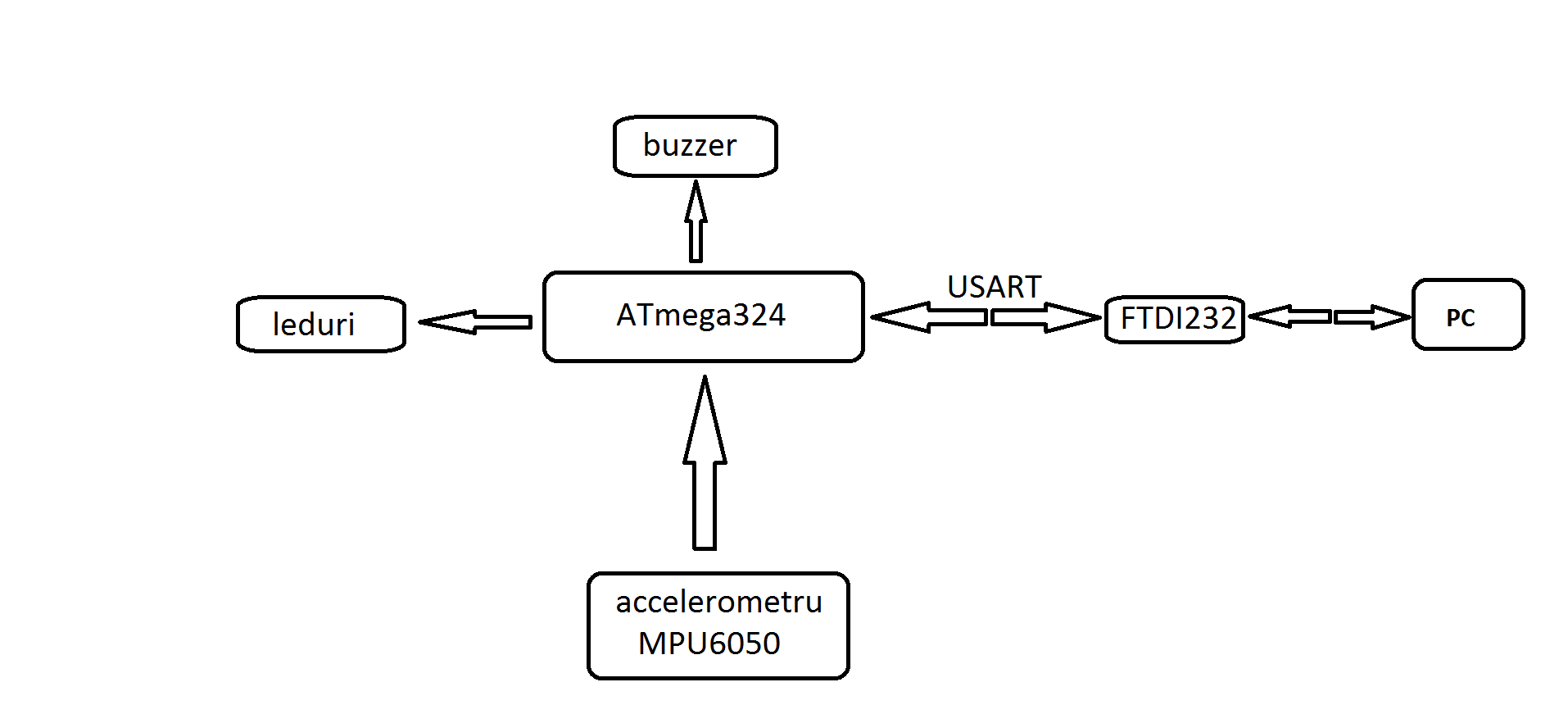

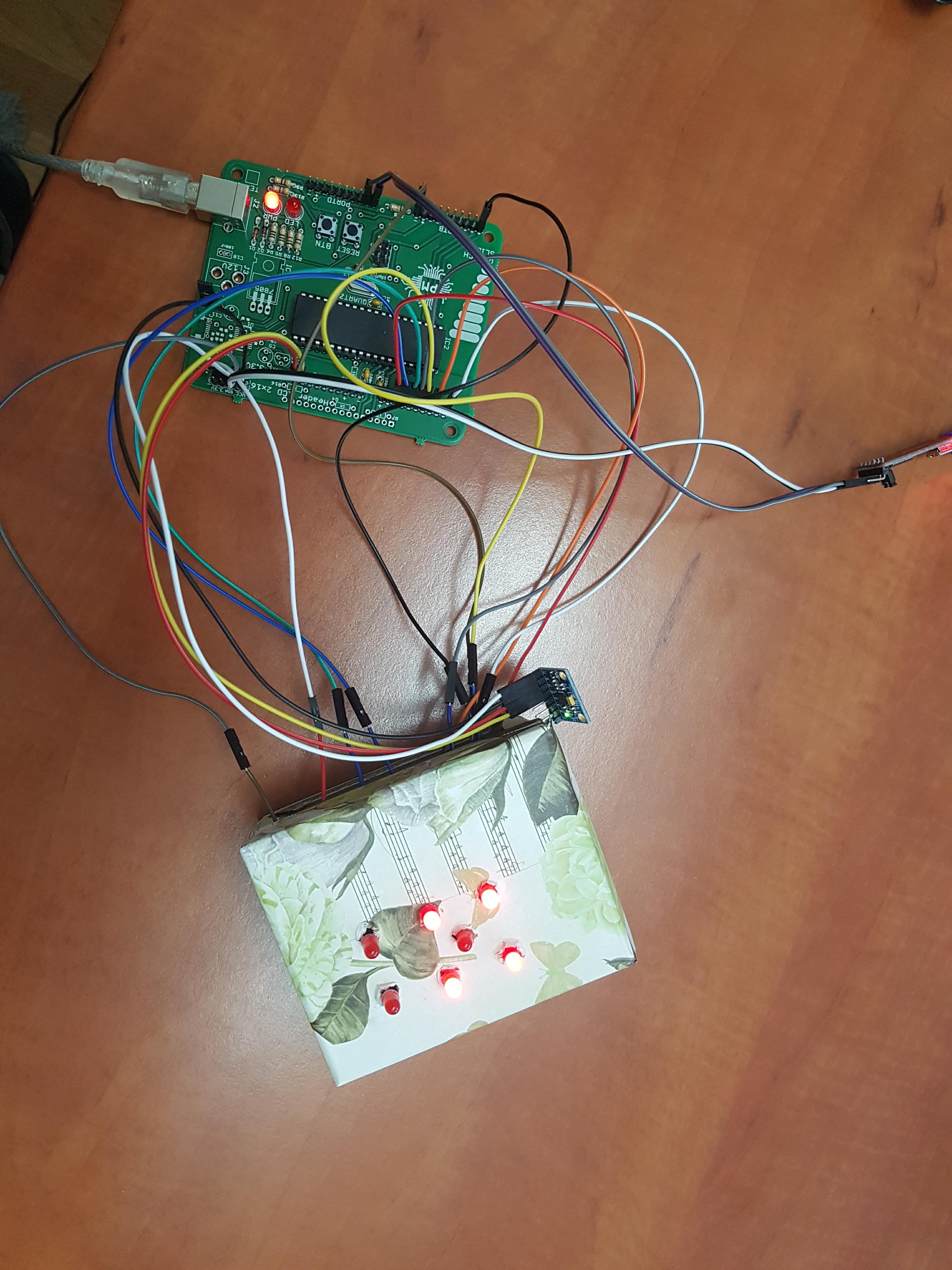

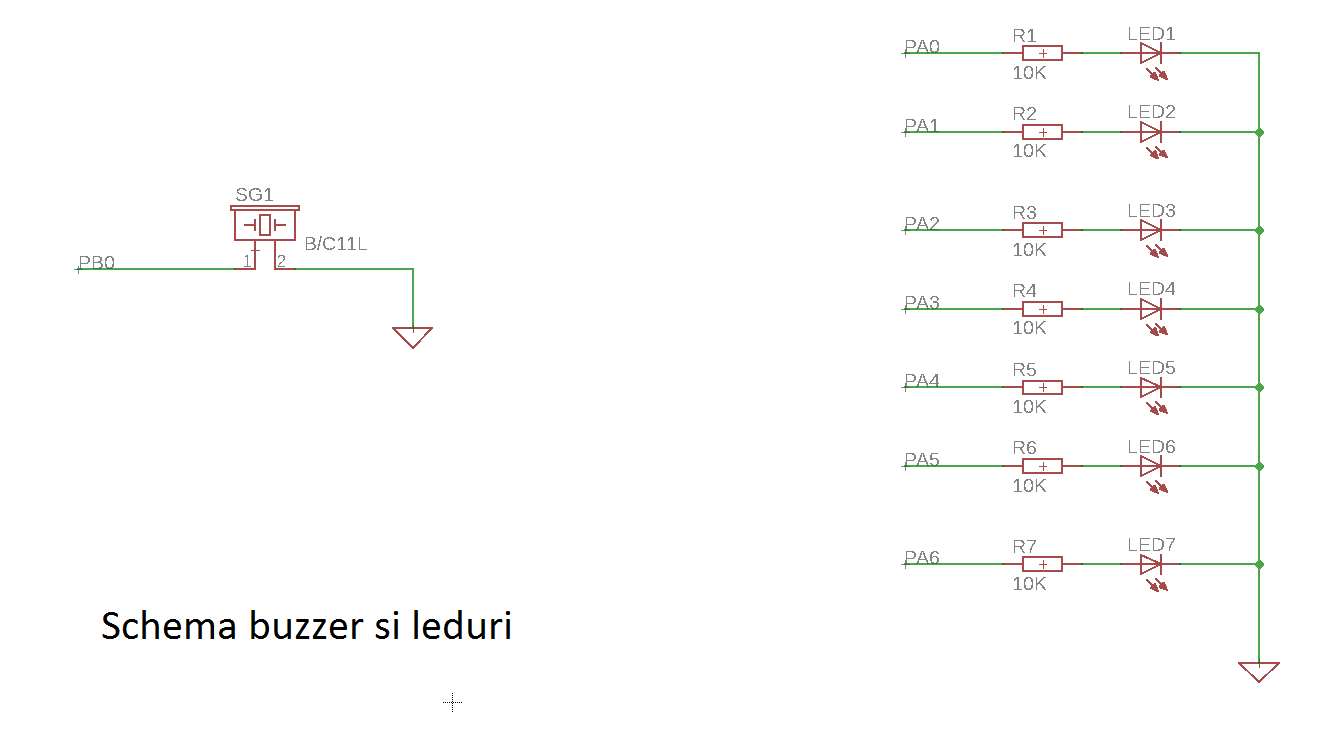

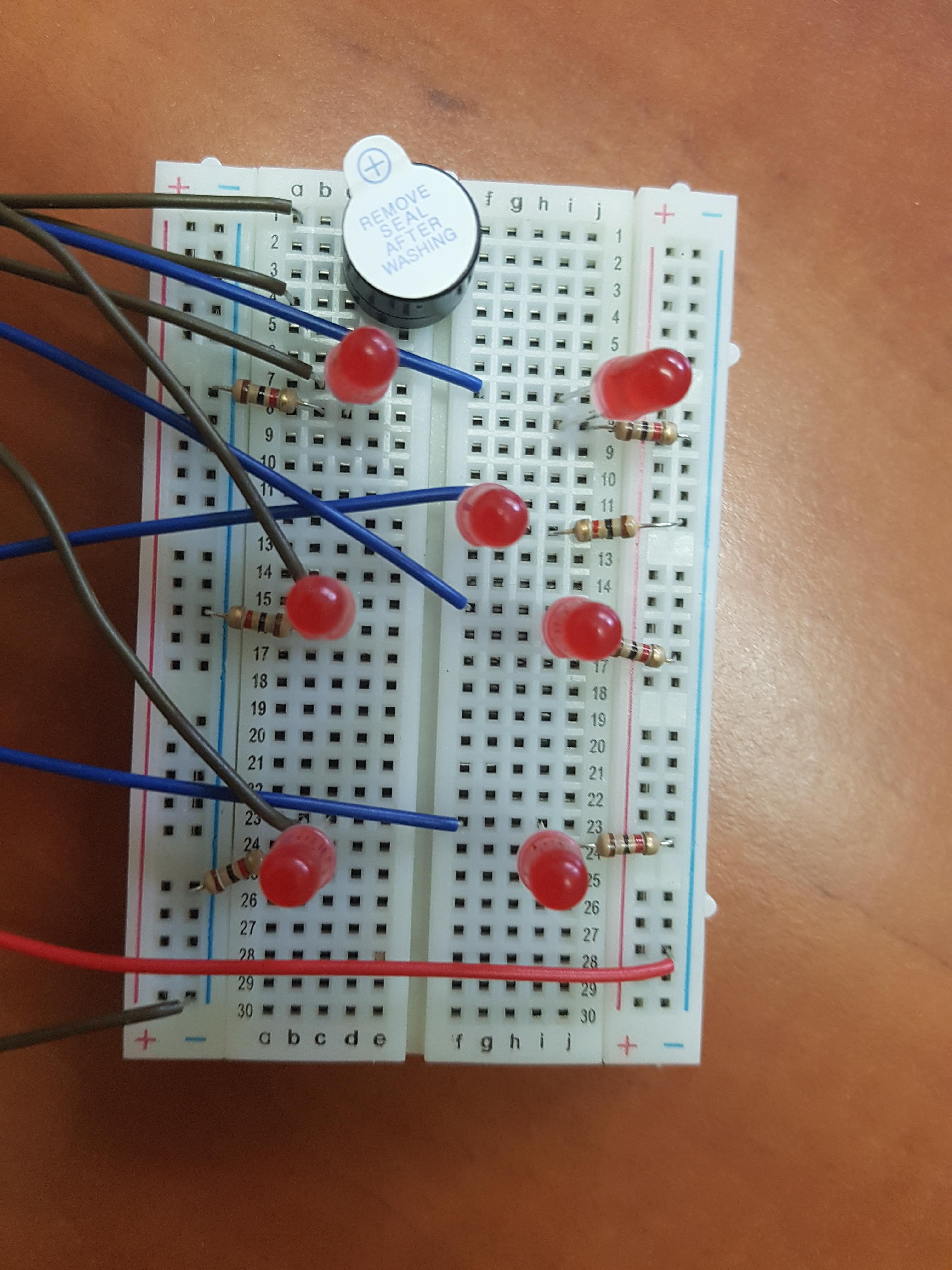

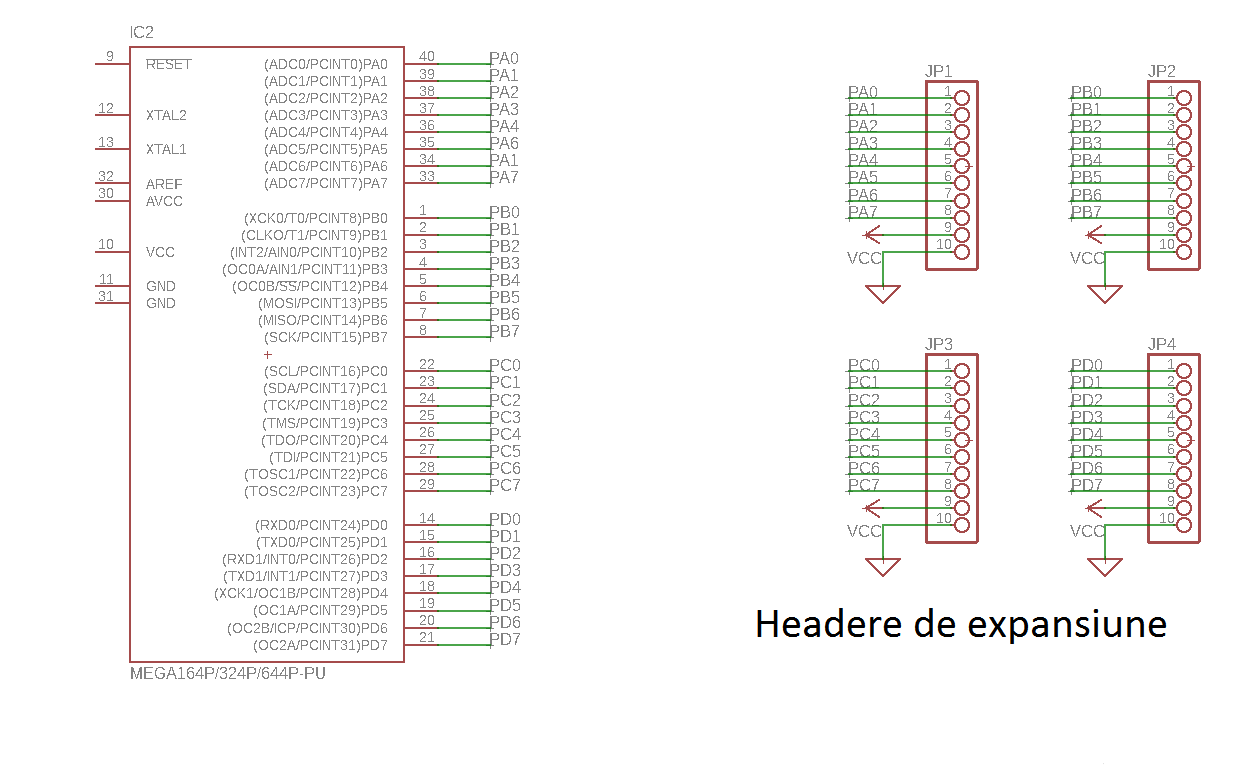

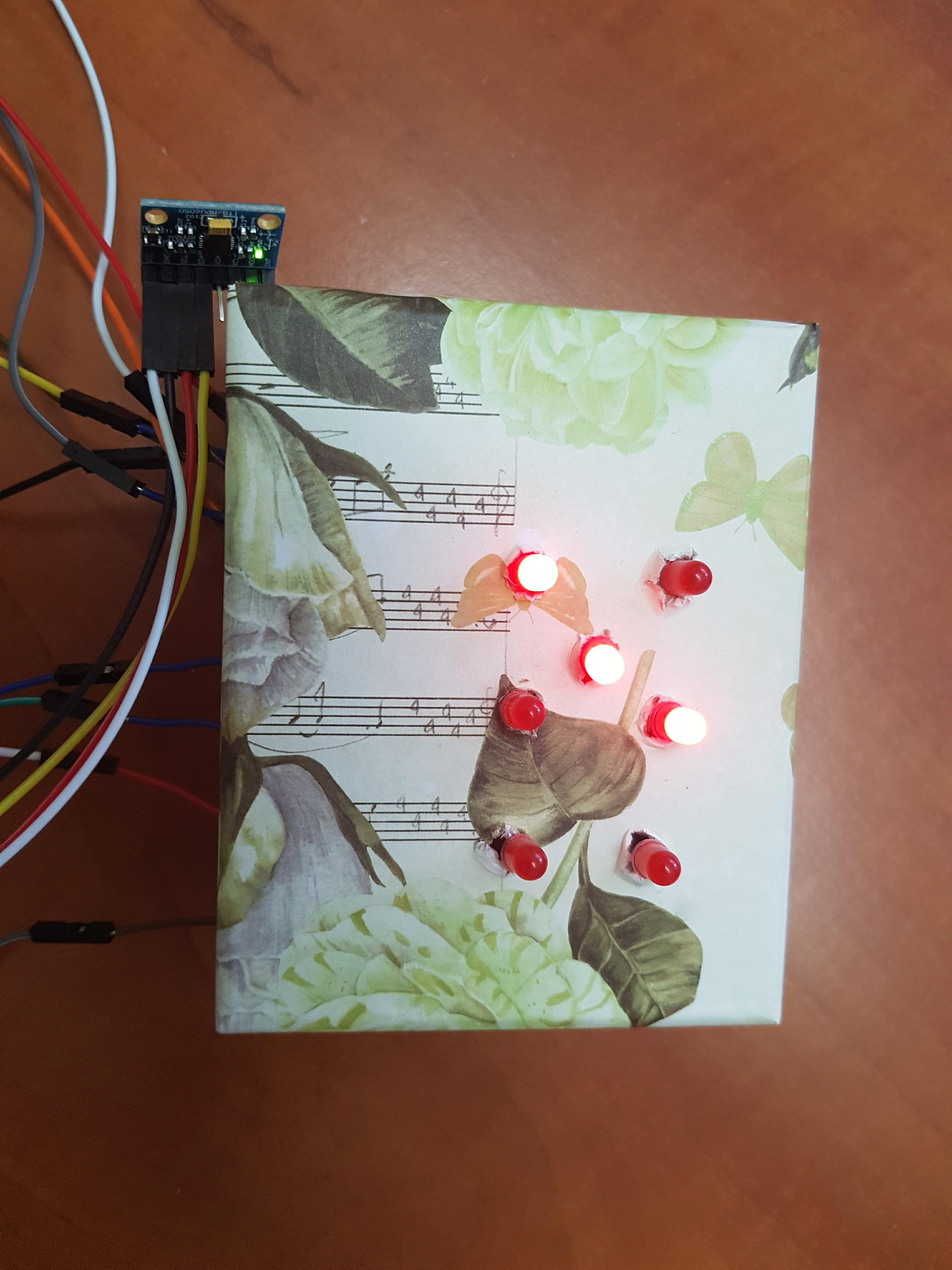

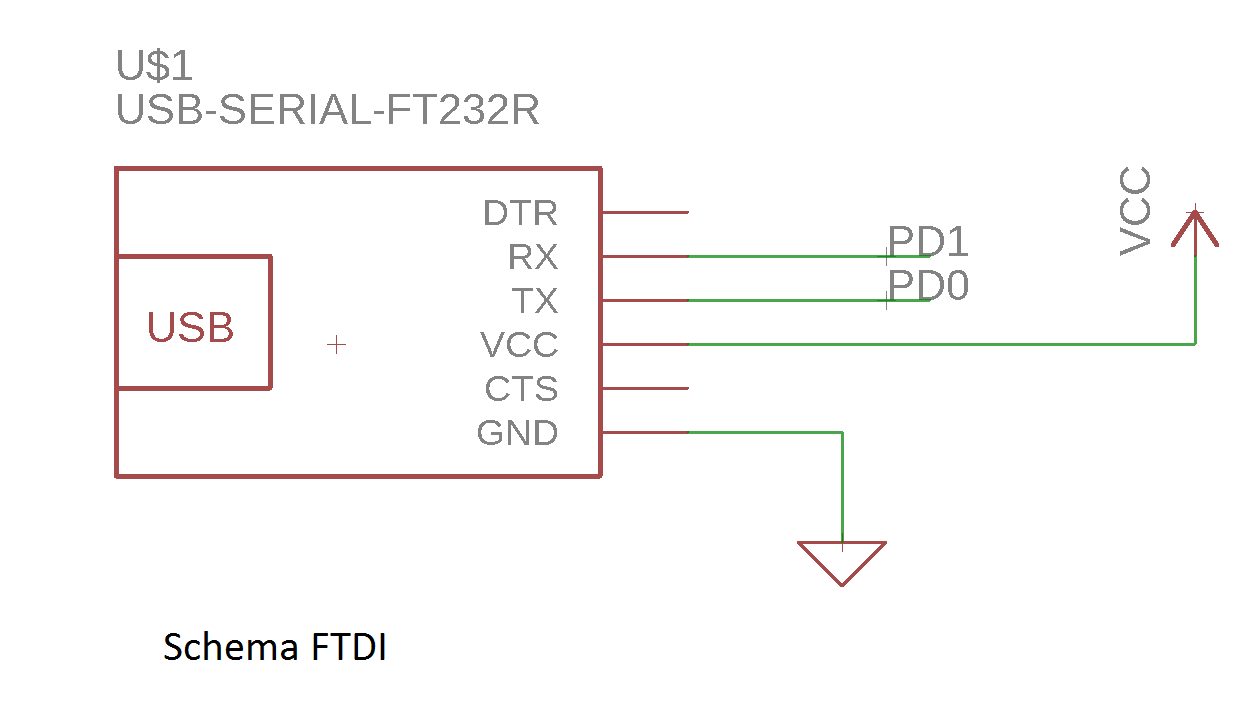

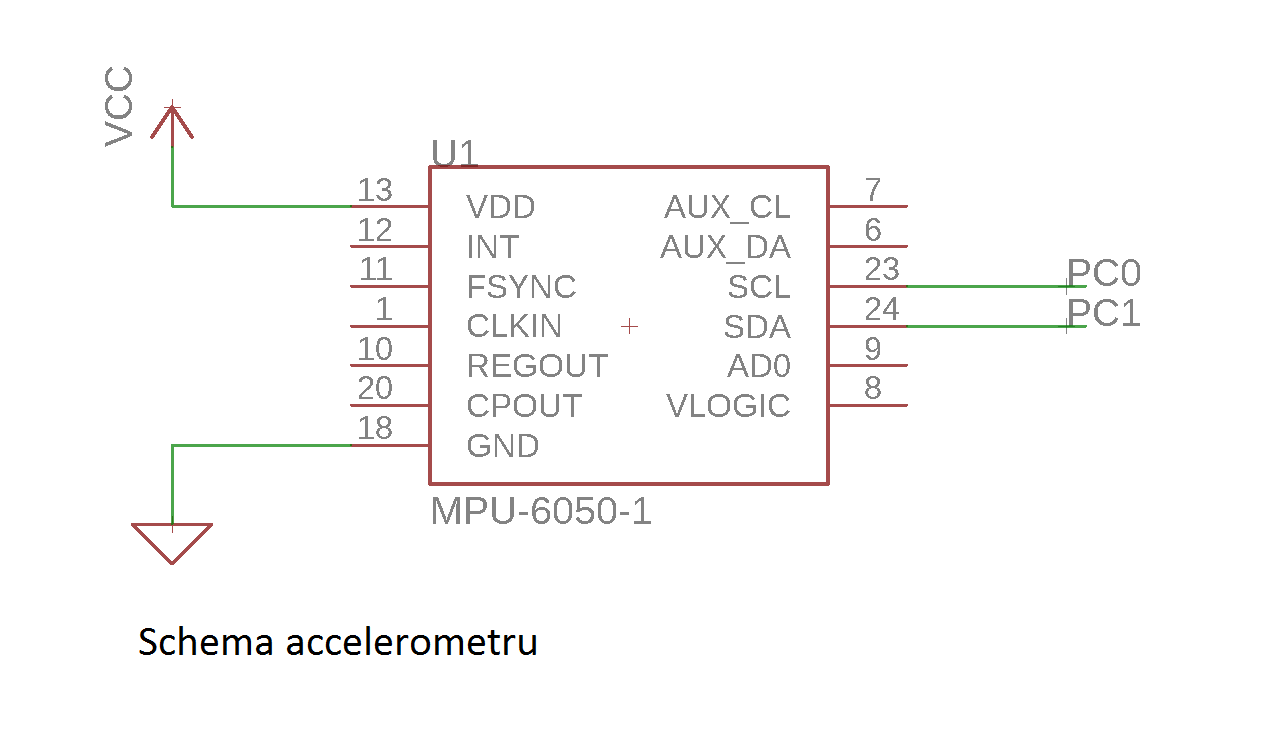

Scheme electrice:
Software Design
- AtmelStudio pentru dezvoltarea codului si compilare
- Eagle pentru realizarea schemelor electrice
- HIDBootFlash pentru incarcarea programului
Biblioteci folosite:
- usart.h din laboratorul 1: http://cs.curs.pub.ro/wiki/pm/lab/lab1
Functii folosite:
- USART0_init() - pentru initializarea comunicatiei seriale
- mpu6050_init() - pentru initializarea accelerometrului
- void afisare(int zar) - afiseaza pe leduri valoarea zarului
- mpu6050_getConvData - citeste valoarile acceleratiilor pe cele 3 axe
- USART0_print() - pentru afisarea valorii zarului si a acceleratiei
Rezultate Obţinute
Concluzii
Proiectul a iesit cu succes si functioneaza bine dupa parerea mea, fiind primul proiect de acest gen la care am lucrat. A fost un proiect relativ usor de realizat, cu mici probleme pe care le-am intampinat, cum ar fi ca nu am reusit sa lucrez cu LCD-ul pe care l-am achizitionat initial si nu am mai gasit in stoc unul pe care sa stiu sa il folosesc si a trebuit sa schimb strategia si sa folosesc leduri si interfata seriala. La inceput nu eram hotarata intre buzzer si difuzor dar difuzorul nu a functionat cum trebuie cu accelerometrul asa ca am ramas la buzzer. Cu toate aceste schimbari proiectul a fost destul de facil de realizat, am gasit si o biblioteca pentru accelerometrul MPU6050 pe internet (linkul este specificat mai sus) impreuna cu una pentru interfata I2C. Pentru comunicatia seriala am folosit biblioteca din laboratorul 1. Codul l-am realizat pornind de la scheletul de laborator.
Download
chiriacteodora_331ca_proiectpm_surse.zip
Poze:
chiriacteodora_331ca_proiectpm_poze.zip
Schematice si poze:
chiriacteodora_scheme.zip
Jurnal
Bibliografie/Resurse
- Datasheet ATmega: http://cs.curs.pub.ro/wiki/pm/_media/doc8272.pdf
- Biblioteca MPU6050 si I2C: https://github.com/mkschreder/avr-ultimate-driver-pack
- Biblioteca USART si schelet de cod: http://cs.curs.pub.ro/wiki/pm/lab/lab1 , http://cs.curs.pub.ro/wiki/pm/lab/lab6
- AtmelStudio: https://www.microchip.com/
Resurse hardware:
- Optimus digital: https://www.optimusdigital.ro/
- Placa de baza: http://cs.curs.pub.ro/wiki/pm/cablaj/proiect2018
- Documentația în format PDF
