Prezentarea pe scurt a proiectului:

• genereaza un numar random dupa scuturarea “zarului”
• simularea unui zar
• folosit pentru divertisment si pentru diminuarea timpului de asteptare in cadrul jocurilor cu zaruri

Pe parcursul proiectului voi realiza un simulator pentru un zar. Voi folosi un accelerometru si in urma miscarii se va genera un numar random. Scopul proiectului este de a inlocui un zar normal, pentru a diminua timpul de asteptare (rostogolirea zarului noramal) si a face mai interesante jocurile cu zaruri.

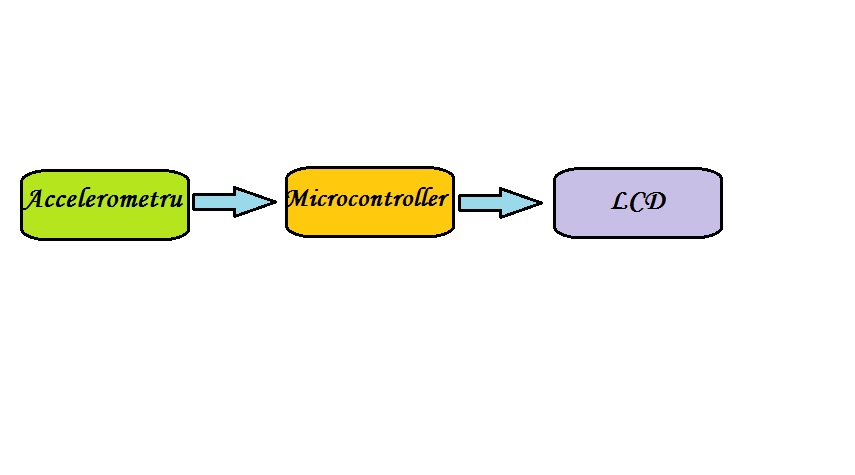

Prin miscarea accelerometrului se va transmite un semnal microprocesorului, iar acesta va genera un numar random intre 1 si 6 pe care il va afisa pe LCD.

BONUS: Daca voi reusi finalizarea proiectului initial (zar) la timp, voi incerca de asemenea generarea random a 6 numere intre 1 si 49 (loto).

* LCD Hitachi 44780

* Accelerometer ADXL345

* 2 rezistente ( 8 K )

1x Microcontroller ATMEGA324PA-PU

1x Soclu microcontroller

2x Diode ZENER

2x Condensator 100nF

2x Condensator 15pF

1x Rezistenta 10K

1x Rezistenta 1.5K

2x Rezistente 100K

3x Rezistente 470K

2x Push Button

1x Quartz

Functiile folosite in laboratorul 1 pentru LCD (lcd_putCharAt, lcd_print, lcd_printAt)

O functie pentru oprirea citirii de pe ADC

O functie pentru initializarea ADC-ului ( laboratorul 5 )

O functie pentru citirea de la ADC ( laboratorul 5 )

• Sublime
• BootloaderHID

• avr/io.h
• stdio.h
• util/delay.h

• recunoastere de miscare

• lcd.h
• lcd.c

Mi-a placut foarte mult ideea acestui proiect, deoarece am avut oportunitatea de a vedea aplicabilitatea conceptelor invatate la celelate materii hardware related. Imi place ideea de a concepe un proiect de la 0, sa stii ca fiecare piesa a fost pusa de tine si stii functionalitatea fiecarei parti din placuta. Pe de alta parte, realizarea proiectului a necesitat foarte multa rabdare, indemanare si nervi tari. In concluzie, recomand lucrarile practice la cat mai multe materii, ajuta mult procesul de invatare.

radulescu_ruxandra_334ca_zarpm.zip

Saptamana 9: Prezentarea temei alese pentru proiect

Saptamana 10: Lipirea componentelor de baza pe placa, prezentarea placutei initiale

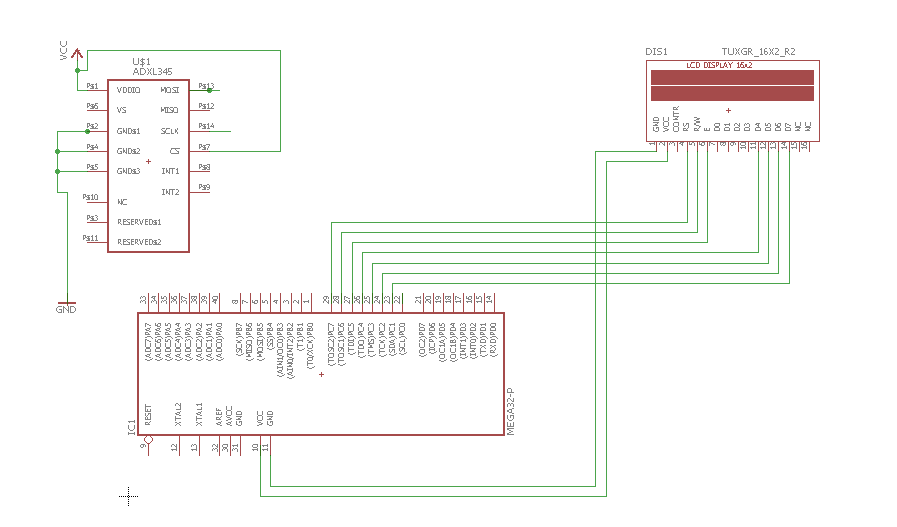

Saptamana 11: Prezentare schema electrica

Saptamana 12: Lipire componentelor specifice proiectului ales

Saptamana 13: Realizarea codului pentru placuta

Saptamana 14: Prezentare finala proiect

http://cs.curs.pub.ro/wiki/pm/_media/doc8272.pdf - documentatie Laborator

http://cs.curs.pub.ro/wiki/pm/lab/lab5 -Laboratorul 5, util pentru accelerometru

• Documentația în format PDF
