Proiectul presupune implementarea jocului “Simon Says”. Scopul jocului este redarea intocmai a unor secvente de aprindere de led-uri, care devin din ce in ce mai lungi. Lungimea secventei este egala cu numarul rundei si la fiecare runda noua, jucatorul trebuie sa reproduca secventa de la nivelul anterior, la care se adauga o secventa noua, de lungime 1, specifica nivelului curent. Daca jucatorul reuseste sa refaca in totalitate secventa, trece la nivelul urmator, altfel jocul se opreste.

M-am gandit la acest joc deoarece este unul foarte popular si consider ca antreneaza atentia, capacitatea de concentrare si dezvolta memoria. Acest joc este util pentru cei care doresc sa se relaxeze si sa isi imbunatateasca memoria totodata, si de asemenea poate fi jucat impreuna cu alti jucatori, pentru a vedea cine este cel care reuseste sa refaca un pattern cat mai lung.

Pentru implementare o sa folosesc 8 led-uri, 8 butoane prin care pot fi aprinse, un difuzor prin care va fi redata gama DO major, fiecare nota fiind asociata aprinderii unui led. De asemenea buzzerul va reda o scurta melodie pentru incheierea jocului. Jocul va fi insotit si de un ecran LCD pe care vor fi afisate informatii privind starea: mesaj de incepere joc, afisare nivel curent si un mesaj la sfarsitul jocului.

Schema bloc

Lista componente

- placa de baza + componente obligatorii
- 1 cablaj de test 120×170 mm
- 8 butoane 6x6x6
- 8 leduri RGB cu catod comun
- 1 buzzer Activ de 3 V
- 1 modul LCD 1602 cu backlight albastru de 5 V
- 8 rezistente de 1 kΩ pentru leduri
- 2 rezistente de 10 kΩ pentru butoane si LCD
- pini (foarte multi)
- 30 fire de legatura de tip mama-mama

TOTAL : ≈120 de lei (am cumparat multe lucruri pe care nu le-am mai folosit si de rezerva)

Schema electrica

schema_electrica.sch

Programe folosite

1. Eagle 8.2.0 - circuitul electric
2. Programer's Notepad
3. WinAvr20100110 - compilare
4. BootloadHID CLI - incarcarea codului pe placuta

Implementare

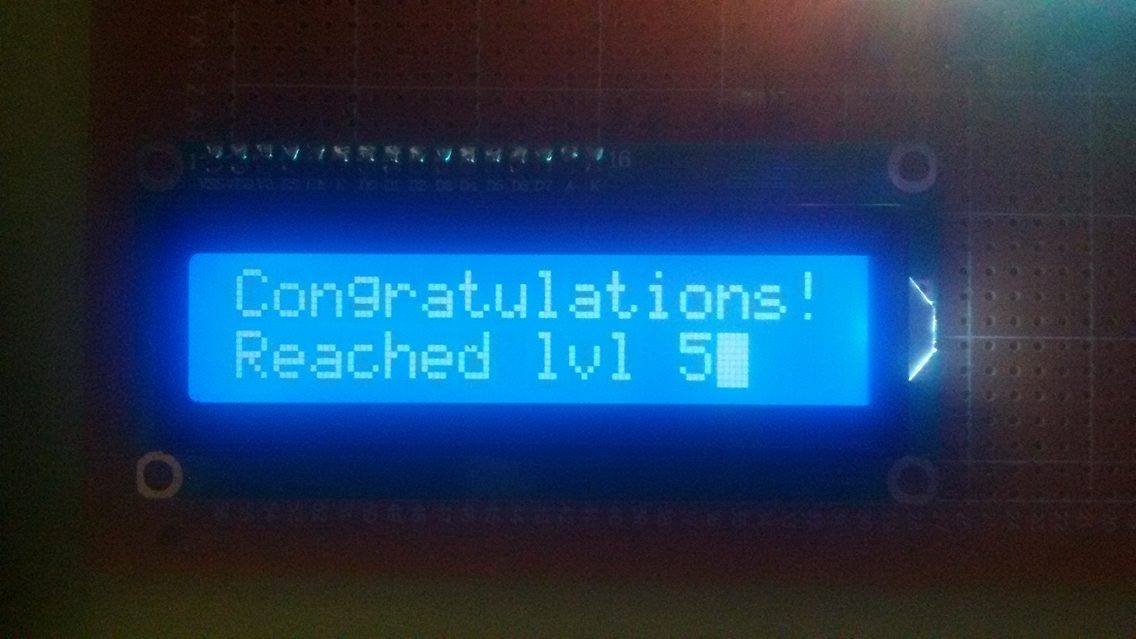

Jocul se poate desfasura pe parcursul a maximum 100 de nivele. Folosesc un vector in care salvez la fiecare runda noul buton de apasat. Dupa ce controler-ul termina de afisat secventa specifica nivelului, jucatorul poate incepe sa o introduca. Pe masura ce apasa butoanele, verific corectitudinea si in cazul unei greseli pornesc melodia de sfarsit de joc, aprind toate led-urile, blochez intrarile si afisez pe LCD un mesaj de felicitare urmat de nivelul atins. Daca secventa a fost introdusa corect, trec la nivelul urmator.

1. initializez seed-ul pentru functia random (din pacate nu se poate folosi time, motiv pentru care secventa va fi mereu acceasi :( );
2. setez pinii protului B ca intrari (pentru butoane), cei ai portului A, C si pinul D5 (buzzer-ul) ca iesiri;
3. initializez timer-ul pentru buzzer si pornesc LCD-ul;
4. timp de maxim 100 de runde fac urmatoarele:

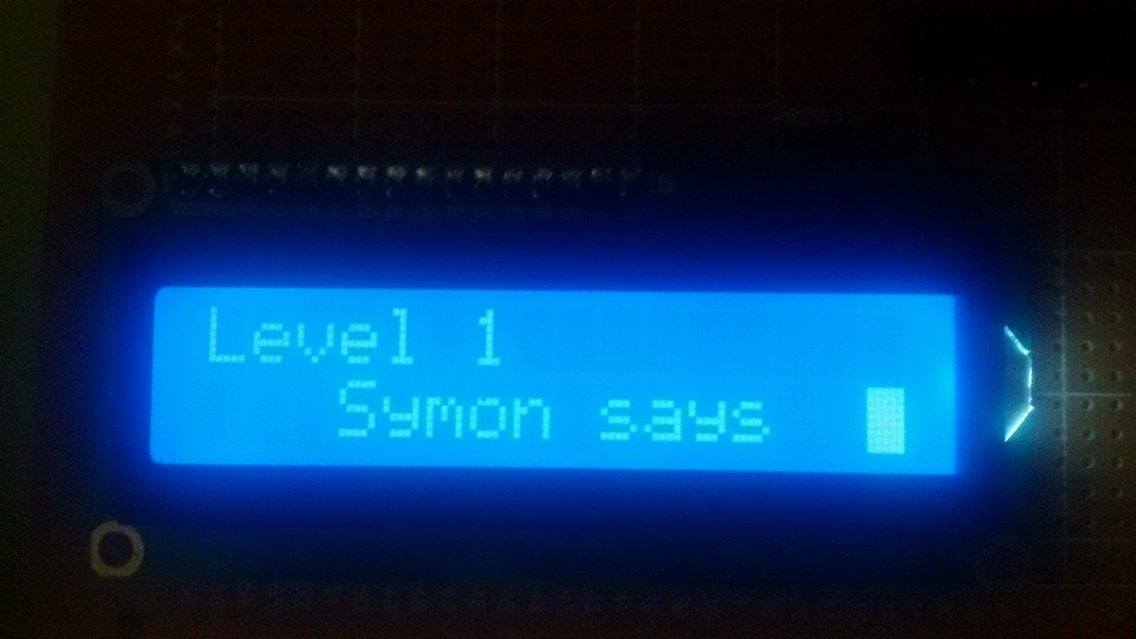

5a. afisez pe LCD numarul rundei;

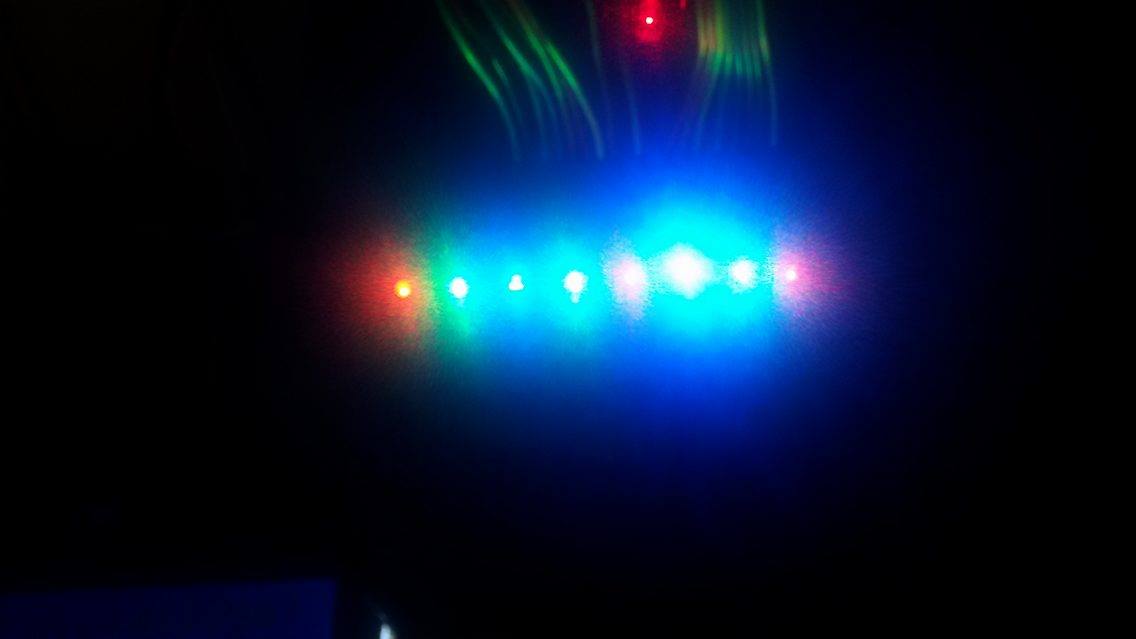

5b. aprind toate led-urile tip de o secunda la inceputul fiecarei runde;
5c. obtin indexul unui led nou, random, si il adaug la secventa actuala;
5d. aprind timp de 500ms fiecare led din secventa curenta;
5e. astept ca user-ul sa introduca secventa prin apasarea butoanelor;
5f. daca se greseste secventa, afisez mesajul de incheiere pe lcd, redau pe buzzer o melodie si alternez aprinderea-stingerea tuturor becurilor pana in moentul cand se va incepe un joc nou;
5g. in cazul in care s-a introdus o secventa corect, revin la pasul 5c.

Probleme intampinate
Principala problema a fost legata de faptul ca am uitat ca buzzer-ul trebuie legat la un pin PWM si am pierdut mult timp din cauza asta.
De asemenea nu am stiut ca pinii PD2 si PD3 sunt folositi pentru luminarea becurilor de pe placa de baza (legasem LCD acolo si nu puteam folosi a doua linie).
Nu am reusit sa redau o melodie “buna” la sfarsit de joc, efectiv nu gasesc un exemplu in care sa am perechi de forma : frecventa_nota_muzicala, durata pentru o melodie cap-coada, am inventat eu una formata din 4 note dar suna rau → 0:59 video.

Video cu functionalitatile proiectului: watch

A fost un proiect destul de simplu dpdv software, cu destul de mult lucru la nivel “hardware” (destul de mult de lipit). A fost o experienta placuta, o tema la care chiar am lucrat cu placere si fara presiune si pe viitor am de gand sa incerc si lucruri mai complicate cu micro-controlere (de data asta am vrut sa merg la sigur).

Arhiva cu codul:
simonsaysgro.zip

Schema electrica:
schema_electrica.sch

21.04.17 - Creare pagina wiki
21.04.17 - Adaugare schema bloc
21.04.17 - Adăugare componente hardware

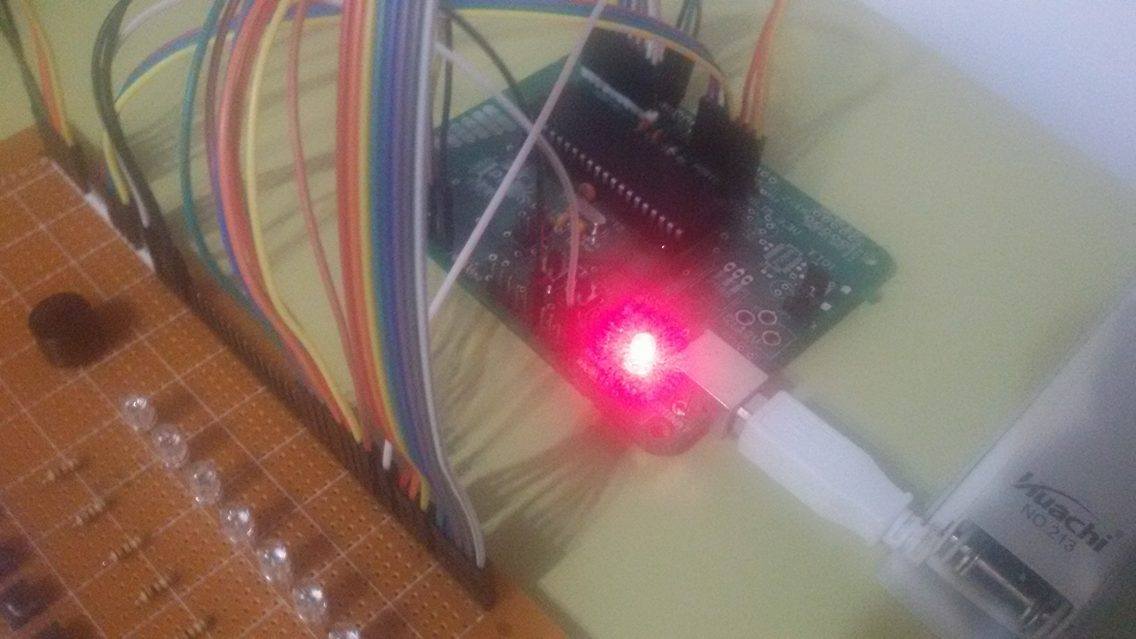

01.05.17 - Finalizare placa de baza
05.05.17 - Adaugare scheme electrice

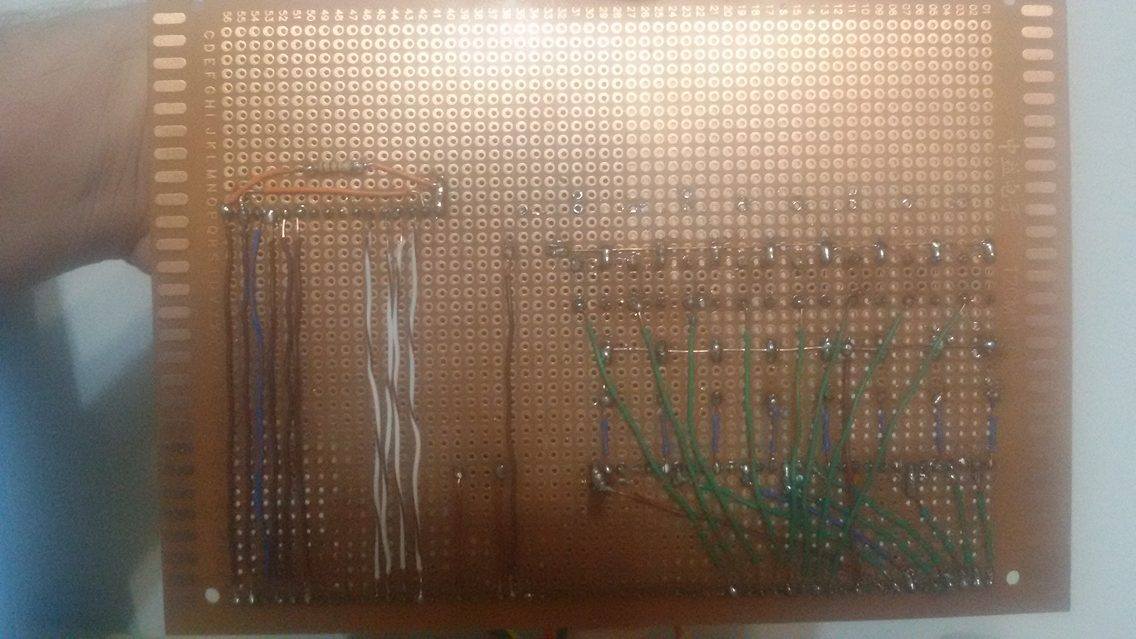

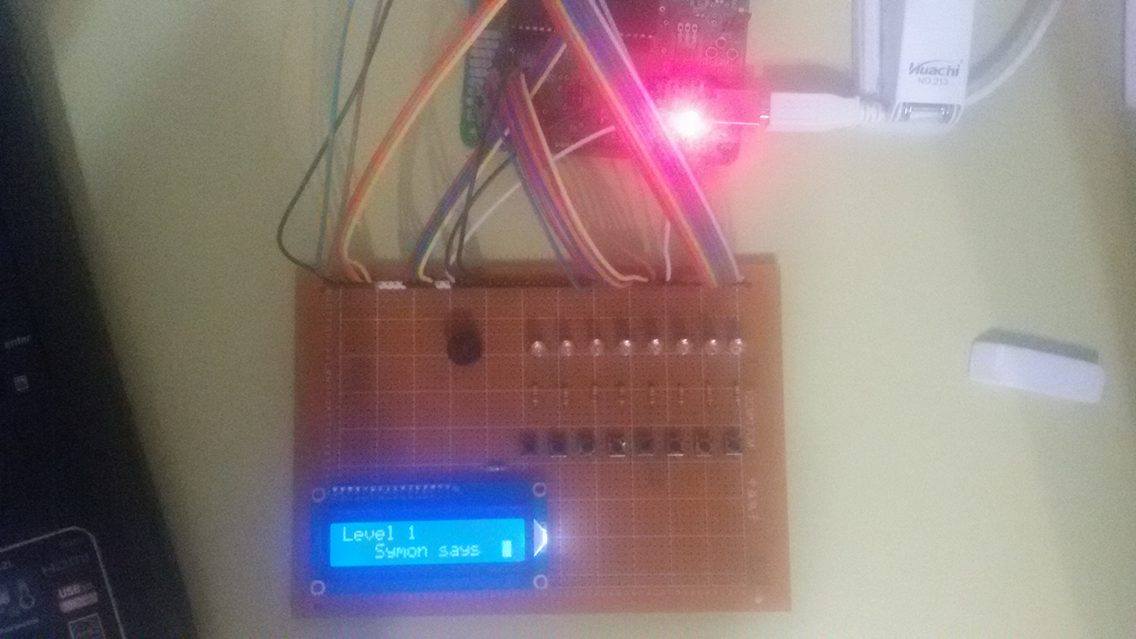

18.05.17 - Finalizare lipire componente pe placa de test
23.05.17 - Finalizare implementare software
24.05.17 - Finalizare completare pagina de Wiki
