Autorul poate fi contactat la adresa: Login pentru adresa

Scopul acestui proiect este realizarea unui etilotest, care sa masoare cantitatea de alcool din aerul expirat si sa afiseze rezultatul obtinut pe un LCD.

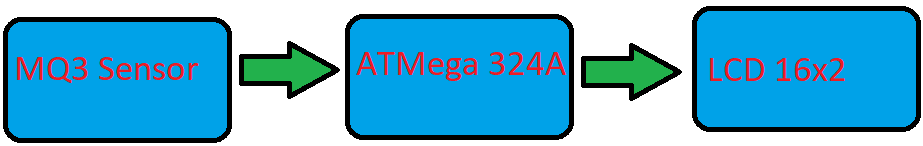

Schema bloc:

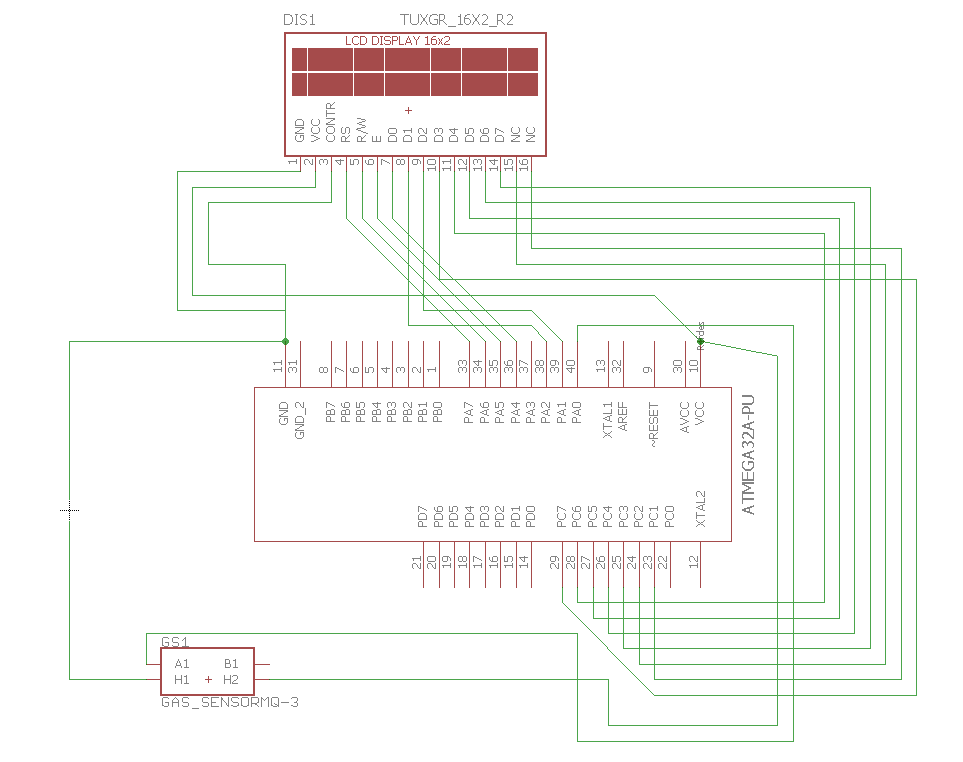

Schema :

Lista piese :

• Modul Senzor de Alcool Gazos MQ-3
• Modul LCD 1602
• ATmega324A PU

Mediu de dezvoltare : Atmel Studio 7

Librarii folosite pentru schema :

SparkFun-Sensors.lbr

Primele rezultate obtinute dupa finalizarea montajului nu aveau acuratetea necesara unui etilotest real, insa dupa ce am terminat de adjustat potentiometrul conform cu explicatiile oferite in fisa tehnica a senzorului.

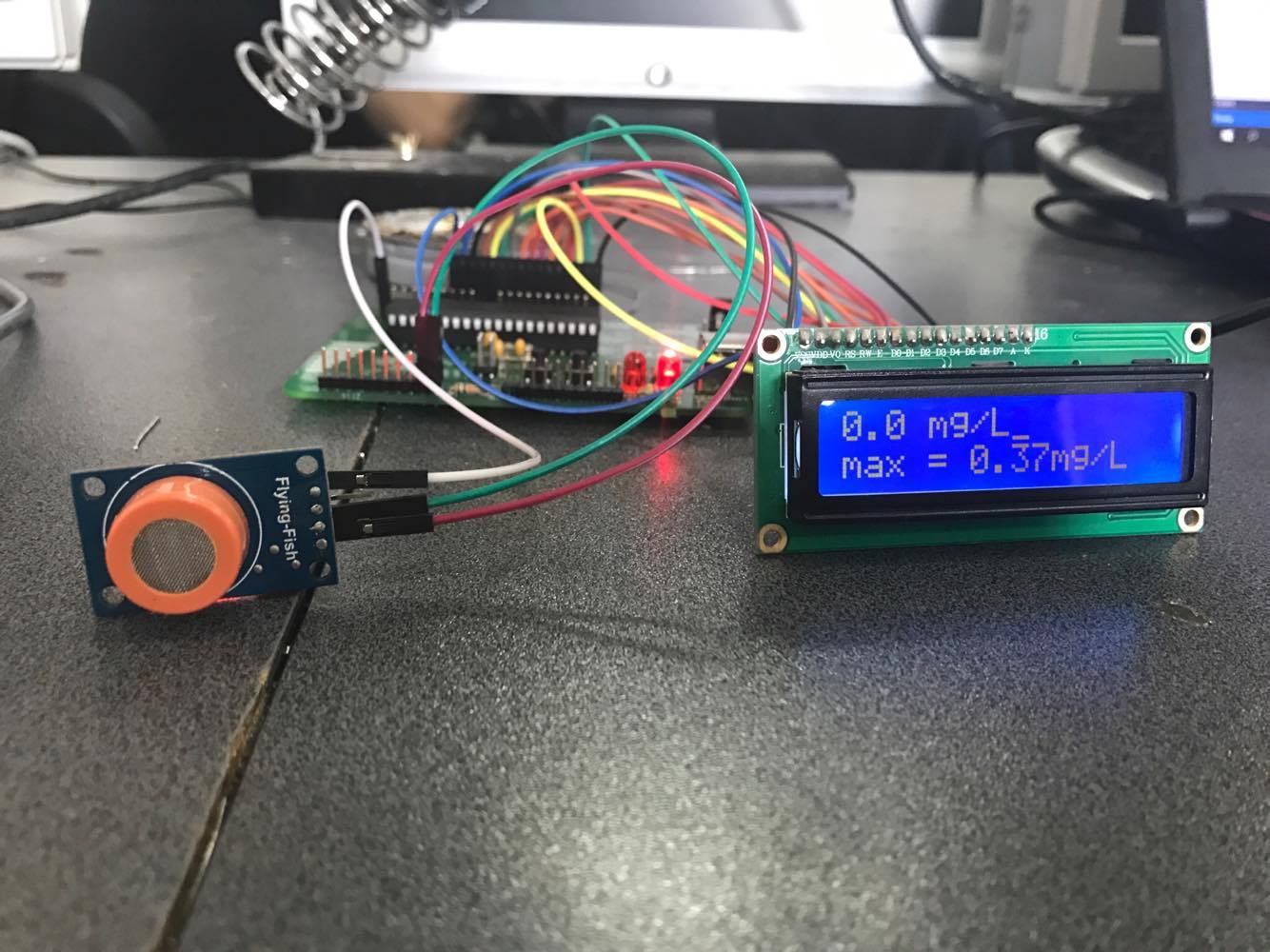

Rezultatul este de 0.37 mg/L in aerul respirat, el reprezentand valoarea maxima atinsa de senzor de la ultima pornire. Testul a fost facut cu ajutorul unei beri avand 5 % alcool la aproximativ 30 de minute de la consumul acesteia.

In urma acestui proces am avut ocazia de a pune in practica ce am invatat anul acesta la PM precum si satisfactia de a duce la capat proiectul.

Arhiva contine :

• Proiectul realizat in Atmel Studio 7.0
• Etilotest.sch
• Etilotest.png
• README.txt

etilotest.rar

26 mai : Am stabilit piesele necesare pentru proiect.

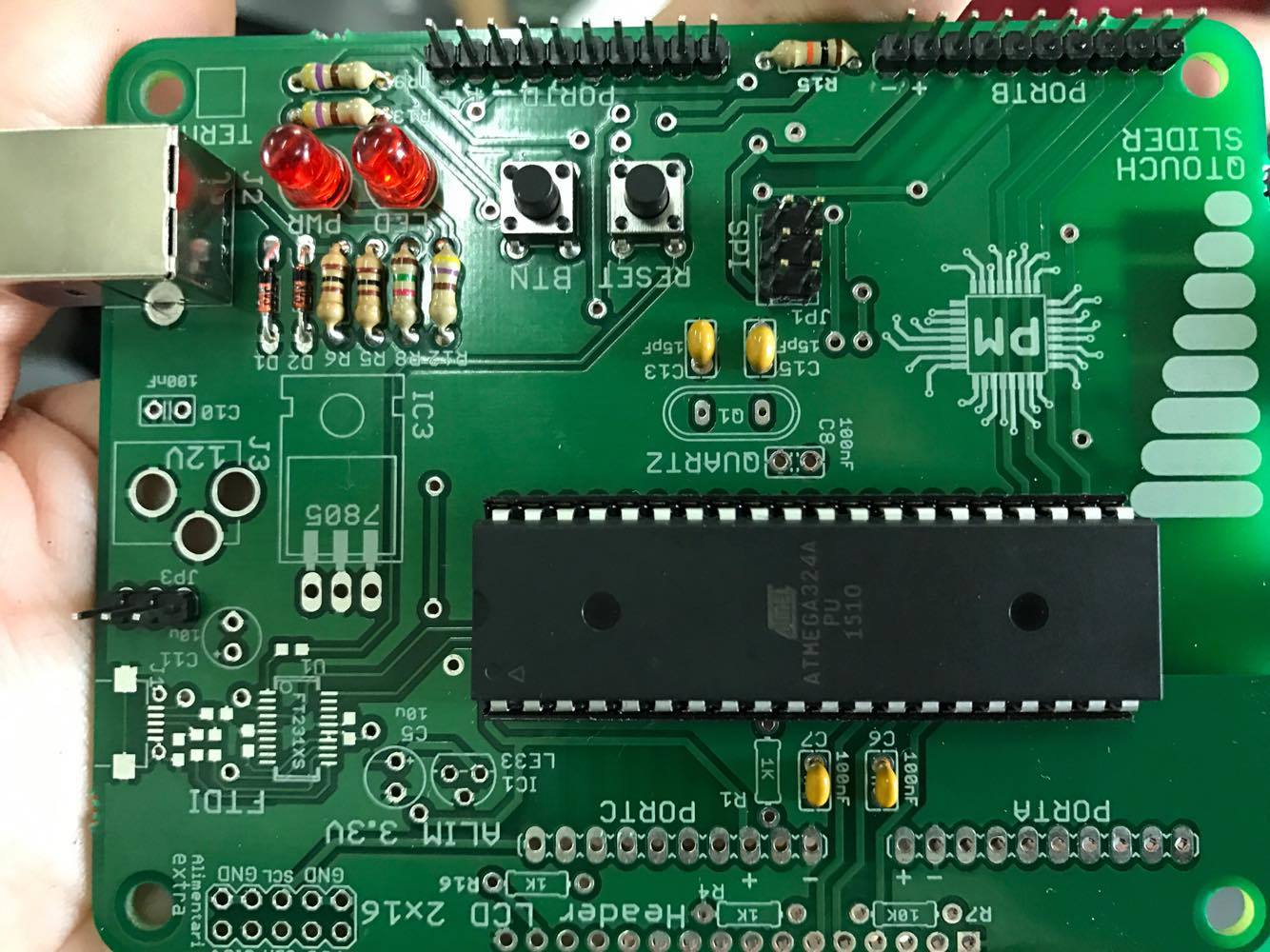

3 mai : Am terminat de lipit componentele de baza pe placuta :

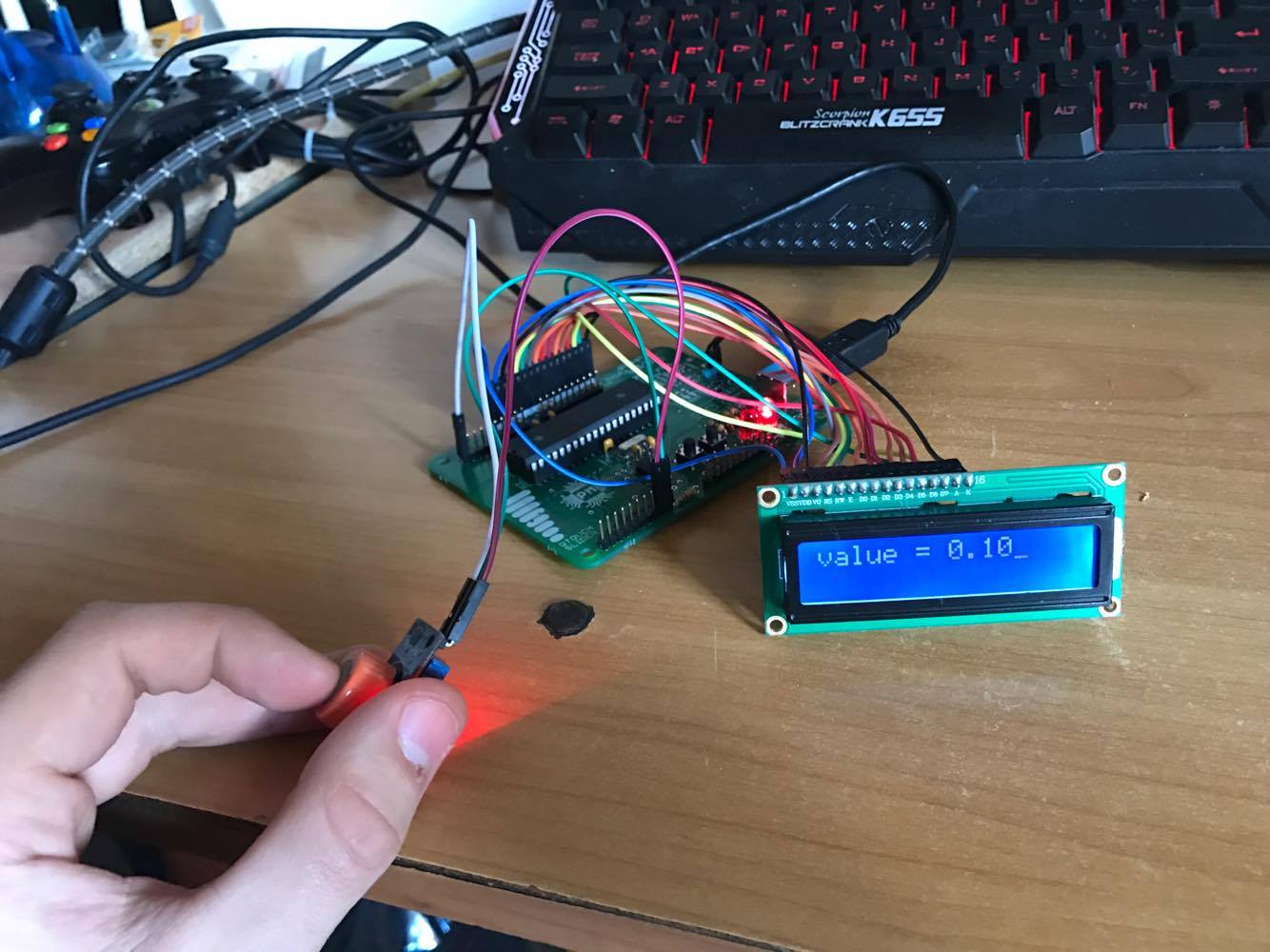

10 mai : Am terminat de lipit toate componentele necesare pentru proiect si am inceput testarea acestuia

17 mai : Am terminat de implementat si codul iar etilotestul a devenit functional

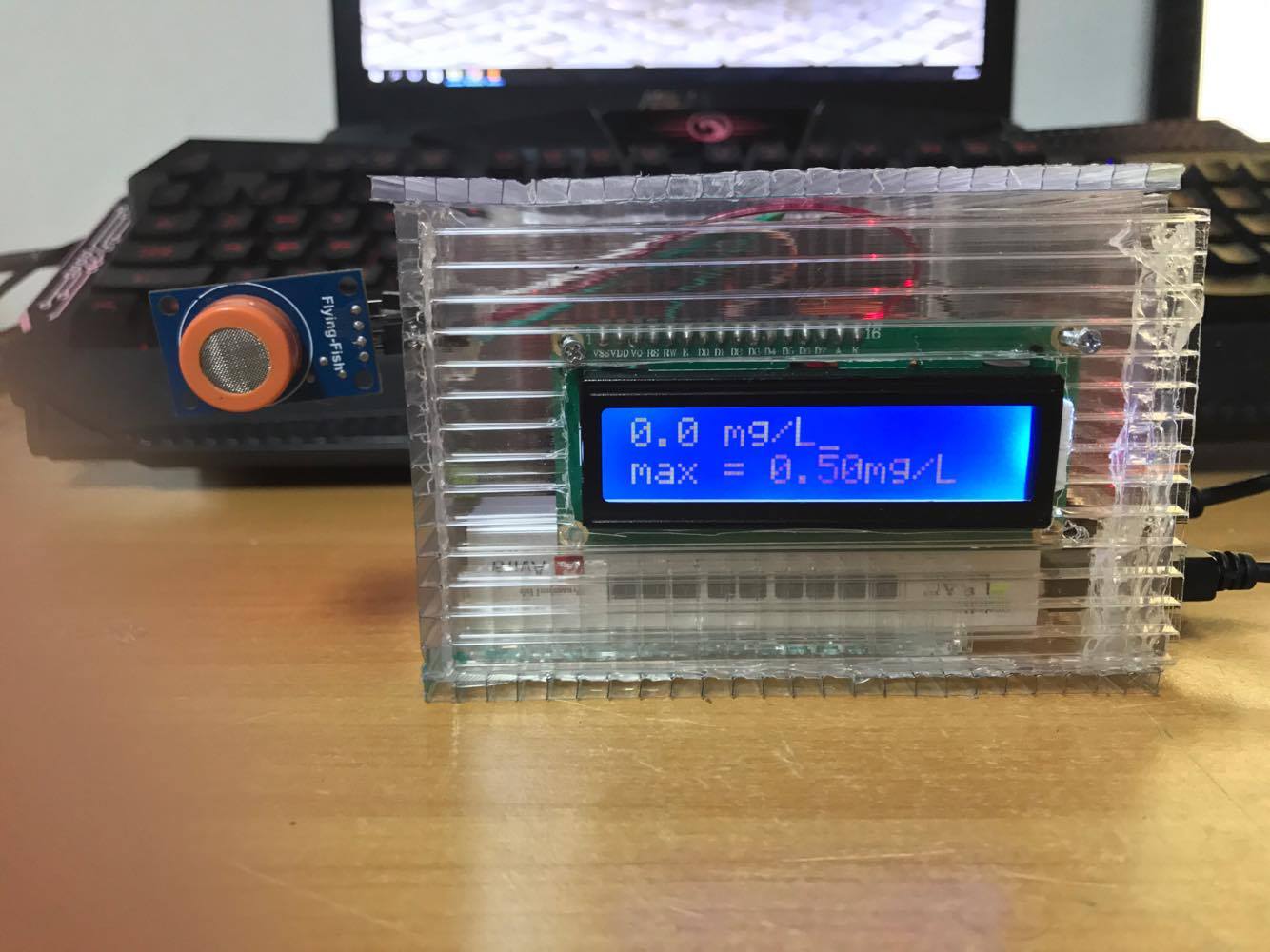

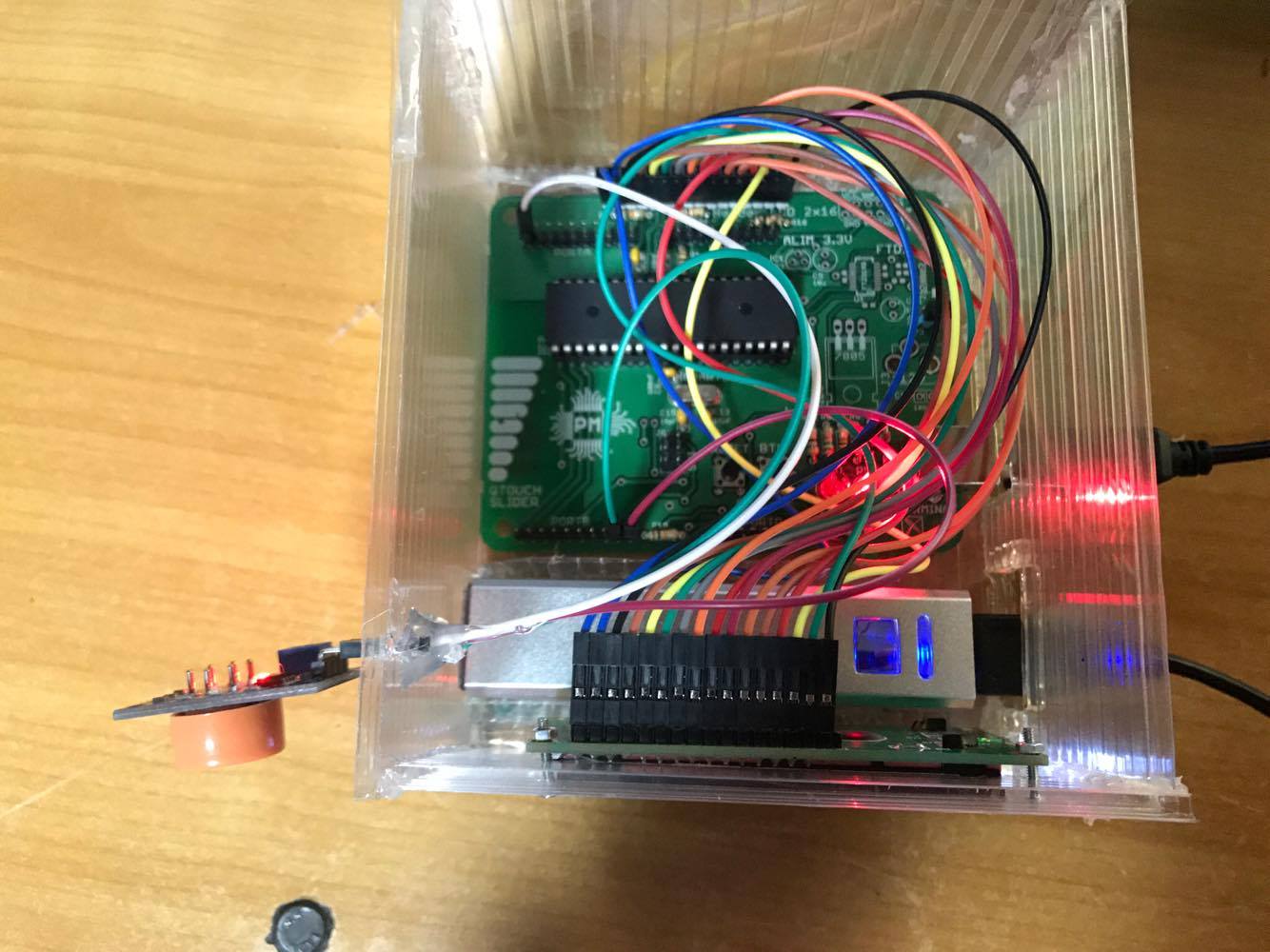

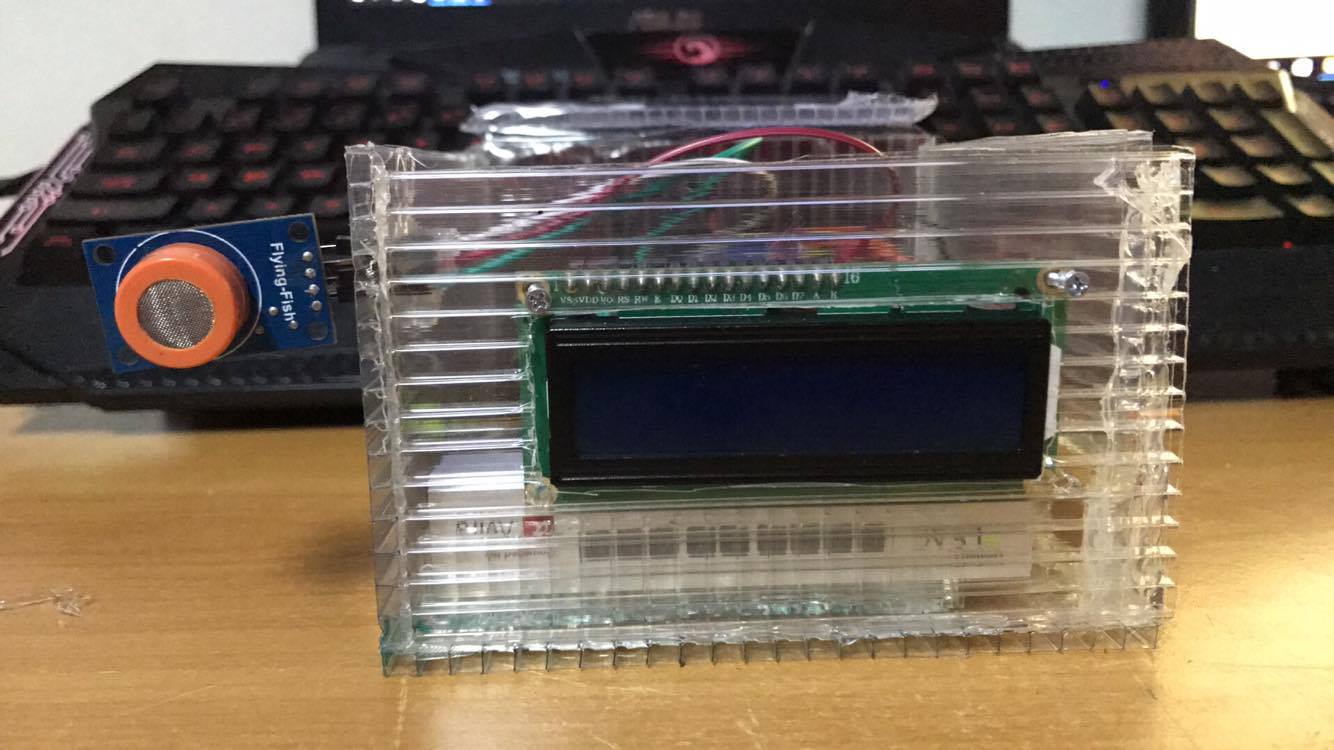

23 mai : Am construit o carcasa astfel incat etilotestul sa poata fi portabil, acesta este alimentat la o baterie externa.

• [Datasheet ATmega324 : http://cs.curs.pub.ro/wiki/pm/_media/doc8272.pdf ]
• [Float problem Atmel Studio 7 *FIXED* : https://startingelectronics.org/articles/atmel-AVR-8-bit/print-float-atmel-studio-7/ ]
• [Datasheet SpartFun MQ-3 GasSensor https://www.jameco.com/jameco/products/prodds/2124509.pdf ]
• [Calibrating the MQ-3 GasSensor : http://nootropicdesign.com/projectlab/2010/09/17/arduino-breathalyzer/ ]
