Theremin-ul este un instrument muzical electronic (monofonic) care se caracterizează prin faptul că nu trebuie să-l atingi atunci când vrei să cânţi la el.

Deoarece Theremin-ul este un instrument relativ costisitor, m-am gandit sa-mi creez propriul theremin cu piese cat mai ieftine si sa incerc sa redau un sunet de o calitate aproape identica.

Schema electrica:

Lista de piese:

• 2 senzori ultrasonici HC-SR04
• modul Amplificator Audio LM386
• un difuzor de 1 W (8 Ohmi)
• mufe conectoare mama-mama

De pe portul PB0 se trimite un impuls la pin-ul de Trigger al senzorului pentru a il porni, apoi semnalul citit de senzor va fi trimis de pe pin-ul de Echo pe pin-ul PA0 al microcontrollerului. De pe pin-ul PA0 il vom trece prin convertorul analog-digital al controllerului cu un timer setat in modul fast PWM cu top value in ICR1A fara prescaler, iar semnalul rezultat va iesi pe pin-ul PD5. In final, de pe pin-ul PD5 vom trece semnalul printr-un amplificator si il vom reda la difuzorul de 1W.

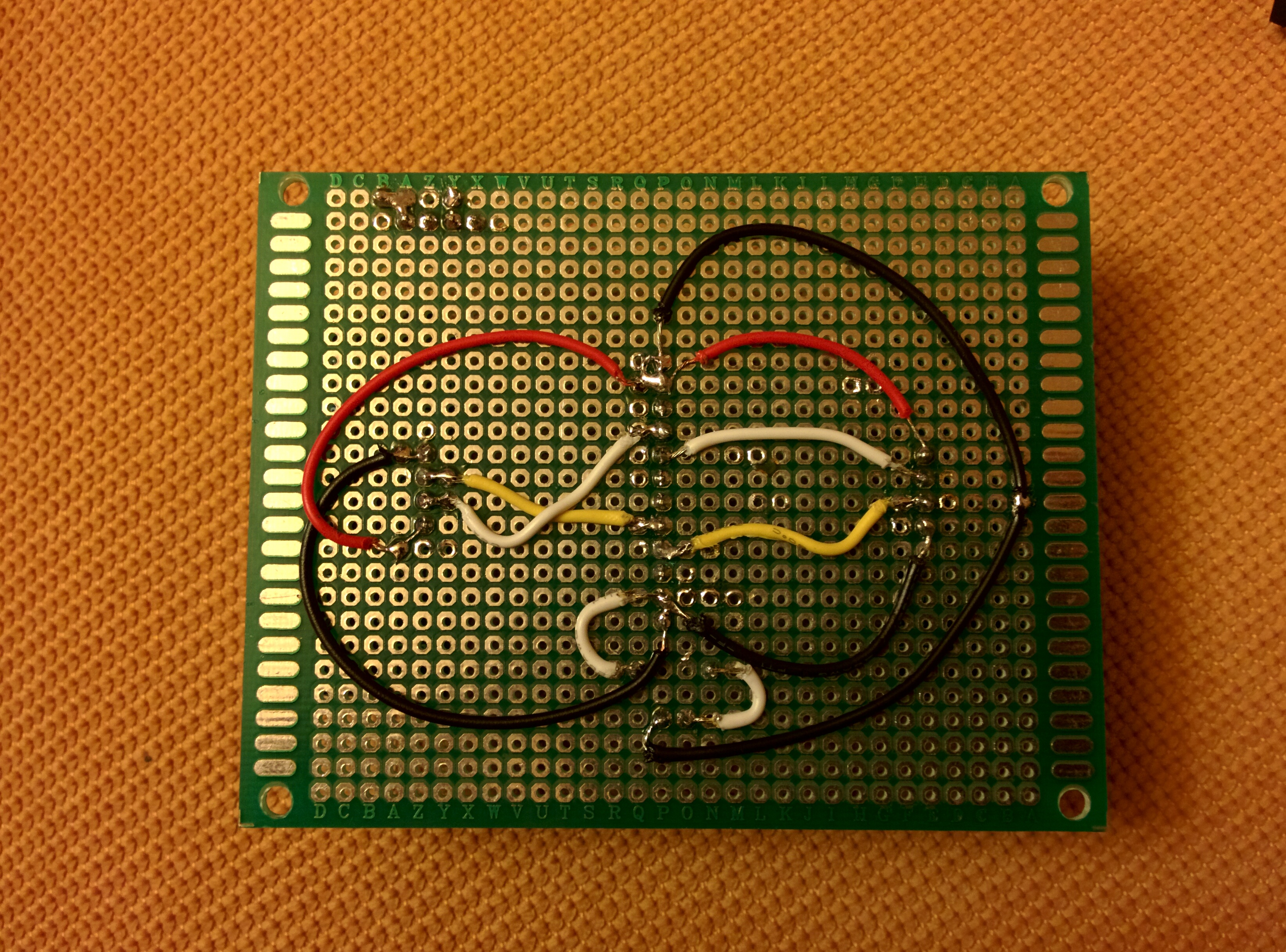

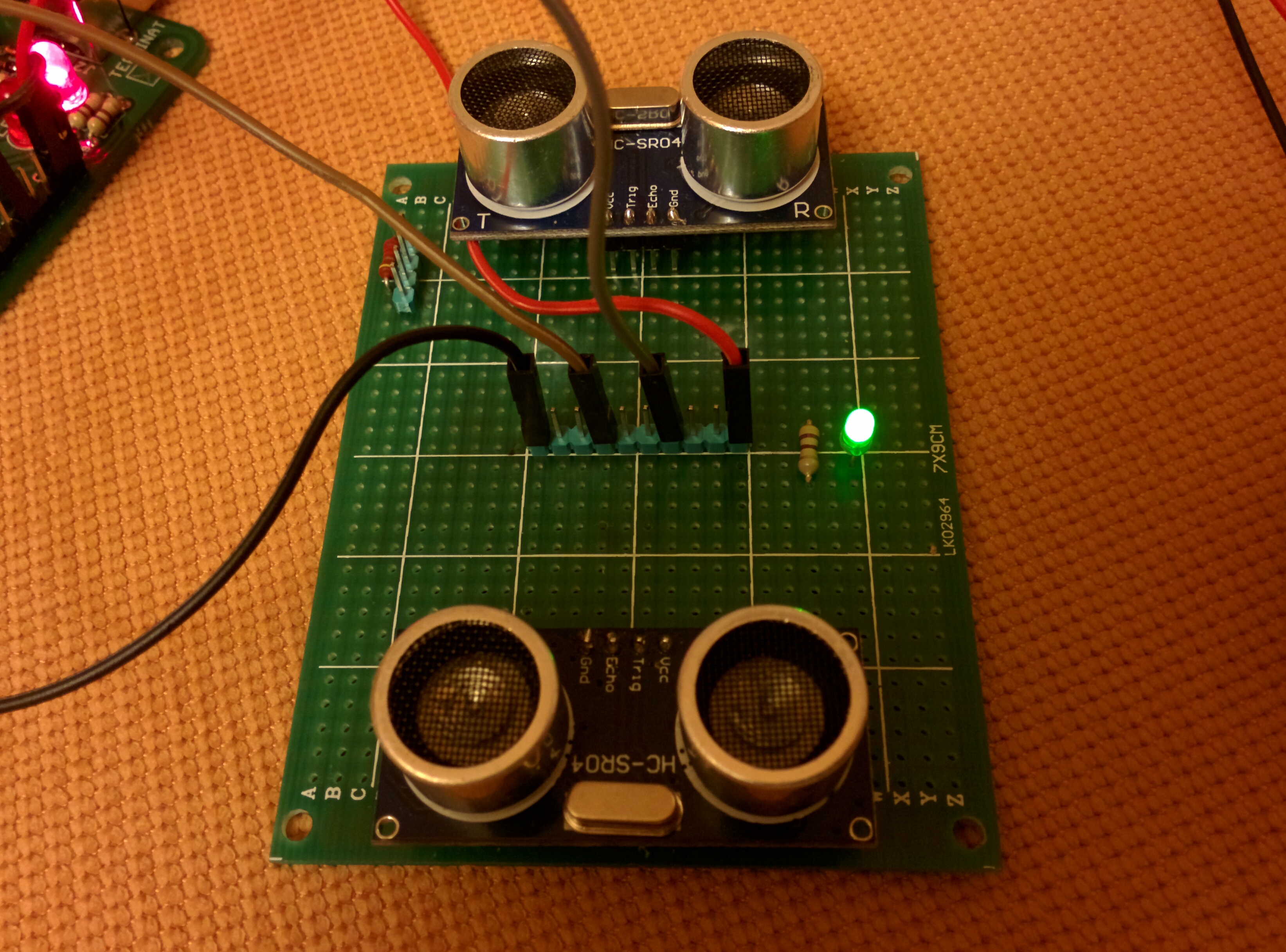

Conexiunea senzorilor pe placuta auxiliara:

Pentru software am folosit Programmer's Notepad impreuna cu WinAVR.

Pentru debugging am folosit si un LCD 16×2 ce a necesitat o biblioteca aditionala, lcd.h, incarcata in arhiva finala.

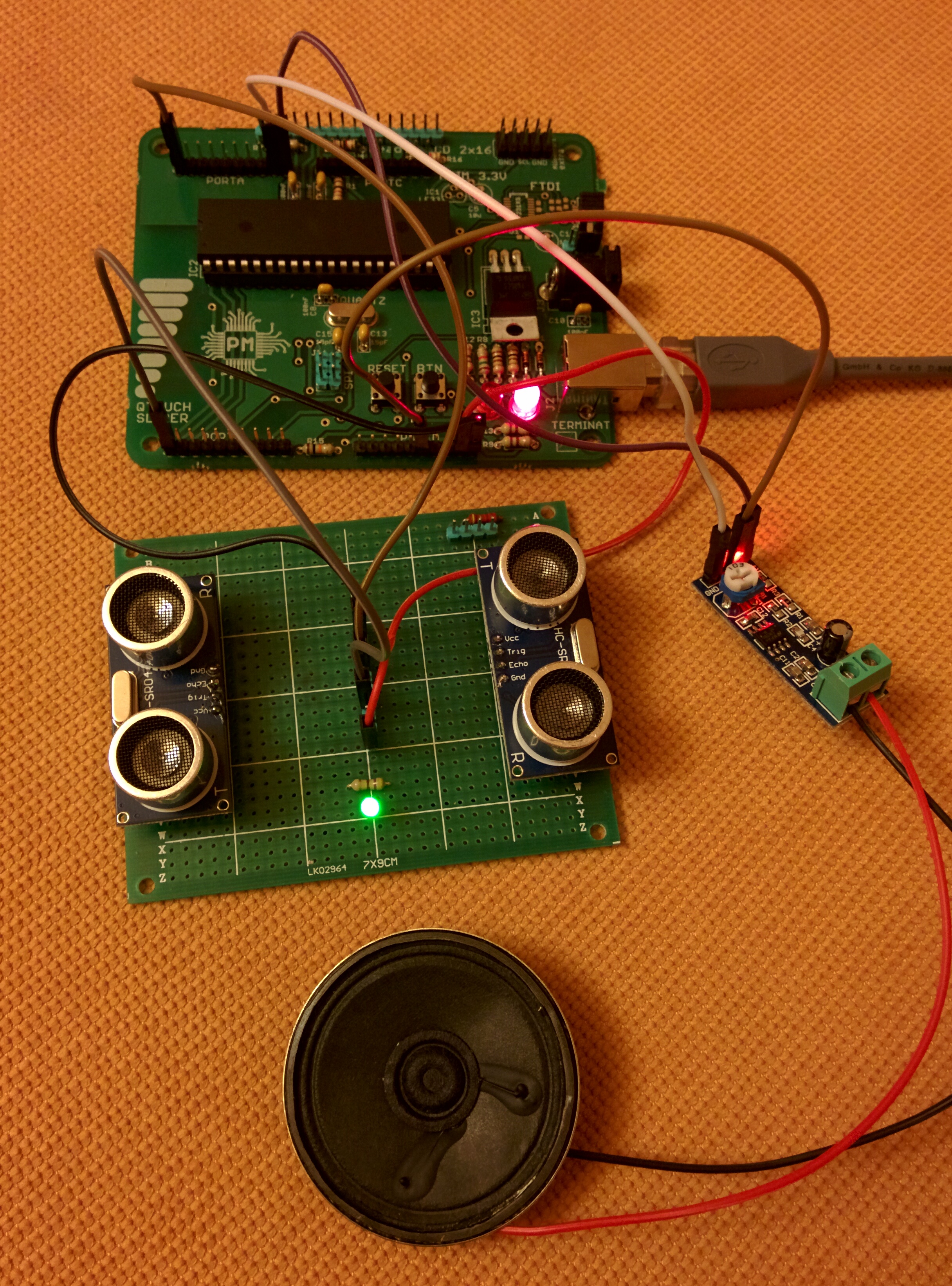

Rezultatul este un sunet “aproape” identic cu cel de vioara, ce poate scade sau creste in amplitudine in functie de pozitionarea mainii deasupra senzorului.

Arhiva cu software-ul placutei:

theremin.zip

1. Atmega324P/V Datasheet
2. Laboratoare PM
3. www.avrfreaks.net

Documentația în format PDF
