Vreau sa implementez un music player care poate fi accesat prin wifi. Consider ca este mult mai comod sa poti sa schimbi muzica din casa de pe orice device, remote.

Lista piese:

Mediu de dezvoltare :

1. Arduino IDE
2. Programmer's notepad

Biblioteci :

1. util/delay
2. avr/io
3. avr/interrupt

Biblioteci esp32:

1. app https://github.com/eerimoq/pumbaa
2. 2nd stage bootloader https://github.com/espressif/esp-idf/blob/master/components/bootloader/src/main/bootloader_start.c

Algoritmi folositi:

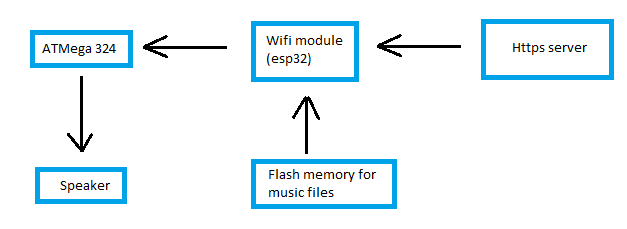

1. Crearea unui server http pe esp32, redirectarea requesturilor catre atmega

Proiectul este gata. ESP32 deschide un host de wifi. Conectandu-ne la el, avem acces la un server http deschis pe aceeasi placuta.

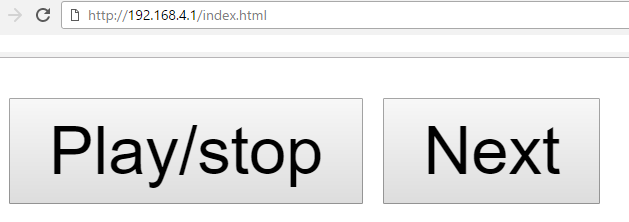

Cele 2 butoane trimit requesturi REST catre placuta; In functie de request-ul primit, esp32 semnaleaza catre atmega operatia de “play/stop” sau operatia de “next song”. Atmega asteapta intreruperi asincrone si reda melodii pe buzzer-ul pasiv.

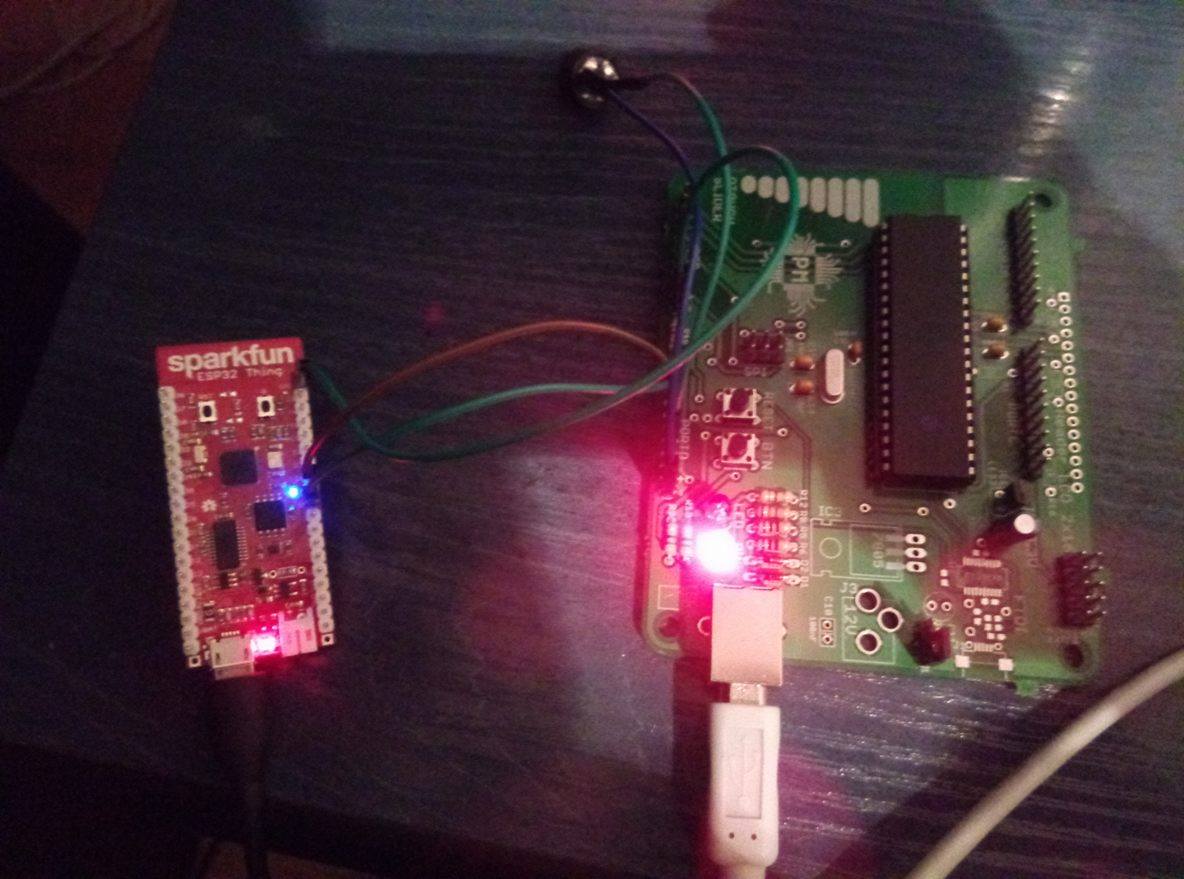

In poza de mai jos se observa atmega, modulul wifi( esp32 ) si buzzerul conectate prin cabluri mama-mama.

Aceasta a fost prima data cand am construit o componenta hardware si am fost incantat ca am putut pune in practica cunostintele de la electronica. Implementarea este usoara, am gresit la implementarea spi-ului si nu am putut face stream-ul melodiilor de pe esp pe atmega, pierzandu-se astfel o functionalitate pe care voiam s-o implementez ( upload-ul melodiilor din serverul http ) . M-au ajutat foarte mult cunostintele dobandite la laboratoare si am fost profund incantat de asistenta oferita de laboranti pentru acest proiect, chiar si in afara programului scolar.

Am atasat mai jos codul de pe esp32, cel de pe atmega si un foarte scurt ghid pentru compilarea codului pe esp32

111iotmusicplayer.zip

04.04.2017: Am comandat pentru piesele hardware necesare

12.04.2017: Am luat piesele, am inceput sa lipesc placa de baza

14.04.2017: Am luat esp32, am scris serverul http pe esp32

15.04.2017: Am scris logica de redare a muzicii pentru atmega

23.04.2017: Atmega este montat, functioneaza, am pus bootloaderul la laborator si am urcat codul scris in data de 15.04

24.04.2017: Am implementat trimiterea de date prin SPI intre atmega si esp32. Am vazut ca nu merge. Am rescris trimiterea de semnale prin intreruperi asincrone.
