Ideea proiectului a pornit de la circulatia haotica din Bucuresti si de la nevoia de a rezolva aceasta problema. Un prim pas spre rezolvarea acestei probleme ar fi optimizarea timpilor dupa care functioneaza semafoarele din intersectii.

Prezentarea pe scurt a proiectului:

Proiectul isi propune simularea functionalitatii semafoarelor dintr-o intersectie simpla in cruce. Voi realiza reprezentarea grafica a intersectie iar in locul semafoarelor vor fi inserate LED-uri corespunzatoare semafoarelor pentru masini cat si pentru pietoni . Semafoarele pentru masini vor fi reprezentate prin cate 3 LED-uri (rosu, galben si verde), iar cele pentru pietoni prin cate doua LED-uri (rosu si verde). Se va folosi un senzor magnetic care va intrerupe functionarea LED-urilor sau va schimba modul de functionare in “galben intermitent” . Folosirea senzorului magnetic isi propune verificarea aglomerarii intersectiei si a portiunii de drum apropiate intersectiei. Daca intersectia nu este aglomerata atunci semafoarele pot functiona in modul galben-intermitent pentru a nu ingreuna atat traficul pietonilor cat si al masinilor.

Schema bloc :

Lista de piese :

• placa de baza
• cutie pe care se va realiza reprezentarea grafica a intersectiei
• 12 LED-uri 5mm rosii pentru cele doua tipuri de semafor (masini/pietoni)
• 12 LED-uri 5mm verzi pentru cele doua tipuri de semafor (masini/pietoni)
• 4 LED-uri 5mm galbene
• 14 Rezistente 220 ohmi
• fire de legatura mama-tata
• fire de legatura mama
• Senzor Magnetic Brick (Hall)
• cablu USB tip B

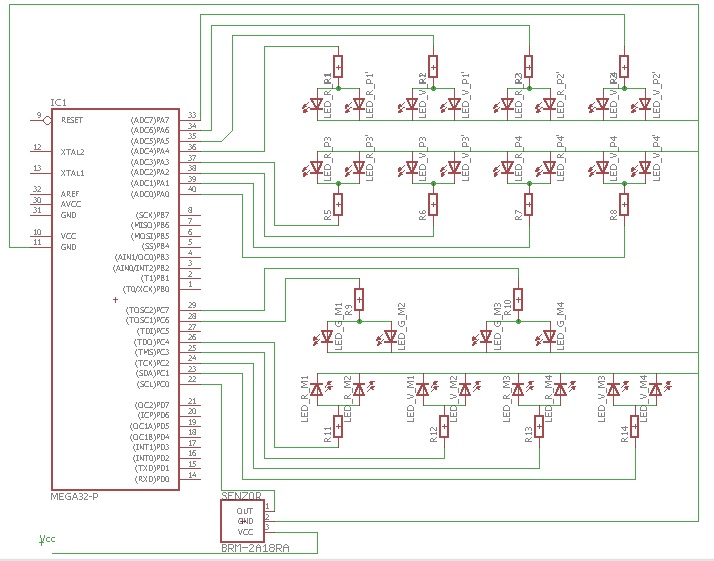

Schema electrica :

Pentru implementarea si compilarea codului C s-a folosit mediul de dezvoltare Programmer's Notpad . Fisierul .hex generat in urma compilarii a fost incarcat pe microcontroller prin programul de bootloader propus. Codul sursa impreuna cu fisierul Makefile se gasesc in arhiva de la sectiunea Resurse/Download.

Programul functioneaza avand la baza doua stari : - galben intermitent - functionarea normala intersectie semaforizata Trecerea de la o starea la alta este influentata de output-ul senzorului magnetic, care este verificat in timpul rularii celor doua stari.

Rezultatele obtinute au fost in mare parte cele asteptate . Proiectul functioneaza bine . Se mai poate lucra la timpii de rulare ai fiecarei stari in functie de alte idei care pot veni pe parcurs.

Lista bibliografie :

• cod laborator
• cablaj PM 2017
• cs.curs.pub.ro/wiki/pm
