Proiectul consta in realizarea unui display ce are la baza efectul POVPersistence_of_vision.

Informatia ce va fi redata se va afla in memoria interna a microcontroller-ului, putand fi modificata manual (schimbarea codului). Acest tip de display poate fi folosit pentru a afisa imagini/text.

Inspiratie: watch

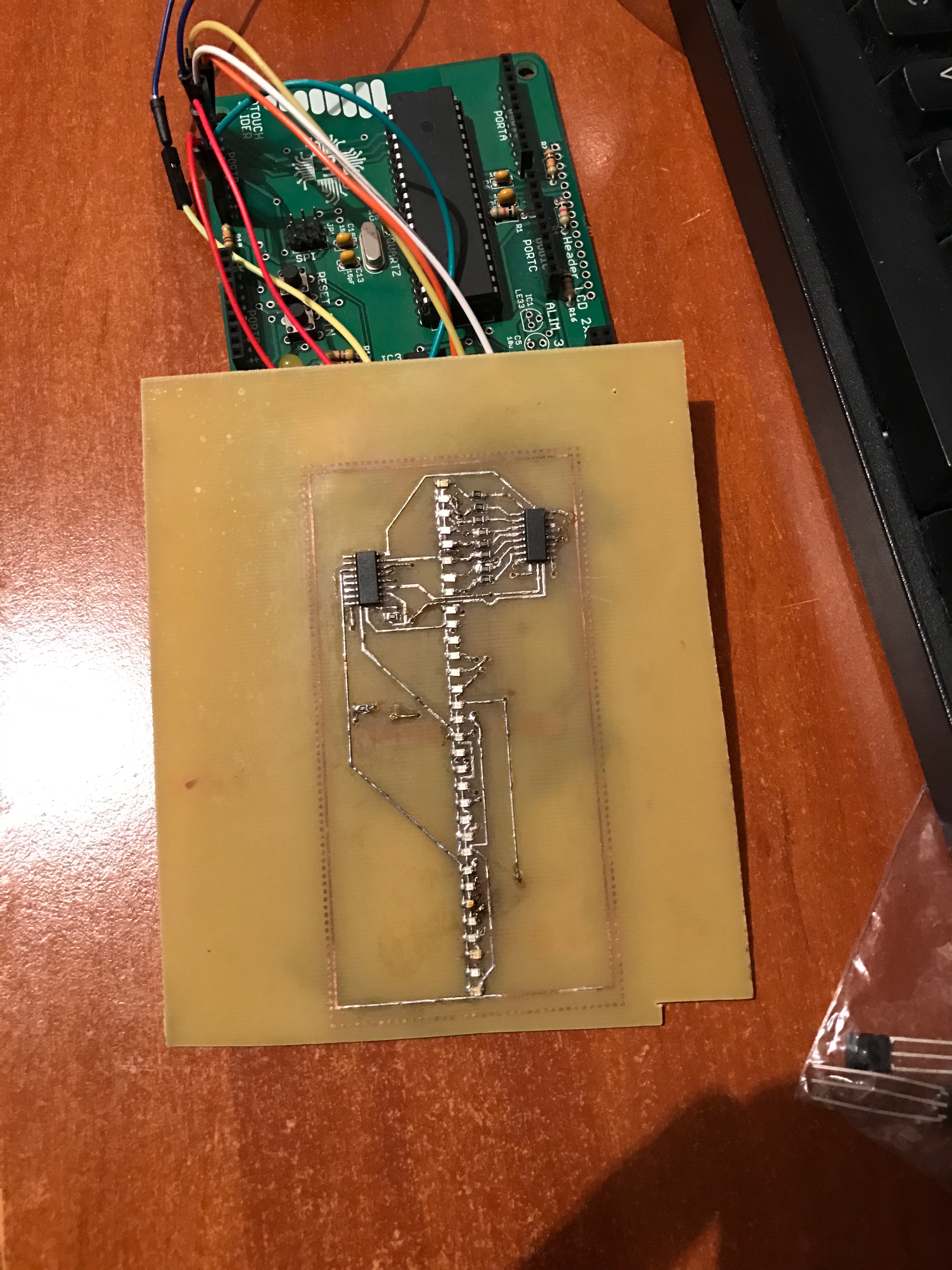

In implementarea proiectului am realizat un PCB aditional care contine urmatoarele piese:

• 30 x LED 0805 Albastru
• 2 x LED 0805 Verde
• 8 x 220 ohm
• 2 x 1K
• 2 x 74HC595D Shift registers
• 1 x Baterie 9V [0]
• 1 x senzor Hall
• Fire

Cele 32 de LED-uri sunt interfatate prin intermediul celor 2 shift registers.

Schema electrica placa aditionala

Schema electrica MCU

In stadiul curent, proiectul porneste si afiseaza un counter care porneste de la 0h:0m:0s. Pentru a incrementa counterul a fost configurat un timer ce declanseaza o intrerupere la fiecare secunda.

Pentru a reda imaginile dorite, dispozitivul asteapta ca senzorul Hall sa declanseze o intrerupere. Adica se asteapta efectuarea unei rotatii complete. In implementarea intreruperii ruleaza o functie de refresh. In functia de refresh, microcontrollerul trasmite comenzi celor doua shift registers, alternand astfel starea LED-urilor.

Din cauza timpului relativ scurt, am reusit sa mapez doar caracterele 0-9 + ':'. Din punct de vedere hardware, proiectul a fost dus la bun sfarsit.

Video: https://www.youtube.com/watch?v=FHRtyIpEeeY

• Proiectul a fost interesant

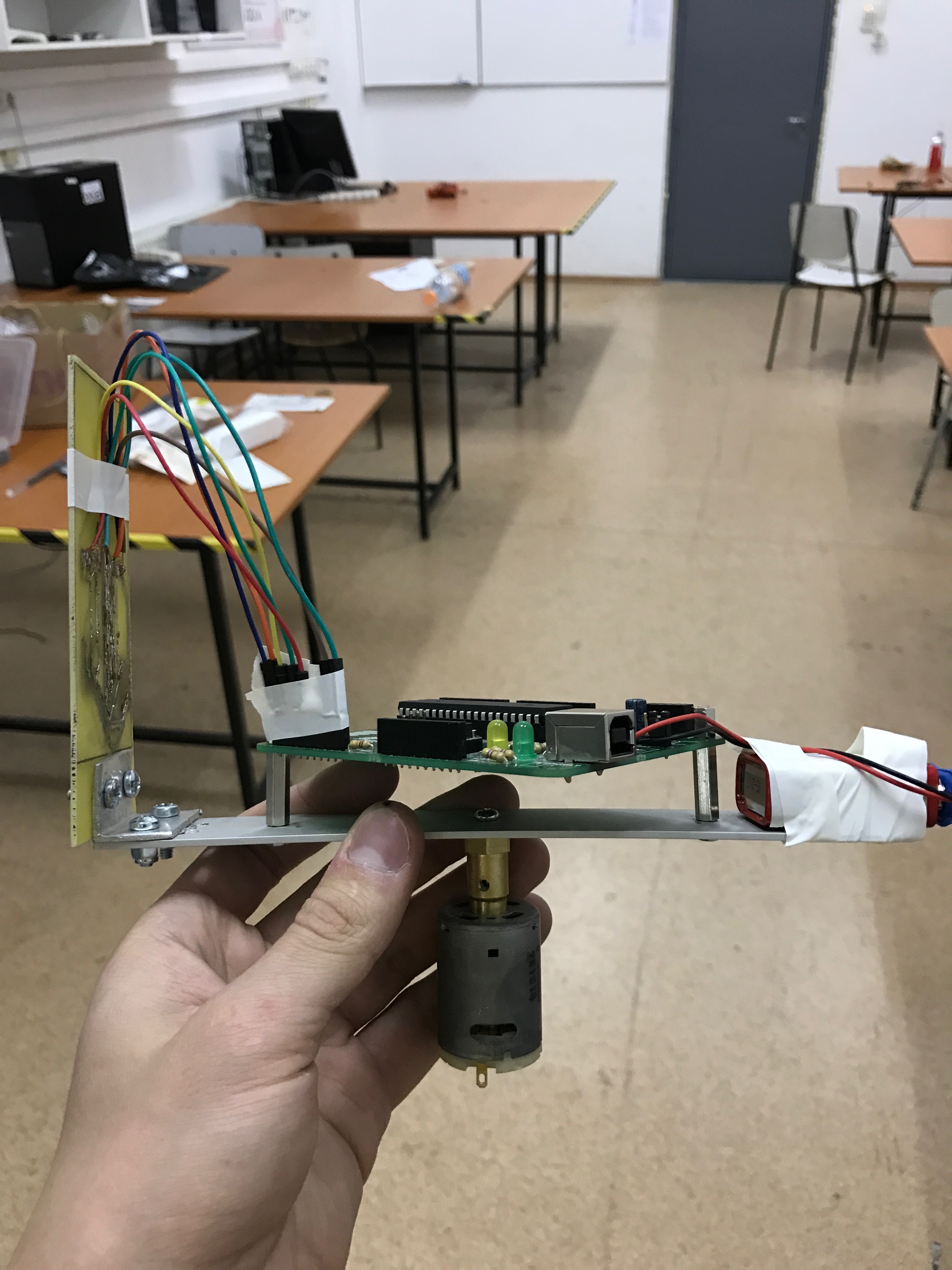

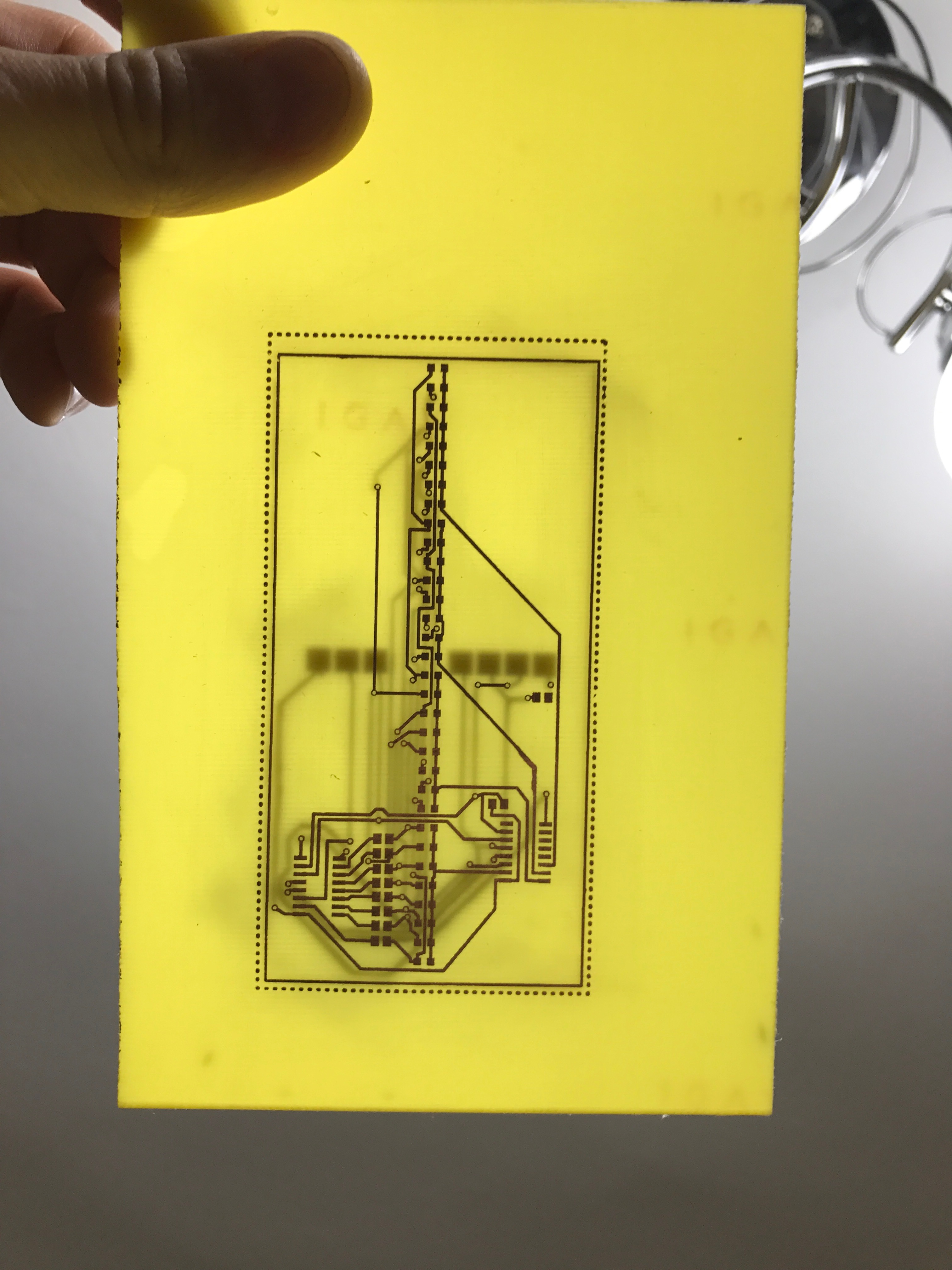

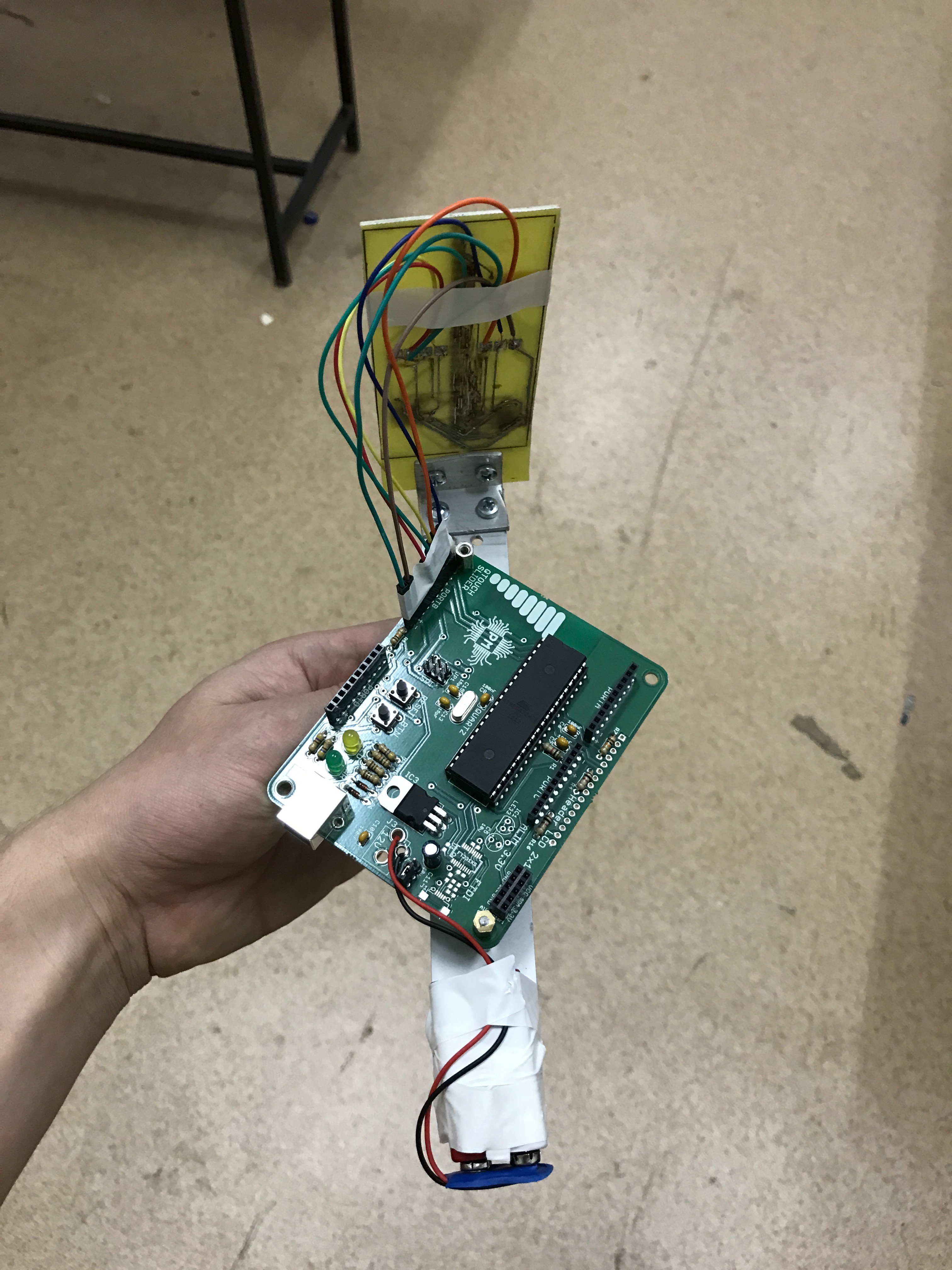

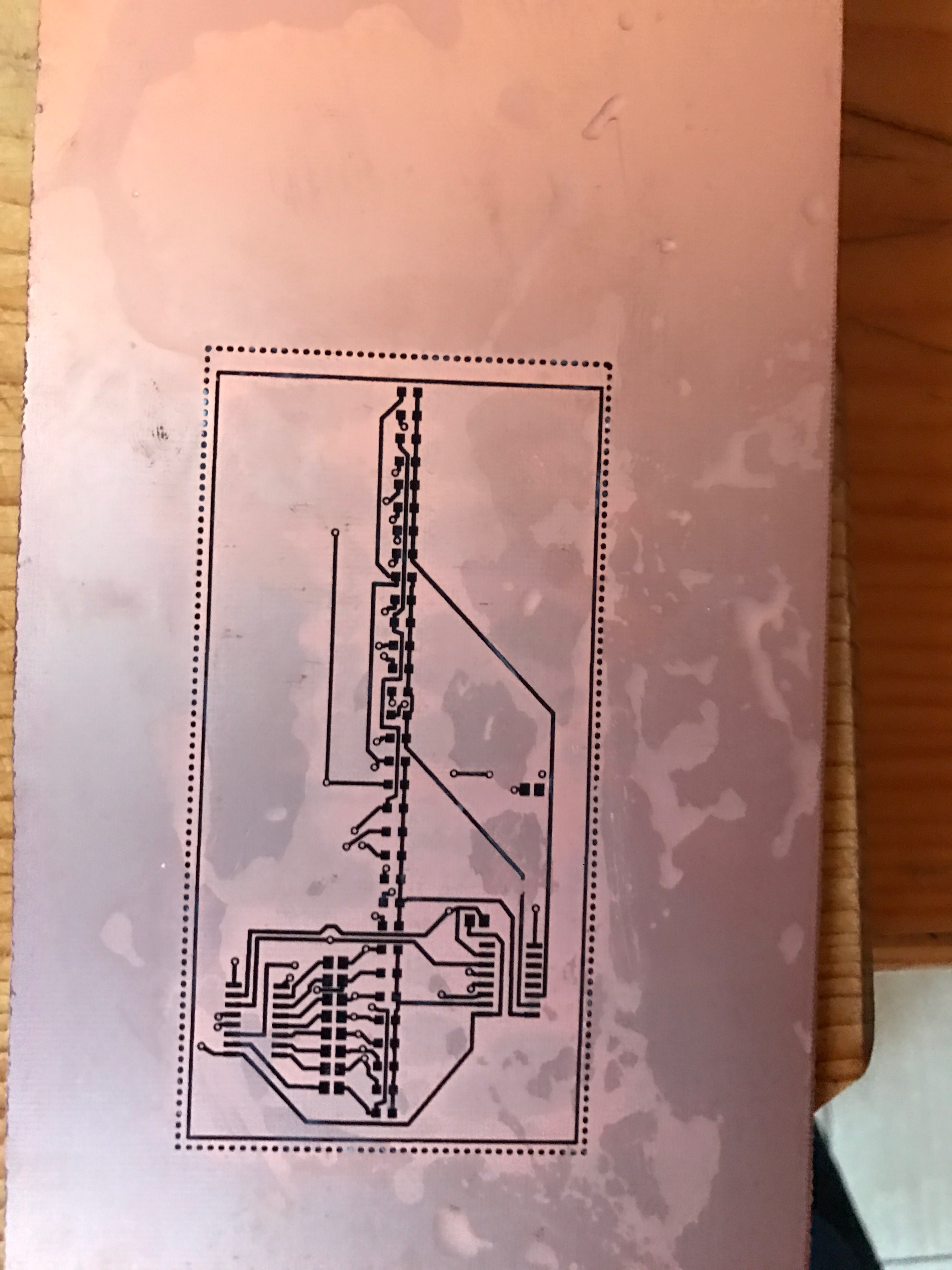

• Challenge-ul suprem a fost proiectarea si realizarea cablajului. Este prima data cand lipesc componente SMD, de aici si calitatea mai slaba a lipiturilor.
• Vreau sa continui dezvoltarea proiectului si sa il sincronizez cu aplicatia de YouTube de pe telefon. Astfel, voi afisa numele videoclipului curent, respectiv durata curenta.

• Sursele, README + Makefile: GitHub: AVR-POV
