Florin CALOTĂ (67075) - Laser Harp
Autorul poate fi contactat la adresa: Login pentru adresa
Introducere
Proiectul meu canta. Va fi o harpa cu lumini care, in momentul blocarii unei raze, va scoate din buzzer un sunet reprezentand o nota.
Proiectul are ca scop principal entertainment-ul. Al doilea scop al proiectului este atragerea atentiei, folosind sunete si lumini, catre proiectarea cu microprocesoare si catre muzica.
Voiam sa fac un proiect ce are legatura cu muzica si am vazut aceasta idee in Hall of Fame si mi-a placut.
Descriere generală

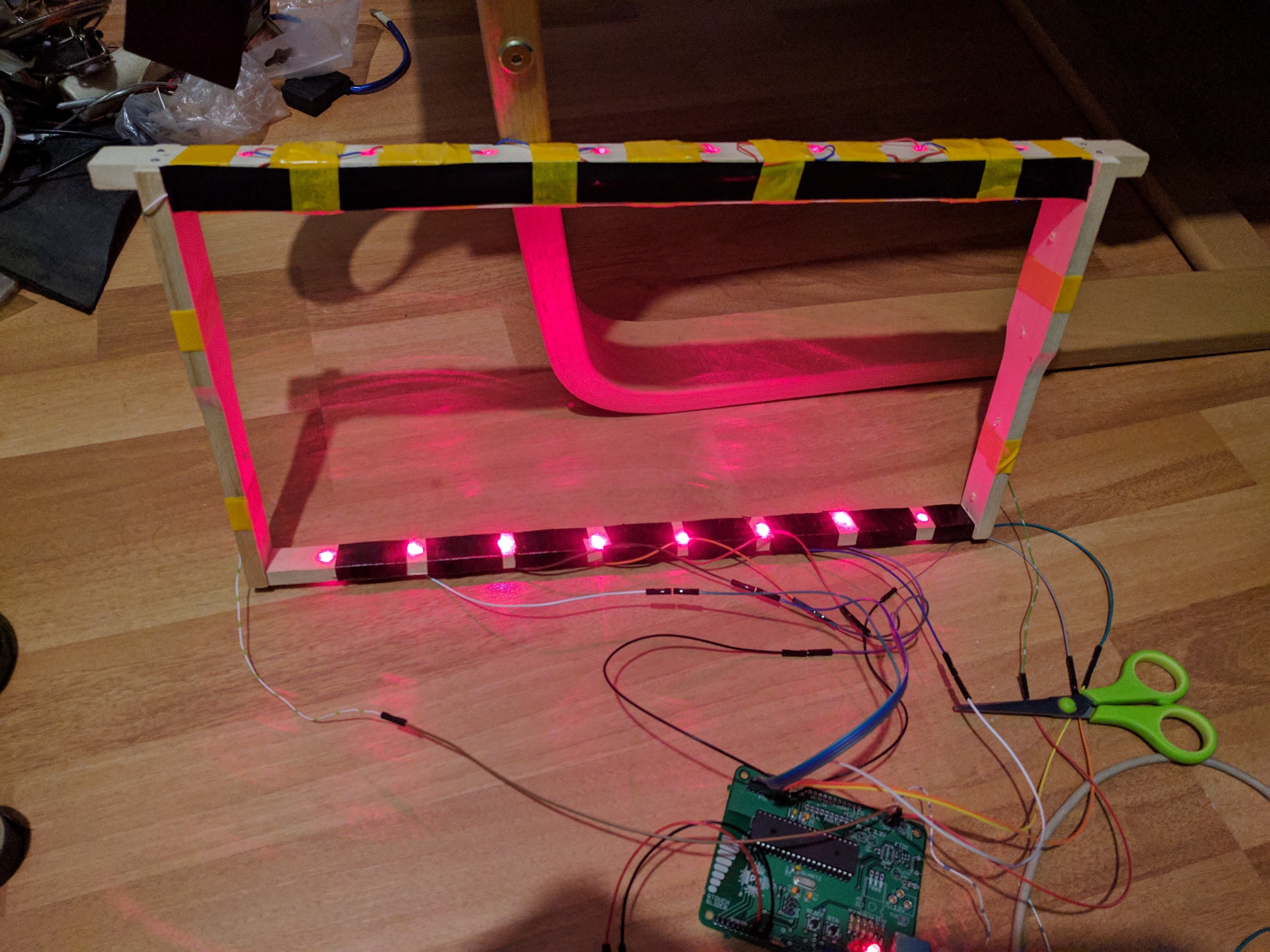

Harpa se bazeaza pe 8 diode si 8 fotorezistente. Diodele si fotorezistentele se for afla fata in fata, pe un cadru (cat mai harp-like).
Daca fotorezistentele sunt luminate puternic, rezistena lor scade, iar pe pinul microcontroller-ului se va citi o tensiune mica (~0V). Daca nu sunt luminate, rezistenta lor este mai mare, iar tensiunea pe pinul microcontroller-ului va fi o tensiune mai mare.
Schema bloc:
Hardware Design
Lista piese:
| Nume | Cantitate |
|---|---|
| Placa de paza PM 2017 | 1 |
| Componente de baza PM 2017 | 1 |
| Diode laser | 8 |
| Fotorezistente | 8 |
| Fire mama-mama | 12 |
| Fire mama-tata | 8 |
| Piezo buzzer | 1 |
| Suportul harpei (rama) | 1 |

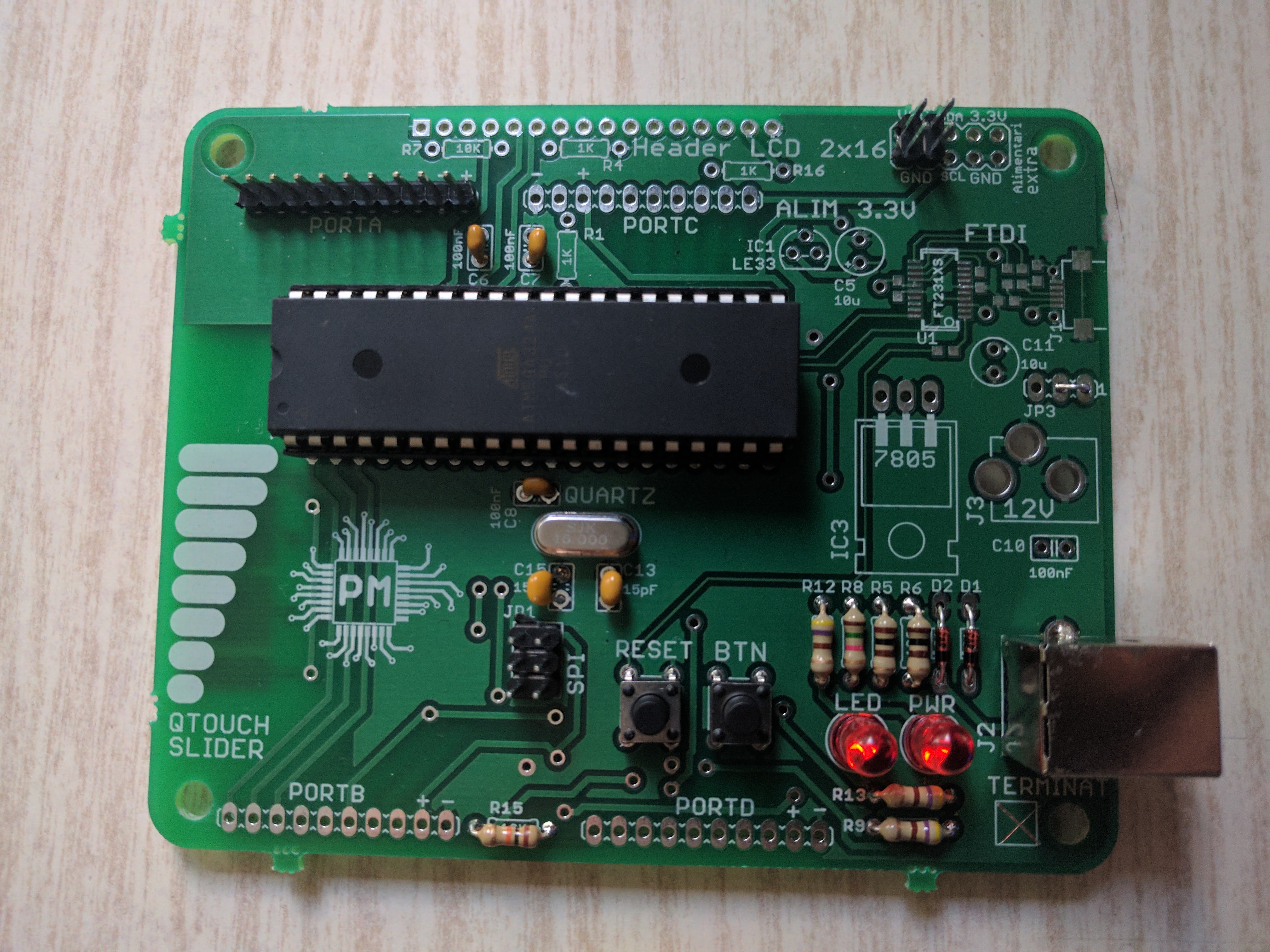

Componente de baza:
- Placa de baza x1
- ATMEGA324A-PU x1
- USB-B Conector x1
- Quartz 16MHz HC-49S x1
- Dioda Zener x2
- LED 3mm Rosu x2
- K1X10 WSL040 x1
- K2X10 x1
- PUSH BUTTON x2
- Rezistenta 0,25W 100R x3
- Rezistenta 0,25W 470R x3
- Rezistenta 0,25W 1.5K x1
- Rezistenta 0,25W 10K x1
- Condensator ceramic 100nF x3
- Condensator ceramic 15pF x2
- Soclu Microcontroller LC40 x1
- Jumper x1
Schema electrica
Software Design
- Editor de text (Sublime Text)
- Am compilat folosind WinAVR din terminal si un Makefile
- Programul l-am incarcat pe placa folosind BootloadHID
Implementarea am inceput-o de la rezolvarea laboratorului zero (pentru buzzer) si de cinci (pentru functionalitate fotorezistente).
Se foloseste polling (laboratorul 5) pentru a detecta cand o fotorezistenta este luminata mai putin/deloc. Daca tensiunea citita este mai mica decat o valoare gasita de mine experimental, atunci redau nota corespunzatoare folosind buzzer-ul. Tensiunea creste daca rezistenta creste, deci daca fotorezistenta este luminata mai putin.
Rezultate Obţinute
Concluzii
Harpa nu este cea mai melodioasa, insa este functionala.
Mi-a placut sa lucrez la acest proiect. Este o experienta interesanta din care am avut ce invata. Mi-ar fi placut sa fi putut sa imi dedic mai mult timp proiectului.
Parea cea mai interesanta a fost partea hardware legata de PCB. Am invatat cum sa lipesc piese si am simtit ca fac ceva foarte practic. Trebuia sa ma documentez mai bine inainte sa merg la magazin sa imi cumpar piese, pentru ca evitam sa merg de doua ori. Am avut si piese de rezerva de care am avut nevoie (leduri, buzzer) si de care nu am avut nevoie (placa de baza).
A fost nevoie de inventivitate, iar partea hardware(cadru, legaturi) a fost destul de migaloasa.
Download
Jurnal
24 aprilie Schema bloc + lista de piese
8 mai Finalizare placa de baza
15 mai Schema electrica a proiectului
20 mai Finalizarea partii software a proiectului
23 mai Gasit suport relativ potrivit pentur hara
24 mai Harpa este gata, insa nu functioneaza toate notele, deoarece 4 diode laser sunt descentrate. Trebuie sa gasesc o modalitate de a le fixa
25 mai Harpa este functionala.
