Dumitru NEMŢUC (67082) - Tanc Bluetooth
Autorul poate fi contactat la adresa: Login pentru adresa
Introducere
Proiectul este un tanc controlat prin bluetooth de pe laptop.
Functionalitati:
- Deplasare fata/spate, curba, rotire pe loc
- Rotire turela
- Control ridicare tun
- Detectare semnal IR aflat in fata tunului (identificare “tinte” folosind tag infrarosu)
- Emite semnal IR pentru a putea fi detectat de alte tancuri
Descriere generală
Hardware Design
Lista piese
| Nume | Model | |
|---|---|---|
| Placa de baza | Placuță PM 2017 | 8 RON |
| Modul Bluetooth | HC-06 | 24 RON |
| Driver Motor DC x2 | L298N | 20 RON |
| Motor electric x3 | N/A | N/A |
| Servomotor | SG90 | 12 RON |
| Senzor IR | 110-modul-senzor-de-flacara-.html | 10 RON |
| LED IR 940nm x4 | led-ir-infrarosu-infrared-940nm-de-5mm | 4 RON |
| Rezistente | N/A | N/A |
| Condensatoare | N/A | N/A |
| Diode x12 | - | - |
| Total | 82 RON |

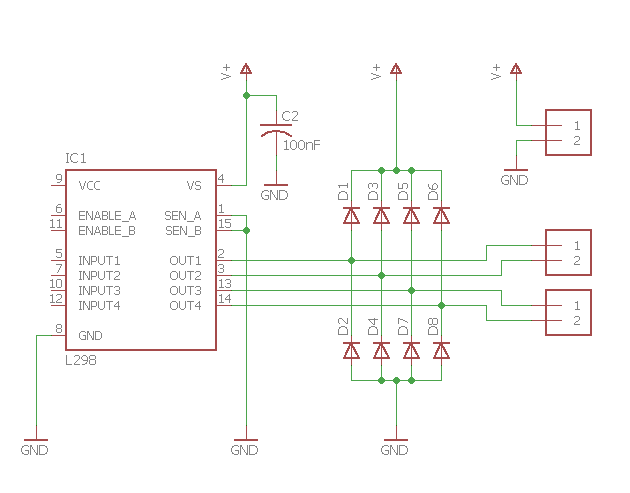

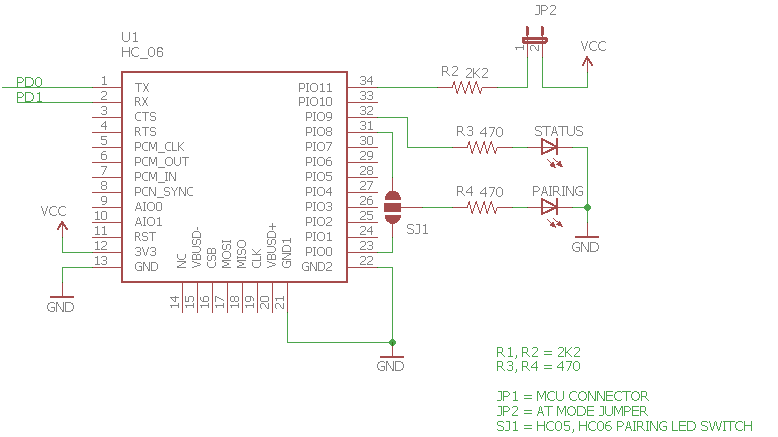

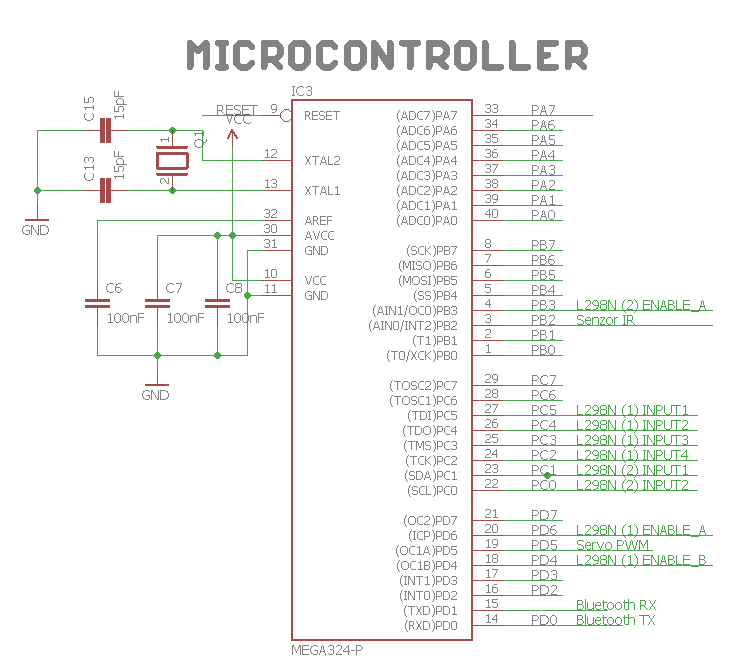

Schema electrica
LED-urile infrarosu vor fi conectate la VCC, deoarece vor functiona in permanenta.
Software Design
*TBD*
Rezultate Obţinute
*TBD*
Concluzii
*TBD*
Download
*TBD*
Jurnal

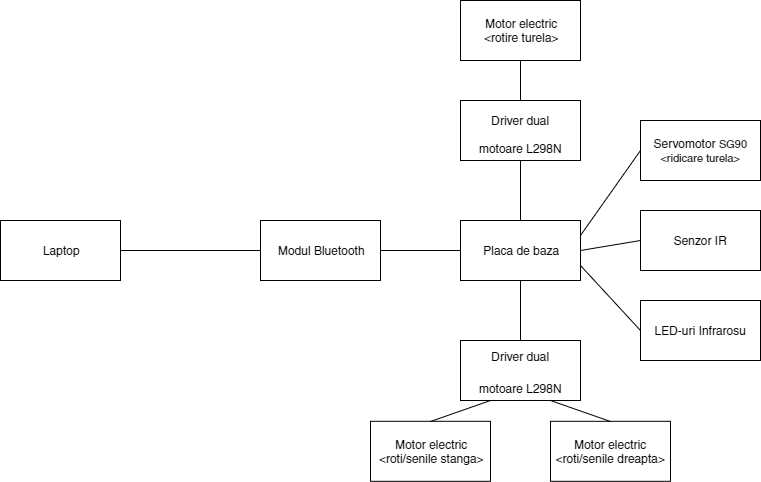

- Lista de piese + schema bloc.
- Creare pagina Wiki.
- Schema electrica
- Hardware basic
Bibliografie/Resurse
Listă cu documente, datasheet-uri, resurse Internet folosite, eventual grupate pe Resurse Software şi Resurse Hardware.
- Documentația în format PDF
