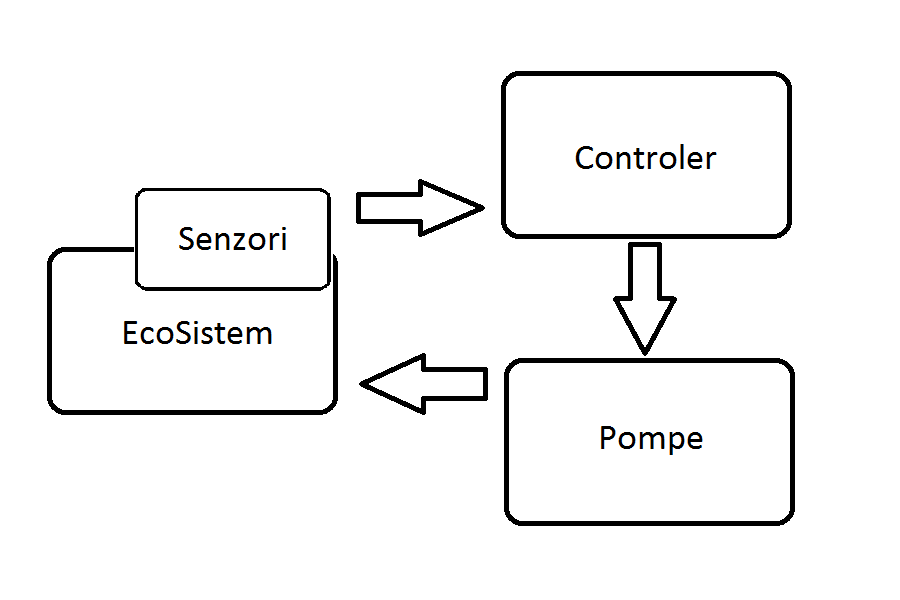

Acest sistem monitorizeaza umiditatea din sol si conditii din atmosfera pentru a uda adecvat plantele. Sistemul poate fi ajustat pentru a servi unui spatiu mai intins pe perioade mai lungi, dar ideea a pornit de la necesitatea de a uda planele din casa atunci cand esti plecat.

Functionalitatile sistemului:

1. preia date de la senzori (temperatura, lumina, umiditate sol)
2. afiseaza datele pe un display LCD
3. controleaza 2 pompe de apa
4. poate creea o conexiune tcp cu un server prin wifi pentru gestionarea datelor si control la distanta

Lista piese suplimentare:

1. fotorezistor GL5516
2. senzor temperatura KY-013
3. 2x pompa submersibila 3-6v
4. driver motor L9110S Dual
5. 2x senzor umiditate sol
6. rezistente 10kΩ,330Ω,220Ω,150Ω
7. 2x buton tactil
8. led RGB
9. LCD 1602
10. Modul wifi ESP8266 (ESP-01) cu adaptor

Schema electrica:

eagle: smasch.sch

Ca mediu de dezvoltare am folosit gedit. Am folosit numai librariile din laborator.

sma_source.zip
